Домофония ЛКД: аналоговая, IP и гибридная — обзор и настройка в LTV CMS Client

Что такое домофония и её виды

Домофония — это частный случай системы контроля управления доступом, которая обеспечивает двустороннюю аудио- или видеосвязь между жильцом и посетителем. Она используется для контроля доступа в жилые и коммерческие здания, обеспечивает контроль сотрудников и жильцов, а также упрощает коммуникацию между жильцом и посетителем.

Аналоговая домофония работает на базе двухпроводной и четырёхпроводной схемы. Координатная использует координатно-матричную схему для подключения, где каждому абоненту соответствует уникальная пара контактов. Цифровая использует цифровой код для передачи информации, обеспечивая улучшенное качество и поддержку дополнительных функций. IP-домофония — самая современная технология, работающая через сетевые протоколы IP; она позволяет передавать аудио и видео, управлять доступом удалённо через приложение и интегрироваться с системами умного дома.

Аналоговая домофония ЛКД

Аналоговое решение ЛКД состоит из мониторов и вызывных панелей линейки ЛКД. В линейке есть одноабонентские вызывные панели, которые звонят только на один монитор, и четырёхабонентские вызывные панели.

IP-домофония для жилого комплекса

IP-домофония представлена в комплектации из мониторов с одноабонентскими и многоабонентскими вызывными панелями. На стенде настроена конфигурация с придомовой территорией: помимо многоабонентских вызывных панелей на подъезде, есть многоабонентские вызывные панели на ограждающей территории жилого комплекса. С этих панелей можно позвонить в любую квартиру или офис из всех домов, находящихся на ограждающей территории.

Для того чтобы попасть на территорию жилого комплекса, есть три варианта идентификации: распознавание по лицу, вход по карте доступа и вызов квартиры или офиса. Для вызова необходимо нажать номер корпуса, номер здания, номер квартиры и номер комнаты, затем кнопку вызов. При входе в здание многоабонентская вызывная панель может делать вызов только по своему подъезду; идентификация возможна по личному коду доступа, по карте доступа или вызовом определённой квартиры или офиса (набирается номер комнаты и кнопка вызова).

Перед квартирой или офисом может стоять одноабонентская вызывная панель; идентификация через карту доступа или звонок на IP-монитор (для вызова на IP-монитор необходимо нажать кнопку вызова). Все вызывные панели, включая одноабонентские, могут делать вызов на пульт консьержа; у многоабонентских панелей для вызова консьержа есть отдельная кнопка.

Гибридная домофония и модуль аудиосогласования

Гибридное решение ЛКД сочетает IP- и координатную домофонию в единую систему. Такая система работает с IP- и координатными устройствами с помощью модуля аудиосогласования. У модуля есть два ряда колодок: первый — единицы, второй — десятки. К модулю аудиосогласования подключаются два провода от абонентской трубки: один провод подключается на колодку единицы, другой — на колодку десятки.

Например, чтобы подключить абонентскую трубку в 23-й квартире, необходимо подключить один провод на D2 (второй десяток) и второй провод на E2 (третья единица). Таким образом получится 23-й номер. Помимо координатных устройств, данное решение работает также с IP-устройствами.

Мобильное приложение LTV CMS Mobile 2

В IP-домофонии есть возможность использования мобильного приложения LTV CMS Mobile 2. Данный инструмент позволяет просматривать в режиме реального времени видеопоток с вызывной панели и удалённо управлять открытием двери. Также с помощью приложения можно принимать вызовы на мобильное устройство с вызывной панели, когда ответить через IP-монитор невозможно; это особенно удобно, если вы находитесь вне дома или в другой комнате.

Для подключения IP-монитора к мобильному приложению необходимо перейти в настройки монитора, параметры, конфигурация и ввести пароль администратора. Затем перейти в последнюю вкладку и нажать параметры настройки службы Guardian Vision. Здесь есть QR-код, который необходимо отсканировать в мобильном приложении. Для этого зайти в приложение, нажать новое устройство и сканировать QR-код, навести телефон на QR-код. После того как устройство отсканировано, нажать добавить. После подключения мобильного устройства можно принимать вызовы с монитора: появляется вызов, нажимаем ответить, видим, кто стоит около вызывной панели, и можем открыть дверь.

Настройка гибридной домофонии в LTV CMS Client

Для настройки гибридной домофонии необходимо скачать программу LTV CMS Client. В комплекте представлено следующее оборудование: многоабонентская вызывная панель LKD-VSM10, IP-монитор LKD-MS017, одноабонентская вызывная панель LKD-VS10, модуль аудиосогласования LKD-MAS10 и координатная трубка LKD-TKP10. После скачивания программы открываем её и переходим во вкладку управление устройствами. Необходимо нажать онлайн-устройства, чтобы увидеть все устройства в сети. Отображаются три устройства: монитор, одноабонентская вызывная панель и многоабонентская вызывная панель.

Перед использованием устройства необходимо активировать. Для этого выбираем нужное устройство галочкой, нажимаем кнопку активация, задаём пароль устройства, повторяем пароль и нажимаем да. Программа предлагает установить вопрос безопасности; соглашаться или нет — на ваше усмотрение. Для примера соглашаемся и вводим контрольные ответы на вопросы. После активации дважды нажимаем на активированное устройство и меняем IP-адрес в настройках параметра адаптера, также меняем шлюз. Вводим пароль устройства, который установили ранее, и нажимаем да. Устройство меняет IP-адрес. После этого можно добавить устройство: даём название, вводим имя пользователя и пароль, нажимаем синхронизировать время и добавить. Устройство добавлено, статус — в сети. Такую же процедуру выполняем с остальными устройствами.

После добавления всех устройств переходим к настройке монитора. Во вкладке операции нажимаем настройка и переходим в раздел сеть, настройка параметров. Задаём номер комнаты (например, 5). После этого задаём IP-адрес главного домофона — это многоабонентская вызывная панель, и IP-адрес домофона — это одноабонентская панель. Вводим пароль, который задали устройству, нажимаем сохранить. Параметры сохраняются.

Затем переходим к настройке одноабонентской вызывной панели. Нажимаем настройки — открывается веб-интерфейс одноабонентской панели. Переходим во вкладку интерком, далее во вкладку Session Settings. В поле Main Station IP вводим IP-адрес многоабонентской вызывной панели, который установили. Также вводим пароль администратора и нажимаем Save. Настройки сохраняются. После этого переходим во вкладку Press Button to Call и указываем номер квартиры, который указали в мониторе. Нажимаем Save. На этом настройка вызывной панели заканчивается.

Переходим к настройке многоабонентской вызывной панели. Веб-интерфейс можно открыть как через приложение, так и вручную: открываем браузер и вписываем IP-адрес многоабонентской вызывной панели. Необходимо ввести логин и пароль, нажимаем вход. Переходим в настройки, раздел Intercom. Вписываем номер жилого комплекса 1, нажимаем сохранить. После этого переходим в раздел сеть, дополнительные настройки. IP главной станции указываем её собственный IP-адрес и нажимаем сохранить. Переходим в раздел номер комнаты, если подключены аналоговые трубки; здесь можно увидеть, каким контактам соответствует номер квартиры. На этом настройка гибридной домофонии закончена.

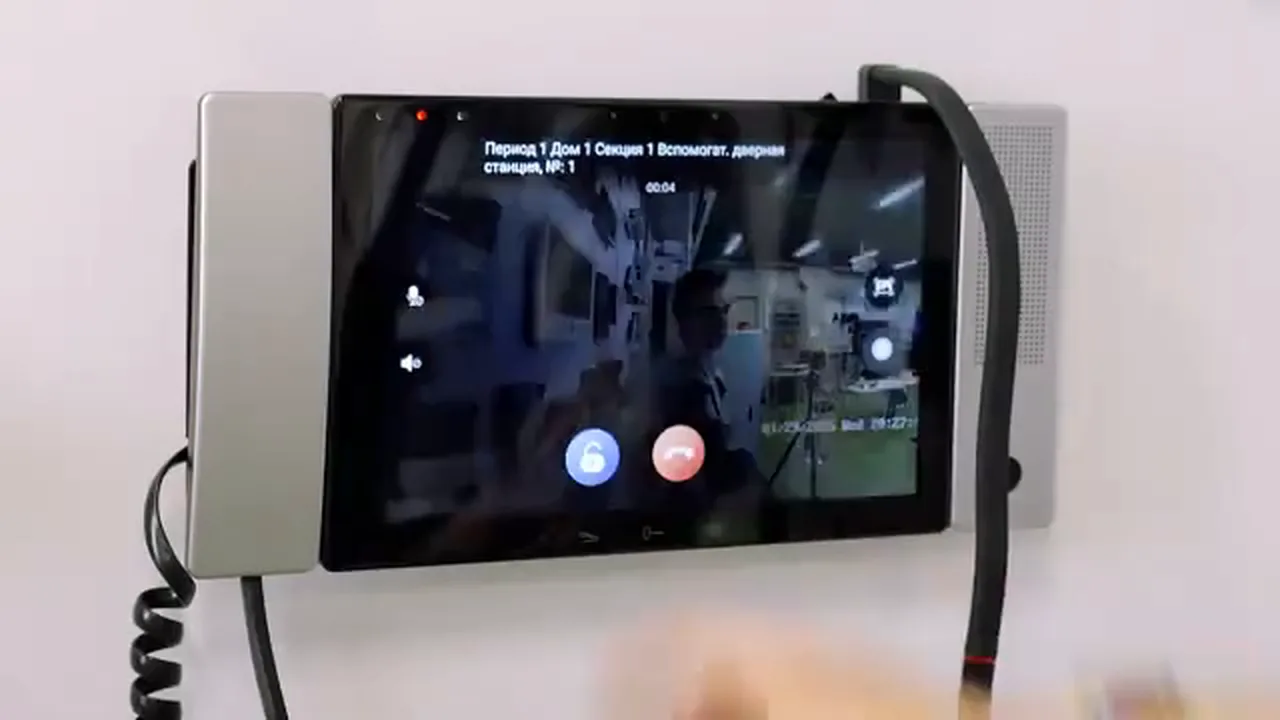

Проверка работы: на многоабонентской панели набираем номер квартиры, который указали ранее, нажимаем вызов — вызов проходит. С одноабонентской вызывной панели нажимаем кнопку вызова. Также с многоабонентской вызывной панели можно вызвать аналоговую трубку.

Практика

Чек-лист по материалу

• Скачать программу LTV CMS Client.
• Открыть вкладку управления устройствами и нажать онлайн-устройства.
• Активировать каждое устройство: выбрать, нажать активация, задать и повторить пароль.
• Сменить IP-адрес и шлюз устройства в параметрах адаптера, ввести пароль.
• Добавить устройство: название, имя пользователя, пароль, синхронизировать время.
• В настройках монитора задать номер комнаты, IP главного домофона и IP домофона, сохранить.
• В веб-интерфейсе одноабонентской панели указать Main Station IP и номер квартиры в Press Button to Call.
• В веб-интерфейсе многоабонентской панели задать номер жилого комплекса и IP главной станции.
• Проверить вызовы с обеих панелей и вызов аналоговой трубки.
• Для мобильного доступа отсканировать QR-код Guardian Vision в LTV CMS Mobile 2 и добавить устройство.

Справка

Термины из видео

Домофония

Частный случай системы контроля управления доступом, обеспечивающий двустороннюю аудио- или видеосвязь между жильцом и посетителем.

Аналоговая домофония

Система, работающая на базе двухпроводной и четырёхпроводной схемы.

Координатная домофония

Система, использующая координатно-матричную схему подключения, где каждому абоненту соответствует уникальная пара контактов.

Цифровая домофония

Система, использующая цифровой код для передачи информации, что обеспечивает улучшенное качество и поддержку дополнительных функций.

IP-домофония

Технология, работающая через сетевые протоколы IP; позволяет передавать аудио и видео, управлять доступом удалённо через приложение и интегрироваться с умным домом.

Модуль аудиосогласования

Устройство, с помощью которого гибридная система работает с IP- и координатными устройствами; имеет два ряда колодок — единицы и десятки.

LTV CMS Mobile 2

Мобильное приложение для просмотра видеопотока с вызывной панели, удалённого открытия двери и приёма вызовов на мобильное устройство.

LTV CMS Client

Программа, в которой выполняется настройка гибридной домофонии: активация устройств, смена IP-адреса, добавление устройств.

Guardian Vision

Служба в настройках IP-монитора, где отображается QR-код для подключения устройства к мобильному приложению.
