Электрошкафы Korolab: характеристики и возможности

Основные характеристики электрошкафов Korolab

Электрошкафы Korolab отличаются высокой прочностью благодаря использованию стали толщиной 2 мм. Это обеспечивает долговечность и надёжную защиту установленного оборудования. Прочность материала позволяет выдерживать значительные механические нагрузки и неблагоприятные условия эксплуатации.

Вместительность электрошкафов варьируется от 96 до 624 модулей, что позволяет подобрать оптимальный вариант для различных задач и масштабов проекта. Широкий диапазон вместимости даёт возможность адаптировать шкаф под конкретные потребности — от небольших систем до крупных проектов. Глубина шкафов представлена в двух вариантах: 230 мм и 460 мм, что даёт возможность эффективно использовать пространство при монтаже и выбирать оптимальный вариант в зависимости от доступного места для установки.

Количество DIN-реек можно выбрать в зависимости от потребностей — от 4 до 26. Это позволяет гибко настраивать внутреннее пространство шкафа под конкретное электрооборудование, обеспечивая удобство монтажа и эксплуатации.

Возможности кастомизации

Электрошкафы Korolab можно персонализировать, выбрав цвет по палитре RAL с эффектом муара. Это позволяет гармонично вписать оборудование в интерьер и создать единый стиль на объекте. Подбор цвета способствует визуальному объединению оборудования с окружающей средой.

Для брендирования доступна гравировка логотипа компании, что особенно актуально для корпоративных клиентов. Гравировка выполняется с высокой точностью и долговечностью, сохраняя чёткость изображения на протяжении всего срока эксплуатации. Также можно заказать гравировку подписей для модульной электрики, что упростит идентификацию устройств и повысит удобство эксплуатации, снижая риск ошибок при обслуживании.

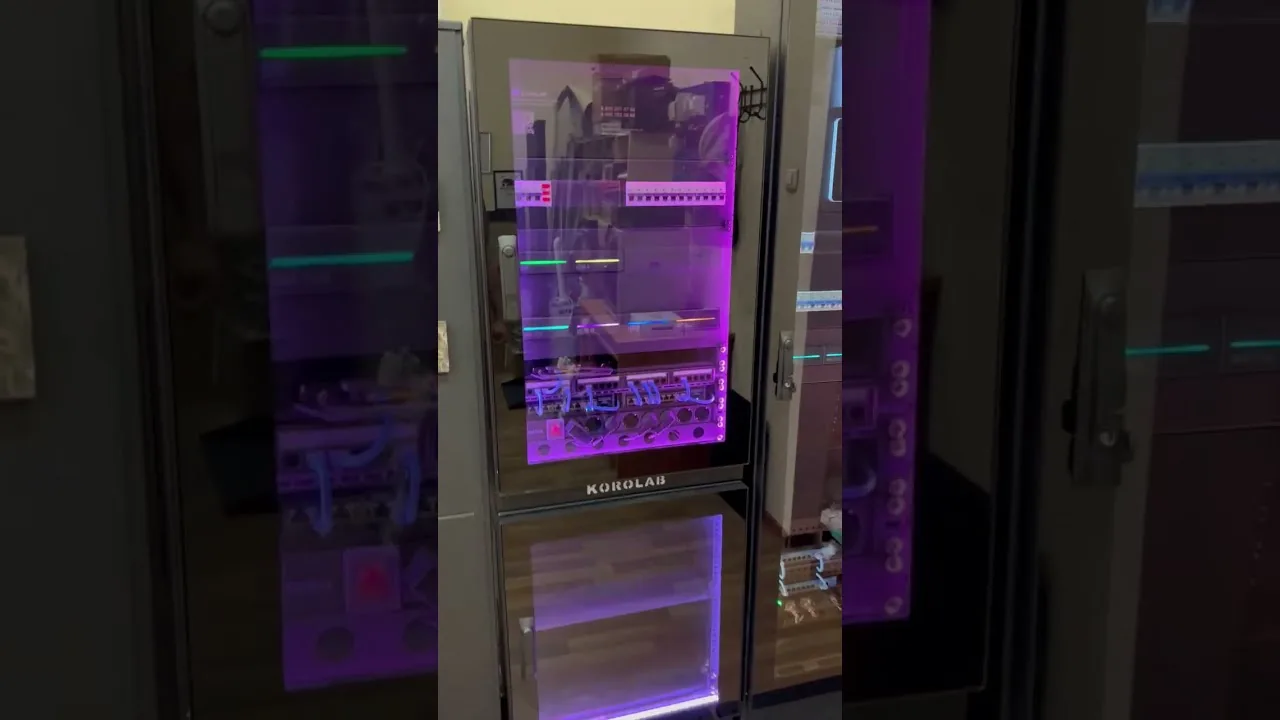

Ещё одна полезная опция — LED-подсветка. Она улучшает видимость внутреннего содержимого шкафа и может быть полезна в условиях недостаточного освещения, облегчая работу с оборудованием и снижая вероятность ошибок при подключении и обслуживании.

Конструктивные особенности

Съёмная рама является ключевым элементом конструкции, позволяющим осуществлять стендовую сборку щитов автоматизации. Этот элемент упрощает процесс монтажа, так как позволяет сначала собрать систему на стенде, а затем установить её на место эксплуатации. Это также обеспечивает удобство при транспортировке и хранении компонентов системы, снижая риск повреждения.

Заглубители предоставляют возможность устанавливать модульное оборудование на разную глубину, что позволяет оптимизировать использование доступного пространства и адаптировать систему под конкретные требования проекта. Это особенно полезно при необходимости разместить оборудование разной высоты.

Кабель-каналы обеспечивают организованное и безопасное размещение кабелей, улучшая кабельный менеджмент и снижая риск повреждения проводов. Перфорированные монтажные платы, в свою очередь, дают возможность надёжно закрепить нестандартное оборудование, расширяя функциональность системы и позволяя интегрировать дополнительные устройства.

Дополнительные возможности

Органайзер СКС упрощает процесс монтажа и организации кабельных систем, позволяя быстро и эффективно распределить кабели и минимизировать путаницу. Использование органайзера особенно полезно в условиях ограниченного пространства, где важно максимально рационально использовать каждый сантиметр.

Большие кабельные вводы, расположенные сверху и снизу, обеспечивают удобный доступ для прокладки кабелей и способствуют более рациональному использованию пространства. Это решение позволяет упростить процесс подключения, ускорить монтажные работы и снизить вероятность ошибок при монтаже за счёт чёткой организации кабельных вводов.

Пластроны разных размеров и назначений выполняют важную функцию защиты от поражения электрическим током, повышая безопасность системы. Они создают физический барьер, предотвращающий случайный контакт с токоведущими частями. Возможность установки датчиков открытия двери позволяет реализовать дополнительные функции контроля и безопасности, например, сигнализацию о несанкционированном доступе, расширяя возможности применения системы.

Варианты установки и компоновки

Существует несколько способов установки рассматриваемого оборудования: его можно установить на пол или закрепить на стене. Выбор способа установки зависит от особенностей помещения и предпочтений пользователя. При установке на пол оборудование может быть более доступным для обслуживания, а при настенном монтаже — экономится пространство в помещении.

Кроме того, предусмотрена возможность соединения нескольких щитов друг с другом. Это позволяет создать более сложную и функциональную конструкцию, которая будет соответствовать специфическим требованиям пользователя. Соединение щитов может быть полезно при необходимости расширения системы или создания централизованного пункта управления.

Ещё один важный аспект — возможность выбора направления открытия двери: левого или правого. Этот параметр следует учитывать на этапе планирования установки, чтобы обеспечить удобство использования и соответствие эргономическим требованиям. Правильный выбор направления открытия двери способствует более комфортному доступу к оборудованию и упрощает обслуживание системы.

Практика

Чек-лист по материалу

• определить требуемую вместительность и количество DIN-реек
• выбрать цвет и опции кастомизации
• определить способ установки (на пол или на стену)
• спланировать компоновку и соединение с другими щитами
• учесть необходимость установки дополнительного оборудования (датчики, подсветка и т. д.)

Справка

Термины из видео

DIN-рейка

металлическая рейка, используемая для крепления модульного электрооборудования в щитах

СКС

структурированная кабельная система, используемая для организации кабельного хозяйства в зданиях и сооружениях

пластрон

элемент конструкции электрощита, обеспечивающий защиту оборудования и удобство монтажа

заглубитель

специальное металлическое изделие, позволяющее устанавливать модульное оборудование на разной глубине
