Подключение к контроллеру ЛКД-КС-2000: считыватели, кнопка выхода, электромагнитный замок

Что такое СКУД и её компоненты

СКУД (система контроля и управления доступом) — это комплекс технических средств, предназначенный для регулирования доступа на охраняемые объекты. Система позволяет ограничивать и контролировать вход и выход людей, а также отслеживать перемещения внутри объекта.

В состав СКУД входят несколько ключевых компонентов: идентификаторы (например, карты, брелоки, биометрические данные), считыватели, которые распознают идентификаторы, контроллеры, обрабатывающие информацию и принимающие решения о предоставлении доступа, исполняющие механизмы (например, электромагнитные замки, турникеты) и программное обеспечение, которое обеспечивает настройку и мониторинг работы всей системы.

Каждый компонент системы играет важную роль в обеспечении надёжности и эффективности контроля доступа. Идентификаторы обеспечивают персонификацию пользователей, считыватели — их распознавание, контроллеры — обработку данных и принятие решений, а исполняющие механизмы — физическое ограничение или предоставление доступа.

Задачи контроллера доступа

Контроллер доступа является центральным элементом СКУД, отвечающим за реализацию основных функций системы. Его главная задача — контроль доступа на объект, то есть определение, кому и когда разрешено проходить через охраняемые зоны.

Кроме контроля доступа, контроллер регистрирует все события, связанные с попытками прохода, и сохраняет эту информацию в памяти или передаёт в центральную систему для последующего анализа и отчётности. Это позволяет отслеживать перемещения сотрудников и посетителей, а также выявлять возможные нарушения.

Ещё одна важная задача контроллера — управление исполнительными механизмами, такими как замки, турникеты и шлагбаумы. На основе принятых решений контроллер подаёт сигналы на эти устройства, открывая или закрывая доступ. Также контроллер участвует в управлении персоналом и повышении безопасности объекта, обеспечивая соблюдение установленных правил доступа и реагируя на нештатные ситуации.

Устройство контроллера ЛКД-КС-2000

Контроллер ЛКД-КС-2000 представляет собой комплексное устройство, включающее несколько ключевых компонентов, которые обеспечивают его функциональность.

К основным элементам контроллера относятся главная плата, модуль памяти, IP-плата, а также плата и источник питания. Каждый из этих компонентов выполняет свою роль в работе устройства.

Главная плата служит основой для интеграции всех остальных компонентов и обеспечивает их взаимодействие. Модуль памяти необходим для хранения данных, а IP-плата позволяет контроллеру взаимодействовать с сетью.

Подключение считывателей

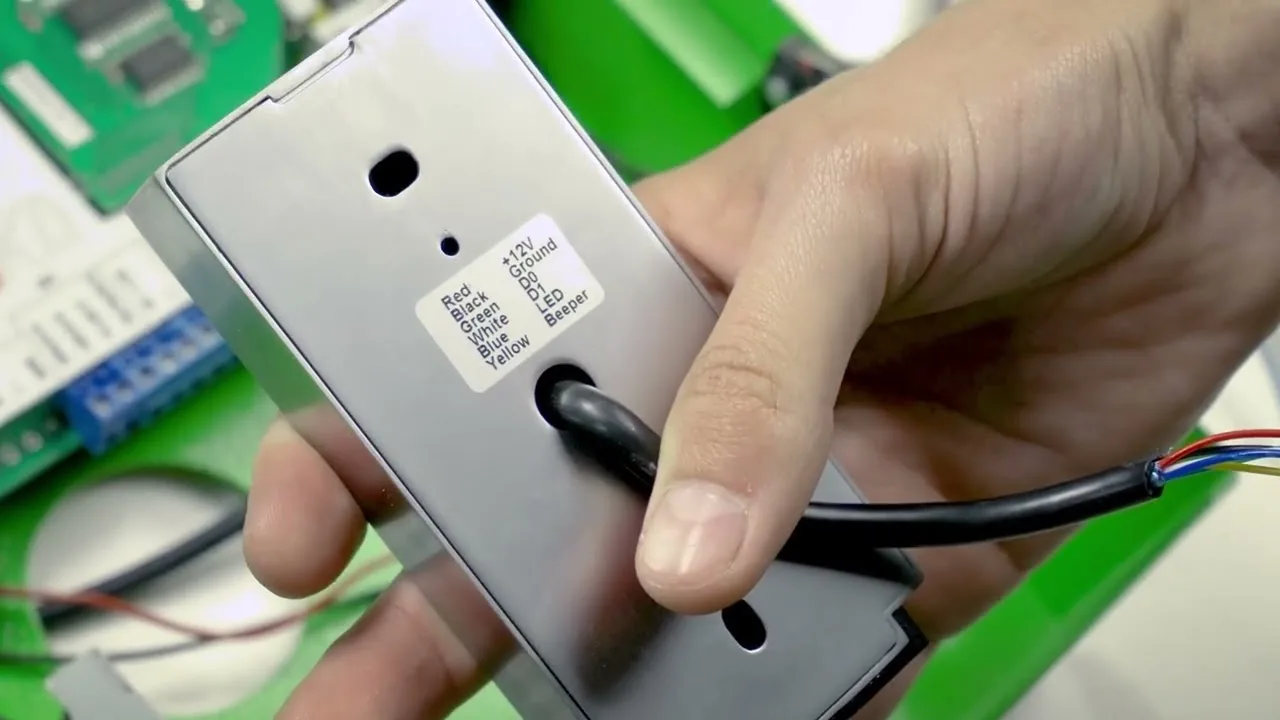

Для корректной работы считывателей необходимо правильно подключить ряд контактов: SND, LED, D1, D0 и питание. Это обеспечит передачу данных и управление индикацией.

При подключении важно соблюдать последовательность и соответствие контактов, чтобы избежать возможных неисправностей или сбоев в работе системы.

Второй считыватель подключается к колодке CR2. Это позволяет расширить возможности системы и использовать несколько считывателей одновременно, что может быть полезно в сложных конфигурациях.

Подключение кнопки выхода и электромагнитного замка

Для начала необходимо подключить кнопку выхода. Она подсоединяется к входу IN9. Это позволит кнопке имитировать работу датчика состояния двери и корректно передавать информацию о её состоянии в систему.

Электромагнитный замок следует подключать к релейному выходу. Также необходимо обеспечить подключение замка к плате источника питания, чтобы гарантировать его надёжную работу и достаточный уровень электропитания.

Настройка контроллера

После физического подключения всех компонентов необходимо приступить к настройке контроллера. Для этого потребуется использовать программное обеспечение «Бастион-2» или «Бастион-3».

С помощью данного ПО можно настроить параметры работы контроллера, задать необходимые режимы функционирования системы и обеспечить корректное взаимодействие всех подключённых устройств.

Практика

Чек-лист по материалу

• Отключить питание перед началом подключения.
• Подключить считыватели к соответствующим разъёмам (SND, LED, D1, D0 и питание).
• Подключить второй считыватель к колодке CR2.
• Подключить кнопку выхода на вход IN9 и на землю.
• Подключить электромагнитный замок на релейный выход и плату источника питания.
• После подключения всех компонентов подключить питание.
• Использовать ПО «Бастион-2» или «Бастион-3» для настройки.

Справка

Термины из видео

СКУД

Система контроля и управления доступом — комплекс программных и аппаратных средств для ограничения доступа на территорию или объект.

Контроллер

Устройство, которое принимает сигналы от считывающих устройств, обрабатывает их и на основе этой информации принимает решение о предоставлении или ограничении доступа.

Считыватель

Устройство для считывания информации с идентификаторов и передачи её контроллеру.

Электромагнитный замок

Исполнительный механизм в системе контроля доступа, который управляется контроллером и обеспечивает запирание или отпирание двери.

Кнопка выхода

Устройство, которое имитирует датчик состояния двери и позволяет открыть дверь при нажатии.
