Подключение TM считывателя к контролеру Z-5R (на примере готового комплекта СКУД Большой Брат 1)
Описание SEC.RU
По нашему материалу и сохранённой расшифровке.
Узнайте, как подключить TM считыватель к контроллеру Z-5R с помощью витой пары UTP и быстрозажимных клемм. Пошаговая инструкция с цветовой маркировкой проводов.
Читать материал по расшифровке
Описание автора
Видео по сборке готовго комплекта от компании Большой Брат (версия от 2022 года)

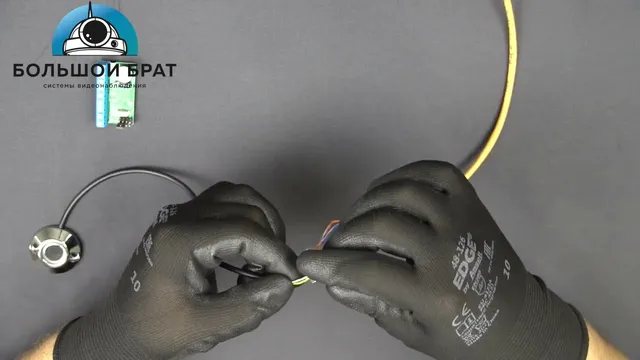

Возьмите витую пару UTP. Используя быстрые соединительные клеммы, которые идут в комплекте, подключите провода от считывателя к одному концу кабеля. А второй конец кабеля к контроллеру, как показано на схеме (цвет проводов на схеме показан условно). При подключении необходимо учитывать цвет проводов из инструкции, которая идет в комплекте со считывателем. Или используйте цвета, которые показаны в видеоинструкции.
