Подключение к контроллеру ЛКД-КС-2000: считыватели, кнопка выхода, электромагнитный замок
Описание SEC.RU
По нашему материалу и сохранённой расшифровке.
Как подключить считыватели, кнопку выхода и электромагнитный замок к контроллеру доступа ЛКД-КС-2000 — по шагам и по контактам.
Внутри металлического бокса у нас находится главная плата контроллера, нас находится главная плата контроллера, к которой подключаются все компоненты к которой подключаются все компоненты системы, модуль памяти, системы, модуль памяти, IP плата для того, чтобы подключить IP плата для того, чтобы подключить контроллер к локальной сети, контроллер к локальной сети, плата источника питания и сам источник плата источника питания и сам источник питания.
Сегодня мы рассмотрим подключение Сегодня мы рассмотрим подключение устройств на примере контроллера ЛКД устройств на примере контроллера ЛКД КС-2000.
Читать материал по расшифровке
Описание автора
Как подключить считыватели, кнопку выхода и электромагнитный замок к контроллеру доступа ЛКД-КС-2000 — по шагам и по контактам.
Разборы СКУД и анонсы вебинаров по контролю доступа — в Telegram LUIS+: https://t.me/Luis_Plus

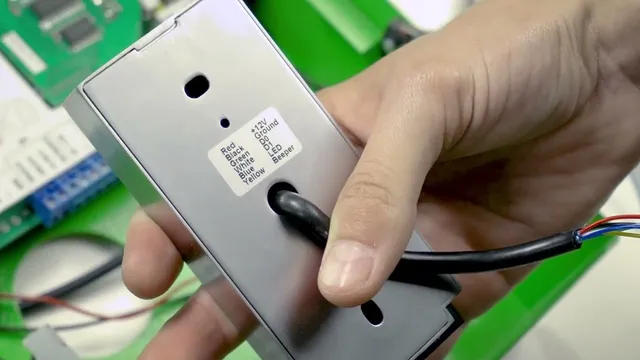

Сначала — из чего состоит система контроля и управления доступом и какие задачи решает контроллер. Затем смотрим, что находится внутри корпуса ЛКД-КС-2000 (главная плата, модуль памяти, IP-плата, плата и источник питания), и подключаем считыватель: контакты SND, LED, D1, D0 и питание, второй считыватель — на колодку CR2. Кнопка выхода подключается на вход IN9 и имитирует датчик состояния двери, электромагнитный замок — на релейный выход и плату источника питания. Для дальнейшей настройки понадобится ПО «Бастион-2» или «Бастион-3». Видео будет полезно монтажникам и проектировщикам СКУД.
Подписывайтесь на канал и пишите вопросы в комментариях — ответим.
Сайт: https://luis.ru
ЛКД: https://luis.ru/brands/lkd
Таймкоды:
00:00 Что такое СКУД и её компоненты
00:40 Задачи контроллера доступа
01:09 Устройство контроллера ЛКД-КС-2000
01:34 Подключение считывателей: SND, LED, D0, D1
02:35 Кнопка выхода как датчик двери
02:57 Электромагнитный замок и питание
03:35 Настройка в Бастион-2 или Бастион-3
