IP-видеорегистратор BEWARD RK2216H: 16 каналов, камеры до 12 Мп, поток

Коротко

Главный ответ

BEWARD RK2216H — 16-канальный IP-видеорегистратор для записи видео с IP-камер до 12 Мп в форматах H.265/H.264 с суммарным входящим потоком до 320 Мбит/с. Поддерживает два SATA-диска (с возможностью зеркалирования), два гигабитных сетевых интерфейса и два монитора с независимым изображением.

Главное из материала

Основные выводы

Регистратор поддерживает запись с 16 IP-камер с разрешением до 12 Мп в форматах H.265 и H.264.
Суммарный входящий поток со всех камер может достигать 320 Мбит/с.
Возможна установка двух жестких дисков SATA объемом до 22 ТБ каждый, при этом второй диск может быть резервным (зеркалирование).
Устройство имеет два гигабитных сетевых интерфейса и позволяет подключить два монитора с независимым изображением.
Управление и просмотр возможны через веб-интерфейс, мобильное приложение по P2P (QR-код) и локальный монитор.

Общие характеристики и поддерживаемые камеры

BEWARD RK2216H — это 16-канальный IP-видеорегистратор, предназначенный для записи видео с 16 IP-камер с разрешением до 12 Мп. Поддерживаются форматы кодирования H.265 и H.264 (HP/MP/BP).

Суммарный входящий поток со всех подключенных камер может достигать 320 Мбит/с. Предусмотрена запись звука с каждого канала.

Аппаратные интерфейсы и подключение

На передней панели регистратора расположен один USB-разъем, еще два USB-разъема находятся на задней панели. Там же размещены разъемы для подключения питания, аудиовход и аудиовыход, тревожные входы и выход, а также разъем для подключения дополнительного SATA-диска для расширения архива.

Устройство оснащено двумя гигабитными сетевыми интерфейсами RJ-45 1000 Мбит/с и разъемами для подключения мониторов. Возможно подключение двух мониторов с независимым изображением.

Управление и просмотр в реальном времени

Управлять регистратором можно с монитора или с компьютера через веб-интерфейс. Пользователь может в реальном времени просматривать одновременное изображение с 16 IP-камер и управлять этими камерами, включая настройку и управление предустановками ПТЗ.

При срабатывании детекции отображается панель тревог с возможностью сразу перейти к записи детектированного события.

Работа с архивом

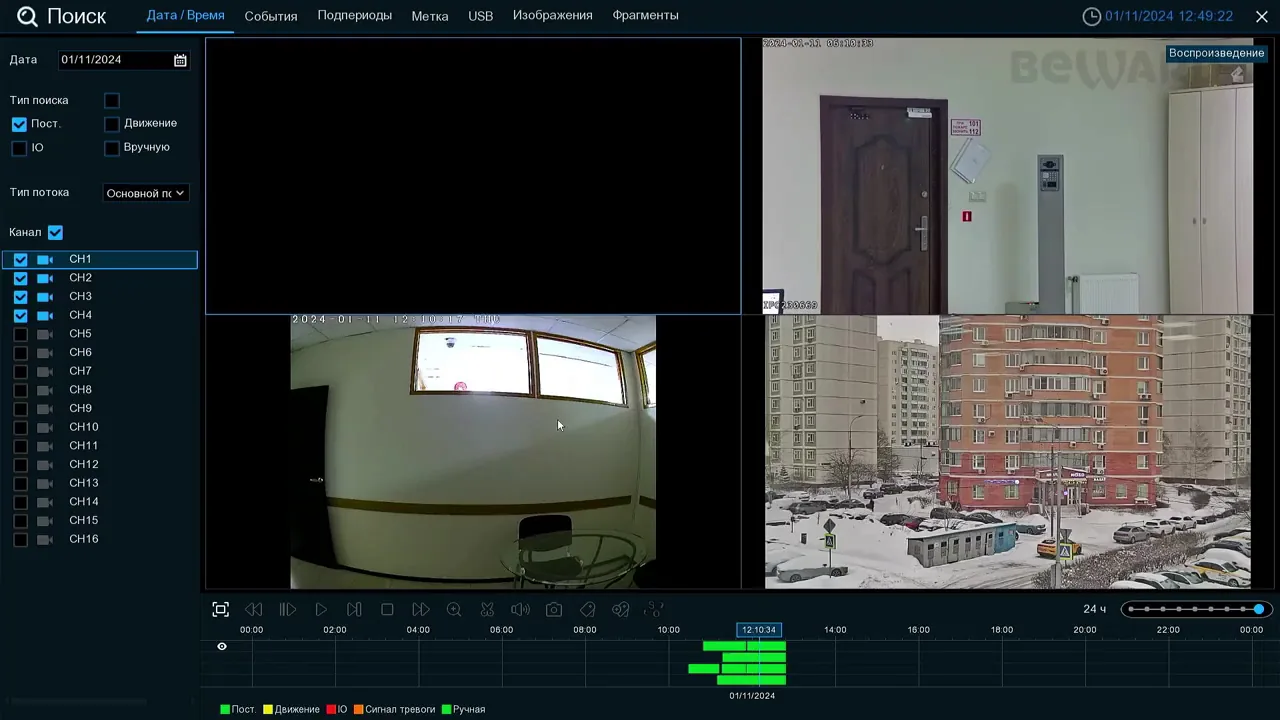

Поиск в архиве возможен по дате и времени с перемещением по временной шкале, а также по событиям (срабатывание тревожного входа, детекция движения) с перемещением по превью записанных событий.

Функция «Фрагменты» позволяет задать фрагмент записи одного канала (например, сутки или несколько часов) и разбить его на несколько равных по времени частей от 1 до 10 для одновременного просмотра, что ускоряет поиск нужного события. При выборе канала, месяца и дня каждый день представлен как 24 видео, соответствующих 24 часам, а каждый час — как 60 минут.

Предусмотрено воспроизведение важных сцен по меткам, сделанным пользователем ранее во время онлайн-просмотра или просмотра архива. Вкладка «Изображения» показывает список изображений, сделанных вручную или камерой с определенной периодичностью.

Хранение архива и резервирование

Через SATA-интерфейс можно подключить два жестких диска объемом до 22 ТБ. Второй диск может быть резервным, то есть возможно зеркалирование записи.

Удаленный доступ и мобильное приложение

P2P-технология позволяет подключиться к регистратору с мобильного устройства. Для этого достаточно считать QR-код с коробки, с самого регистратора или в интерфейсе подключенного устройства. Через бесплатное приложение можно в реальном времени просматривать до четырех каналов одновременно.

В приложении доступен просмотр архива, ускорение или замедление просмотра до 16-кратного, создание снимков во время просмотра. На телефон могут приходить уведомления о событиях (например, о срабатывании детекции движения) с переходом в архив к записи события.

По тревоге регистратор можно настроить на реальное действие, например, включить цвет при срабатывании детектора движения.

Практика

Чек-лист по материалу

Проверить совместимость IP-камер с разрешением до 12 Мп и форматами H.265/H.264.
Рассчитать суммарный битрейт всех камер, чтобы он не превышал 320 Мбит/с.
Подобрать жесткие диски SATA объемом до 22 ТБ (при необходимости два для зеркалирования).
Обеспечить подключение мониторов (до двух) и сетевых кабелей в гигабитные порты RJ-45.
Настроить удаленный доступ через P2P, отсканировав QR-код в мобильном приложении.
Проверить работу детекции движения и тревожных входов, настроить панель тревог и действия по тревоге.
Ознакомиться с функциями поиска по архиву (по времени, событиям, меткам, фрагментам).

Справка

Термины из видео

IP-видеорегистратор: Устройство для записи и обработки видео с IP-камер по сети.
H.265: Формат кодирования видео, обеспечивающий более эффективное сжатие по сравнению с H.264.
H.264: Формат кодирования видео с поддержкой профилей HP/MP/BP.
Суммарный входящий поток: Общая скорость данных, поступающих со всех подключенных камер, в данном случае до 320 Мбит/с.
SATA: Интерфейс для подключения жестких дисков; в регистраторе можно установить два диска объемом до 22 ТБ.
Зеркалирование записи: Режим, при котором запись дублируется на второй диск для резервирования.
P2P: Технология, позволяющая подключаться к регистратору с мобильного устройства через QR-код без сложной настройки сети.
ПТЗ: Поворотно-трансфлирующее устройство (PTZ) — управляемая камера с поворотом, наклоном и зумом.
Детекция движения: Функция обнаружения движения в кадре, при срабатывании которой формируется тревожное событие.
Тревожный монитор: Панель тревог, отображающая события детекции и позволяющая сразу перейти к соответствующей записи.
