Извещатель охранный поверхностный вибрационный ИО313-10 «Шорох-5»

Назначение и область применения

Извещатель охранный поверхностный вибрационный Шорох-5 представляет собой адресную систему, состоящую из блока обработки сигналов и подключаемых к нему датчиков вибрации, пьезоэлектрических и инерционных.

Извещатель предназначен для обнаружения разрушающих воздействий на бетонных и кирпичных конструкциях, а также обнаружения взлома металлических сейфов, шкафов и других конструкций из листового металла, а также для обнаружения газовой резки пьезоэлектрическими датчиками.

Состав и подключение датчиков

К блоку обработки сигналов можно подключить до 20 пьезоэлектрических датчиков или 40 инерционных или сочетание датчиков из расчета один пьезоэлектрический вместо двух инерционных.

При подключении датчиков к блоку обработки сигналов каждому датчику присваивается его уникальный адрес.

Датчики можно добавить вручную с помощью кнопок управления на блоке обработки сигналов.

Питание и энергопотребление

Извещатель питается от источника внешнего питания напряжением от 9 до 15 вольт.

При максимально подключенном количестве датчиков вибрации максимальное потребление не более 300 мА.

Возможно одновременное подключение основного и резервного источника питания.

Выходы и управление

Извещатель имеет 8 сигнальных выходов, а извещение от ревоги формируется размыканием соответствующих выходов реле.

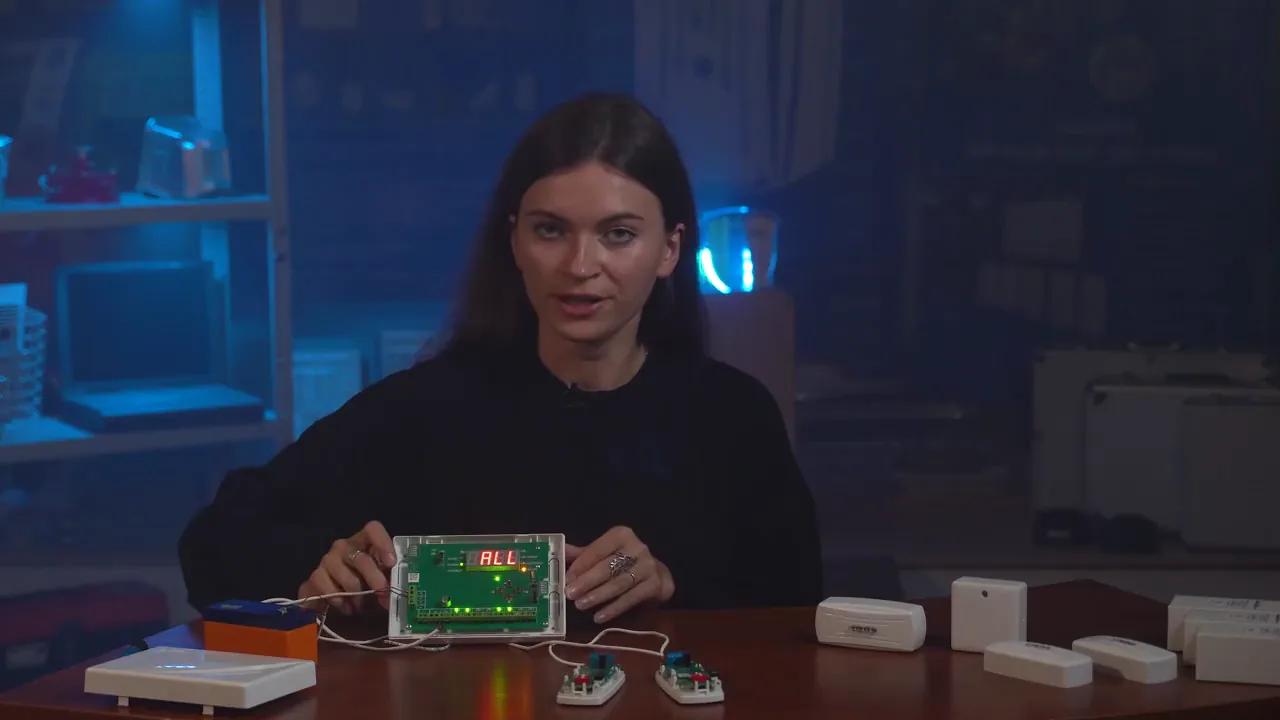

Блок обработки сигналов имеет дисплей и кнопки управления, которые позволяют добавлять и удалять датчики вибрации и просматривать их состояние.

Детальное конфигурирование и мониторинг осуществляется с помощью ПК и установленного конфигуратора REL-TADR.

Журнал событий

Блок обработки сигналов ведет журнал событий с часами реального времени, куда сохраняется информация об изменении датчиков вибрации и блоке обработки.

Ёмкость журнала 3,5 тысячи событий.

При заполнении журнала более старые события заменяются новыми.

При отсутствии источника внешнего питания часы журнала событий работают от батарейки.

Шлейф и настройка чувствительности

Питание датчиков вибрации и информационный обмен с блоком обработки сигналов осуществляется по двухпроводному адресному шлейфу.

Чувствительность датчиков вибрации настраивается с помощью конфигуратора.

По умолчанию на датчиках вибрации выставлена максимальная чувствительность.

У пьезоэлектрических датчиков имеется возможность ступенчатой регулировки чувствительности с помощью переключателей S1, S2, S3 и с помощью переключателей M1 и M2 можно выбрать режим работы в зависимости от материала охраняемой конструкции.

Инерционный датчик вибрации является упрощенной версией. Его конфигурирование осуществляется только через ПК. Также он не обнаруживает газовую резку, а его потребление в два раза меньше, чем у пьезоэлектрических датчиков.

Практика

Чек-лист по материалу

• Подключить блок обработки сигналов к внешнему источнику питания напряжением от 9 до 15 В.
• При необходимости подключить резервный источник питания.
• Подключить датчики вибрации (пьезоэлектрические и/или инерционные) к блоку обработки сигналов, соблюдая ограничения: до 20 пьезоэлектрических или до 40 инерционных, или их сочетание из расчета один пьезоэлектрический вместо двух инерционных.
• Присвоить каждому датчику уникальный адрес.
• Добавить датчики вручную с помощью кнопок управления на блоке обработки сигналов или через ПК с конфигуратором REL-TADR.
• Настроить чувствительность датчиков с помощью конфигуратора; при необходимости использовать переключатели S1, S2, S3 для ступенчатой регулировки и M1, M2 для выбора режима работы в зависимости от материала охраняемой конструкции.
• Проверить работу журнала событий и часов реального времени, убедиться в наличии батарейки для часов при отсутствии внешнего питания.
• Проверить формирование извещений «Разрушение», «Вскрытие», «Неисправность», «Норма» и работу 8 сигнальных выходов.

Справка

Термины из видео

Извещатель охранный поверхностный вибрационный ИО313-10 «Шорох-5»

Адресная система, состоящая из блока обработки сигналов и подключаемых к нему датчиков вибрации (пьезоэлектрических и инерционных), предназначенная для обнаружения разрушающих воздействий на строительные конструкции.

Блок обработки сигналов

Устройство, обеспечивающее работу датчиков вибрации по адресному шлейфу, имеющее дисплей, кнопки управления, 8 сигнальных выходов и журнал событий.

Пьезоэлектрический датчик вибрации

Датчик, обладающий возможностью ступенчатой регулировки чувствительности с помощью переключателей S1, S2, S3 и выбора режима работы переключателями M1 и M2 в зависимости от материала охраняемой конструкции; обнаруживает газовую резку.

Инерционный датчик вибрации

Упрощенная версия датчика вибрации, конфигурирование которого осуществляется только через ПК; не обнаруживает газовую резку, потребление в два раза меньше, чем у пьезоэлектрических датчиков.

Адресный шлейф

Двухпроводная линия, по которой осуществляется питание датчиков вибрации и информационный обмен с блоком обработки сигналов.

Конфигуратор REL-TADR

Программное обеспечение для ПК, используемое для детального конфигурирования и мониторинга извещателя.

Журнал событий

Энергонезависимая память блока обработки сигналов емкостью 3,5 тысячи событий с часами реального времени, сохраняющая информацию об изменении датчиков вибрации и блока обработки.
