ППКОП «Гранит» 3, 5, 8, 12: обзор нового исполнения

Коротко

Главный ответ

Представлено новое исполнение линейки приборов «Гранит» 3, 5, 8, 12 от фирмы «Сибирский арсенал». Приборы прошли редизайн, получили изменённую схемотехнику, программное обеспечение и способы управления. Выпущено свыше 2 миллионов изделий всех типов.

Главное из материала

Основные выводы

Приборы «Гранит» 3, 5, 8, 12 являются новым исполнением популярной серии, выпущено более 2 миллионов изделий.
Произведён редизайн: изменён внешний вид, схемотехника, программное обеспечение и способы управления.
Прибор выдаёт 12 В до 400 мА для питания внешних устройств, работает при напряжении сети от 90 до 270 В без аккумулятора.
Импульсный блок питания является точной копией блоков питания ноутбуков, что обеспечивает надёжность.
Прибор полностью производится на автоматических линиях, без участия человека в пайке и проверке.

Общее описание и назначение

Представлена линейка приборов «Гранит» 3, 5, 8, 12 — новое исполнение известной серии приборов «Гранит» от фирмы «Сибирский арсенал». Эти приборы выпущены тиражом свыше 2 миллионов изделий всех типов и исполнений.

Приборы предназначены для использования в централизованных системах охраны, в том числе с системой «Лавина». Они могут комплектоваться коммуникаторами для передачи сигналов.

Внешний вид и органы управления

Прибор имеет 12 органов управления: кнопки и светодиоды. Кнопка теста звука позволяет проверить работу светодиодов и звукового сигнала: при нажатии срабатывают красные и зелёные светодиоды, звучит тестовый сигнал, который через несколько секунд отключается. В режиме тревоги можно отключить звук, оставив индикаторы включёнными.

Светодиод питания показывает наличие аккумулятора и напряжения 220 В. Индикатор блокировки/неисправности: свечение означает блокировку, мигание — неисправность. Для локализации неисправности снимается джампер, и по миганию светодиодов определяется неисправная цепь.

Внутреннее устройство и монтаж

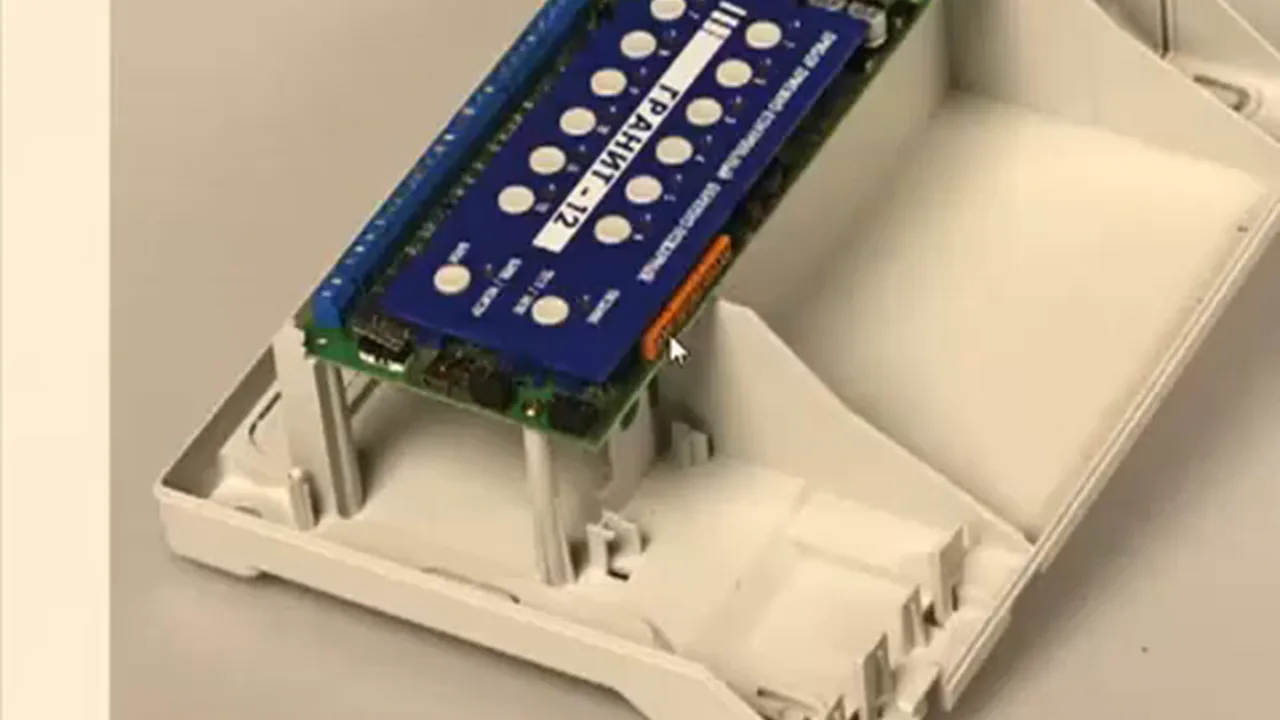

Крышка прибора снимается легко: откручивается один саморез, и крышка откидывается вверх. Внутри расположена одна плата, которая находится в верхней части корпуса. Плата крепится двумя винтами и вставляется в держатели.

Аккумулятор вынесен в верхнюю часть прибора (7,1 А·ч), чтобы не мешать монтажникам при подключении проводников. В нижней части прибора есть специальные стоечки для укладки проводов. Отверстия для ввода проводников имеют наклонные поверхности для удобства монтажа.

Блок питания и электропитание

Блок питания импульсный, с маленьким трансформатором, но мощный. Прибор выдаёт 12 В до 400 мА для питания внешних устройств. Блок питания является точной копией блоков питания ноутбуков.

Прибор устойчиво работает при напряжении сети от 90 до 270 В без аккумулятора. Однако аккумулятор настоятельно рекомендуется.

Коммуникационные возможности

Предусмотрено место для установки коммуникатора системы «Лавина» на защёлке. Также можно устанавливать другие коммуникаторы (опишный, CPAP и т.д.). Все коммуникаторы подключаются к трём разъёмам.

Есть разъём мини-USB для подключения к компьютеру и программирования.

Программное обеспечение и настройка

Поставляется ПО для настройки прибора, устанавливаемое на компьютер. Программа-конфигуратор версии 1.0.1.0.1 (модифицированная). В программе есть разделы помощи, сервиса, контакты техподдержки, сервис-центра, отдела маркетинга.

Кнопка «Сервис» позволяет перепрошить прибор. Для перепрошивки используется джампер под столиком (номер 11), который не описан в документации.

Практика

Чек-лист по материалу

Изучить руководство по эксплуатации для локализации неисправностей с помощью джампера и светодиодов.
При монтаже использовать стоечки для укладки проводов и наклонные отверстия для ввода.
Подключить аккумулятор (7,1 А·ч) в верхней части прибора.
При необходимости установить коммуникатор системы «Лавина» или другие на защёлку.
Для программирования подключить прибор через мини-USB к компьютеру и использовать ПО.
Для перепрошивки установить джампер (номер 11) и следовать инструкции в ПО.

Справка

Термины из видео

ППКОП: Прибор приёмно-контрольный охранно-пожарный — устройство для сбора и обработки сигналов от охранных датчиков.
Сибирский арсенал: Фирма-производитель приборов «Гранит».
Гранит 3, 5, 8, 12: Линейка приборов приёмно-контрольных охранно-пожарных, новое исполнение известной серии.
Система «Лавина»: Централизованная система охраны, производимая «Сибирским арсеналом», для работы с которой прибор может быть укомплектован коммуникатором.
Коммуникатор: Устройство для передачи сигналов по различным каналам связи (например, «Лавина», опишный, CPAP).
Джампер: Перемычка на плате, используемая для изменения режимов работы прибора (например, отключение звука, перепрошивка).
Тампер: Датчик вскрытия крышки прибора, вызывающий тревогу при её открытии.
Импульсный блок питания: Блок питания, преобразующий напряжение с высокой частотой, имеет малые размеры и высокую мощность.
Мини-USB: Разъём для подключения прибора к компьютеру с целью программирования.
Перепрошивка: Обновление программного обеспечения прибора через компьютер.
