Кабели на основе витой пары: категории и применение

Что такое витая пара

Витая пара — это кабель, который состоит из одной или нескольких пар изолированных проводников, скрученных между собой с определённым шагом. Такая конструкция обеспечивает надёжное соединение и широко используется в телекоммуникационных системах и сетях передачи данных.

Скручивание проводников в витой паре снижает перекрёстные помехи и уровень электромагнитных излучений, что важно для стабильной работы сети. Это позволяет минимизировать влияние внешних факторов на сигнал и обеспечить более высокое качество передачи данных.

Базовая конструкция витой пары включает медные проводники, изоляцию, которая защищает проводники от внешних воздействий, и внешнюю оболочку, обеспечивающую дополнительную механическую защиту и долговечность кабеля.

Типы витой пары

Существует несколько типов витой пары, которые различаются по уровню защиты от внешних помех. Один из наиболее распространённых — неэкранированная витая пара (UTP), которая отличается экономичностью и простотой конструкции. Она подходит для использования в условиях, где уровень внешних помех невелик.

Экранированная витая пара предлагает более высокий уровень защиты. К её типам относятся FTP (с общим экраном из фольги), STP (с экраном для каждой пары проводников) и SFTP (сочетание общего и индивидуального экранирования). Эти варианты используются в условиях, где требуется повышенная защита от электромагнитных воздействий.

Выбор типа витой пары зависит от конкретных требований к сети, условий эксплуатации и бюджета. В местах с высоким уровнем электромагнитных помех предпочтительнее использовать экранированные варианты, тогда как в более спокойных условиях можно обойтись UTP-кабелем.

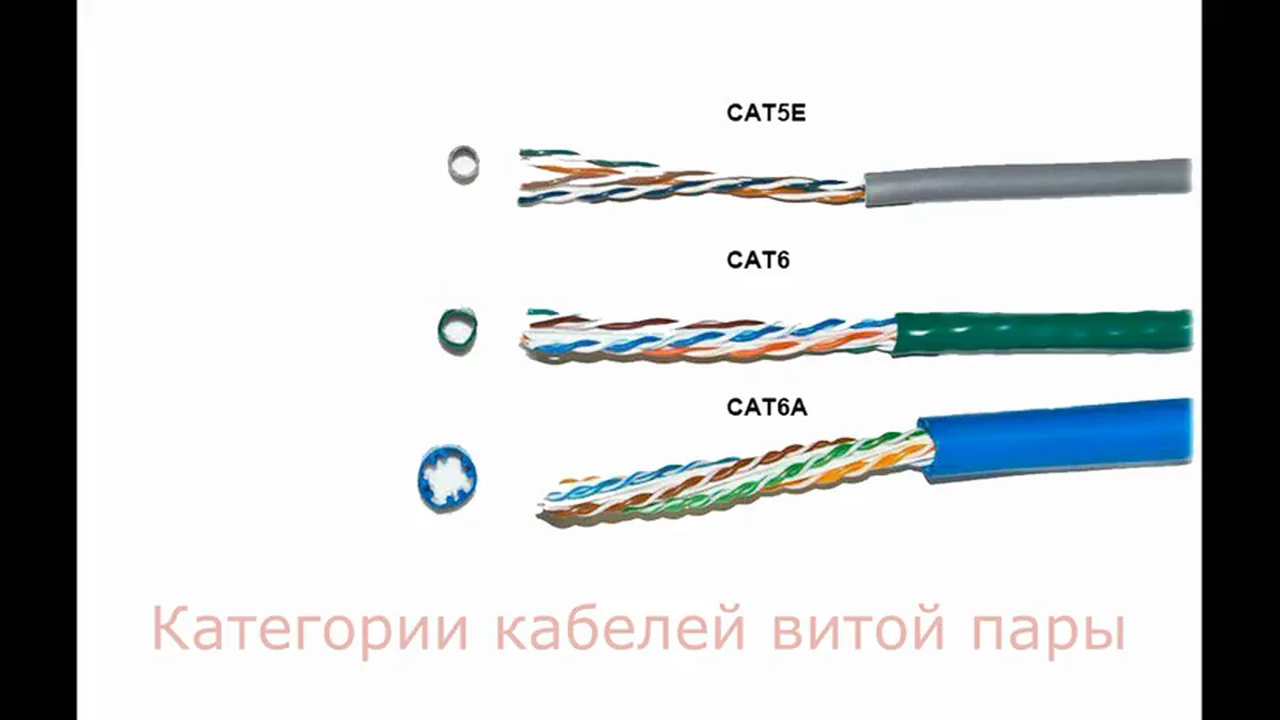

Категории кабелей витой пары

Кабели витой пары различаются по категориям, которые определяют их технические характеристики и область применения. CAT3 обладает полосой пропускания до 16 МГц и поддерживает скорость передачи данных до 10 Мбит/с. Эта категория используется в устаревших сетях, например, в телефонии.

CAT5 имеет полосу пропускания до 100 МГц и скорость передачи данных до 100 Мбит/с, но считается устаревшей. CAT5e с аналогичными характеристиками полосы пропускания предлагает более высокую скорость — до 1 Гбит/с, и применяется в сетях Gigabit Ethernet.

Более современные категории кабелей обеспечивают более высокие скорости и полосы пропускания. Так, CAT6 с полосой пропускания до 250 МГц поддерживает скорость до 1 Гбит/с, а на коротких дистанциях — до 10 Гбит/с. CAT6a с полосой пропускания до 500 МГц позволяет передавать данные со скоростью до 10 Гбит/с на расстоянии до 100 метров и используется в центрах обработки данных. CAT7 с полосой пропускания до 600 МГц подходит для критически важной инфраструктуры, а CAT8 с полосой пропускания до 2000 МГц обеспечивает скорость до 40 Гбит/с, но предназначен для коротких соединений до 30 метров.

Применение кабелей в ЛВС

Выбор категории кабеля витой пары зависит от требований к сети и условий её эксплуатации. Для офисных сетей чаще всего используются кабели категорий CAT5E и CAT6, так как они обеспечивают достаточную скорость передачи данных при разумной стоимости.

Для магистральных линий и серверных помещений требуются более производительные решения. Здесь предпочтительны кабели категорий CAT6A, CAT7 и CAT8, которые способны обеспечить высокие скорости передачи данных и надёжность соединения на больших расстояниях.

На промышленных объектах важно учитывать внешние помехи и другие факторы, которые могут повлиять на качество сигнала. Поэтому для таких условий рекомендуются экранированные кабели, например, FTP, STP и SFTP категорий 6 и выше. Экранирование помогает защитить сигнал от внешних воздействий и обеспечить стабильное соединение.

Дополнительные характеристики кабелей

Кабели могут иметь различные маркировки, которые указывают на их особые свойства. Например, маркировка LSZH (Low Smoke Zero Halogen) означает, что кабель при пожаре выделяет минимальное количество дыма и токсических веществ. Это важно для обеспечения безопасности в местах с большим скоплением людей или ценных материальных ресурсов. Ещё одна возможная маркировка — Plainum, которая также указывает на огнестойкость кабеля.

Диаметр проводников в кабелях обычно варьируется от 22 AWG до 24 AWG. Выбор конкретного диаметра зависит от требований к электрической проводимости и условиям эксплуатации. Более тонкий проводник (например, 24 AWG) может быть достаточным для маломощных устройств, в то время как для более энергоёмких приложений может потребоваться проводник с большим сечением, например, 22 AWG.

Существуют кабели, предназначенные для внутренней и внешней прокладки. Кабели для внешней прокладки часто имеют усиленную изоляцию или защиту от ультрафиолета, что позволяет им выдерживать воздействие неблагоприятных погодных условий и солнечного излучения. Кабели для внутренней прокладки, как правило, рассчитаны на эксплуатацию в более стабильных условиях и могут не иметь таких защитных свойств.

Практика

Чек-лист по материалу

• Определить требования к пропускной способности и условиям эксплуатации сети.
• Выбрать категорию кабеля в зависимости от требуемой скорости передачи данных и длины линий.
• Учесть необходимость экранирования кабеля в зависимости от уровня электромагнитных помех в среде.
• Проверить сертификацию кабеля по международным и национальным стандартам.
• Учитывать перспективы развития сетевой инфраструктуры при выборе кабеля.

Справка

Термины из видео

Витая пара

Кабель, состоящий из одной или нескольких пар изолированных проводников, скрученных между собой с определённым шагом.

UTP

Неэкранированная витая пара, не имеющая дополнительных защит от внешних электромагнитных помех.

FTP

Экранированная витая пара с общим экраном из фольги для всех пар.

STP

Экранированная витая пара с экраном для каждой пары проводников.

SFTP

Экранированная витая пара, сочетающая общий экран и индивидуальное экранирование каждой пары.

LSZH

Маркировка кабелей, означающая Low Smoke Zero Halogen — низкий уровень дыма и отсутствие галогенов при возгорании.

AWG

American Wire Gauge — система обозначения диаметра проводников.
