Виды и категории кабелей витая пара

Типы кабелей витая пара

Существует несколько типов кабелей витая пара, которые различаются по уровню экранирования. Один из самых распространённых — UTP (неэкранированная витая пара). Этот тип кабеля не имеет дополнительного защитного слоя, что делает его более доступным по цене, но менее устойчивым к внешним помехам. В условиях с высоким уровнем электромагнитных помех использование UTP может привести к ухудшению качества сигнала и снижению скорости передачи данных.

FTP (витая пара с фольгированным экраном) обеспечивает более высокий уровень защиты от электромагнитных помех благодаря наличию фольгированного слоя. Это делает FTP подходящим для использования в условиях, где есть риск воздействия внешних сигналов. Фольга защищает внутренние проводники, снижая вероятность возникновения помех и обеспечивая более стабильное соединение.

SFTP — это витая пара с дополнительным экранированием. Такой кабель имеет несколько слоёв защиты, что обеспечивает максимальную устойчивость к внешним воздействиям. SFTP используется в наиболее требовательных к надёжности и качеству передачи данных системах, например, в центрах обработки данных, где необходимо минимизировать риск потери данных и обеспечить высокую скорость передачи информации.

Категории кабелей

Кабели витая пара делятся на категории, которые определяют их характеристики и область применения. Категория 5E широко используется в различных сетях и подходит для решения многих задач, включая создание локальных сетей в офисах и домах. Кабели 5E обеспечивают достаточную скорость передачи данных для большинства повседневных задач, но могут быть ограничены в условиях повышенных требований к пропускной способности.

Категория 6 отличается от 5E наличием разделителя внутри кабеля, что позволяет улучшить качество передачи данных и снизить уровень помех. Кабели этой категории применяются в сетях, где требуется более высокая пропускная способность и надёжность. Благодаря улучшенной изоляции и конструкции, кабели категории 6 способны поддерживать более высокие скорости передачи данных на больших расстояниях по сравнению с категорией 5E.

Категория 6А разработана для использования в высокоскоростных сетях. Такие кабели подходят для подключения серверов и других устройств, требующих максимальной скорости передачи данных и высокой надёжности соединения. Кабели 6А обеспечивают ещё более высокую пропускную способность и меньшее затухание сигнала, что делает их идеальными для современных сетевых решений с высокими требованиями к производительности.

Особенности кабелей для внешней прокладки

Кабели, предназначенные для внешней прокладки и маркированные как outdoor, обладают особыми характеристиками, которые позволяют использовать их в сложных погодных условиях. Они устойчивы к морозам и различным осадкам, что делает их подходящими для монтажа снаружи зданий. Внешняя оболочка таких кабелей обычно изготавливается из материалов, устойчивых к ультрафиолетовому излучению, что предотвращает их быстрое старение и разрушение под воздействием солнечного света.

Несмотря на свою устойчивость к внешним воздействиям, такие кабели не рассчитаны на большие пролёты. Это важно учитывать при планировании сетевой инфраструктуры, чтобы избежать потенциальных проблем с надёжностью и долговечностью кабельной системы. При прокладке на больших расстояниях без соответствующей поддержки кабель может провисать, что увеличивает риск механических повреждений и нарушения целостности сигнала.

Особенности патч-кордов

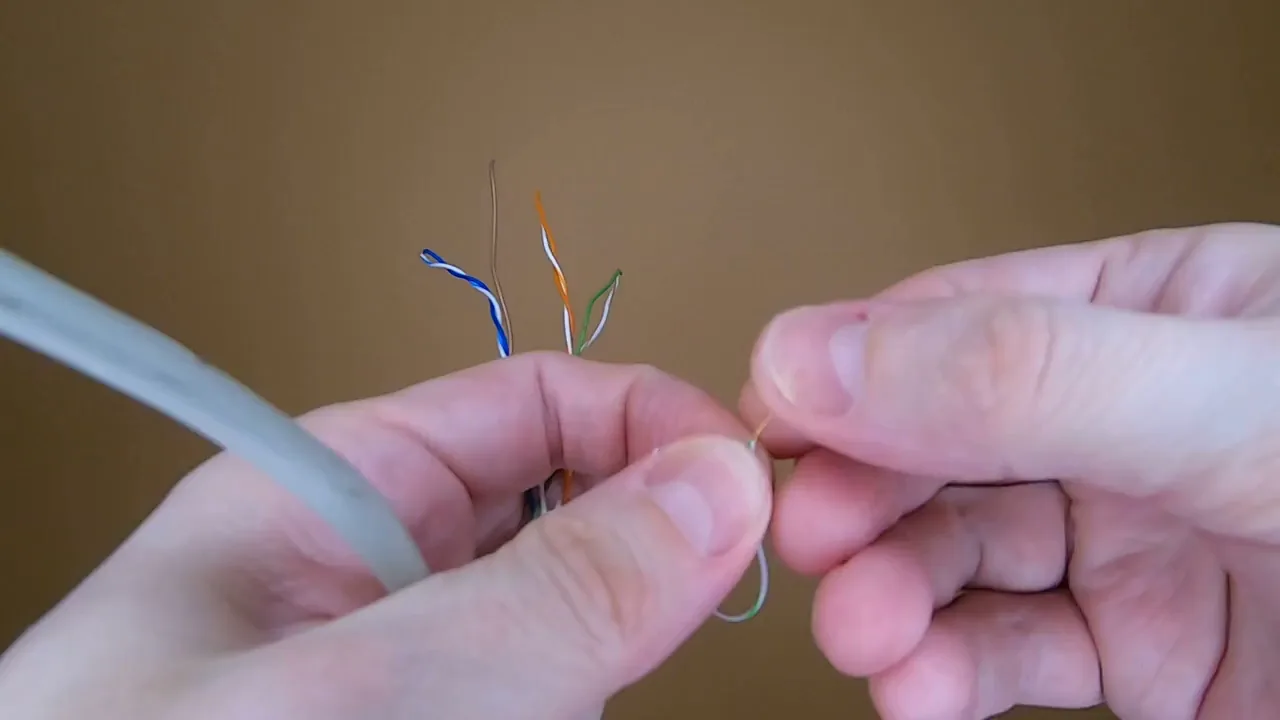

Патч-корды обычно оснащены многожильными проводниками, что обеспечивает им гибкость и удобство при монтаже в условиях ограниченного пространства. Многожильная конструкция позволяет избежать ломкости при частых изгибах, что особенно актуально в серверных комнатах и других местах с плотной компоновкой оборудования. Гибкость патч-кордов упрощает процесс монтажа и снижает риск повреждения кабеля при изменении конфигурации оборудования.

При обжиме патч-кордов критически важно следить за тем, чтобы проводники не соприкасались внутри коннектора. Это предотвращает короткие замыкания и обеспечивает стабильное качество сигнала. Неправильный обжим может привести к снижению скорости передачи данных или полному нарушению соединения. Для обеспечения качественного обжима рекомендуется использовать специализированные инструменты и следовать стандартным процедурам, которые гарантируют правильное соединение проводников с контактами коннектора.

Практика

Чек-лист по материалу

• Проверить маркировку кабеля перед покупкой и использованием.
• Учитывать категорию кабеля в зависимости от требуемой скорости сети.
• Для внешней прокладки выбирать кабели с маркировкой outdoor.
• При работе с патч-кордами внимательно обжимать коннекторы, чтобы избежать короткого соединения.

Справка

Термины из видео

UTP

Неэкранированная витая пара (Unshielded Twisted Pair).

FTP

Витая пара с фольгированным экраном (Foiled Twisted Pair).

SFTP

Витая пара с дополнительным экранированием (Shielded Foiled Twisted Pair).

Outdoor

Маркировка, указывающая на возможность внешней прокладки кабеля.
