Как подключить аналоговое видеонаблюдение своими руками: монтаж камер

Введение и оборудование

В видео показана купольная уличная камера Matrix Teche, однако оборудование может быть любым. Это означает, что рассматриваемый подход не привязан к конкретной модели: последовательность действий и требования к подготовке остаются применимыми и для других камер.

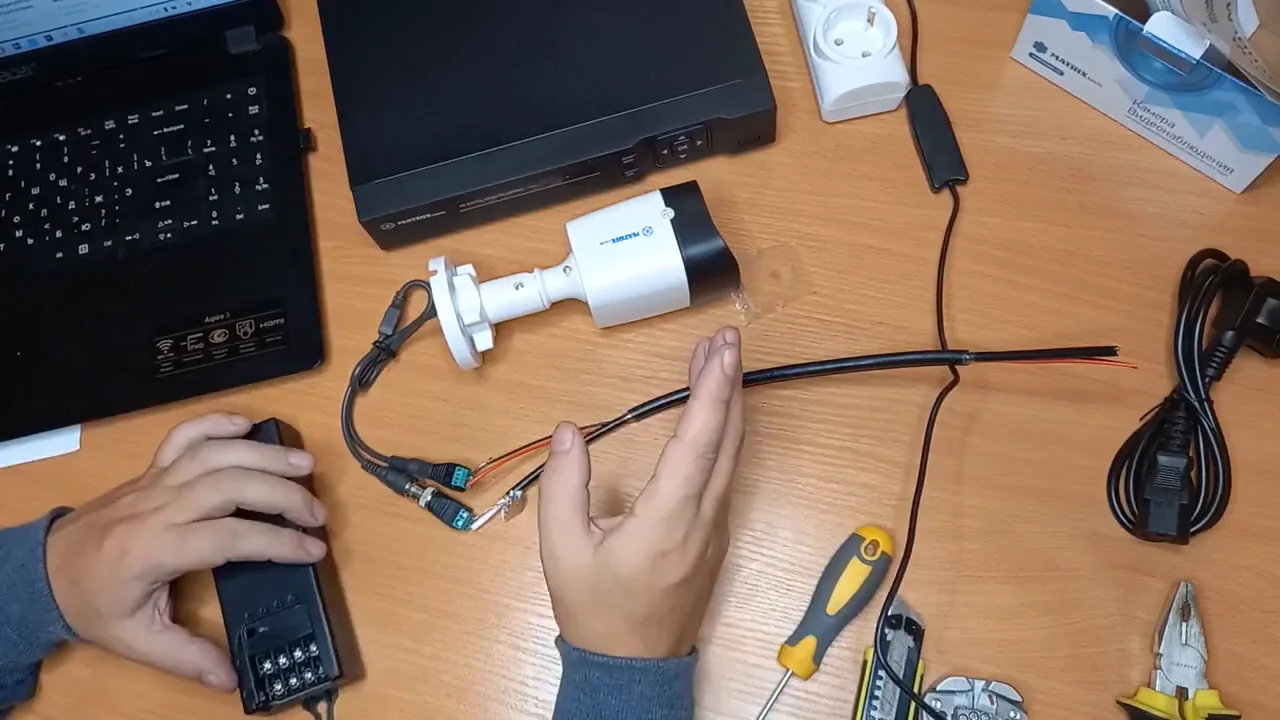

Кабель-провод под одной изоляцией идет и на питание, и на видеокамеру. Поэтому при прокладке важно учитывать, что одна общая оболочка объединяет обе линии, и дальнейшие действия должны исходить из этого факта.

Перед покупкой нужно замерить расстояние до точек установки камеры и регистратора. Замер выполняется до приобретения оборудования, чтобы заранее определить требуемую длину и избежать ошибок при монтаже.

Необходимые инструменты

Для работы нужны отвертка, канцелярский нож, бокорезы (кусачки), возможно пластиковые стяжки. Этот набор охватывает как крепление и подготовку кабеля, так и фиксацию элементов по месту.

Автор говорит, что монтаж может сделать даже ребенок. Такая оценка подчеркивает простоту операций при наличии перечисленных инструментов и не требует дополнительных приспособлений сверх указанных.

Подключение камеры

При подключении камеры необходимо соблюдать полярность питания: красная жила соответствует плюсу, черная — минусу. Для выполнения соединения снимите изоляцию с концов жил примерно на 5 мм, затем засуньте жилы в соответствующие клеммы и закрутите их для обеспечения надежного контакта. После соединения обязательно изолируйте места подключения с помощью специальных колпачков или изоленты, чтобы предотвратить короткое замыкание и окисление.

Для передачи видеосигнала используется коаксиальный кабель, в котором центральная жила является плюсом, а медная оплетка — минусом. При подключении видеосигнала также важно соблюдать полярность: центральная жила подключается к плюсовому контакту разъема, а оплетка — к минусовому. Это обеспечивает корректную передачу сигнала и стабильную работу камеры.

Подключение блока питания и регистратора

Блок питания в системе четырехканальный, как и видеорегистратор. Все разъемы на устройствах подписаны: указаны плюс и минус, а также каналы с 1 по 4. При подключении камер к блоку питания и регистратору необходимо строго соблюдать маркировку, чтобы избежать ошибок и повреждения оборудования.

Для вывода изображения на монитор можно использовать интерфейсы VGA или HDMI, причем HDMI обеспечивает более качественное изображение. Если имеется доступ к интернету, для подключения регистратора к сети заводится витая пара, что позволяет организовать удаленный просмотр и управление системой.

Установка жесткого диска

Перед установкой жесткого диска необходимо снять крышку регистратора и открутить четыре болта, которые удерживают ее. После снятия крышки открывается доступ к внутренним компонентам устройства, включая специальные разъемы для подключения накопителя.

Жесткий диск устанавливается в эти разъемы. Все необходимые болтики для крепления диска входят в комплект поставки, поэтому дополнительно ничего покупать не нужно. Объем жесткого диска может составлять от 1 до 6 ТБ в зависимости от бюджета: чем больше объем, тем больше записей можно хранить.

Завершение и настройка

После установки диска и сборки корпуса регистратор включается в сеть. На подключенном мониторе появляется изображение с камер, что свидетельствует о готовности системы к дальнейшей работе.

Остается настроить регистратор. Для управления в комплекте идет мышь, которая позволяет удобно перемещаться по меню и задавать параметры записи, расписание и другие опции.

В качестве примера эффективности такого подхода: автор установил три камеры в офисе за пару часов, включая монтаж, подключение и базовую настройку.

Практика

Чек-лист по материалу

• Замерить расстояние от регистратора до мест установки камер и купить кабель нужной длины.
• Приобрести камеры, блок питания, видеорегистратор и жесткий диск.
• Подготовить инструменты: отвертку, канцелярский нож, бокорезы, стяжки.
• Подключить питание камеры: красный — плюс, черный — минус, снять изоляцию 5 мм, закрутить, изолировать.
• Подключить видеосигнал: центральная жила — плюс, оплетка — минус, аккуратно, чтобы волоски не замкнули.
• Подключить камеры к блоку питания и регистратору согласно подписям (плюс/минус, каналы 1-4).
• Установить жесткий диск в регистратор, закрепить болтами.
• Подключить монитор через HDMI или VGA, при необходимости — интернет-кабель.
• Включить питание и проверить изображение на мониторе.
• Настроить регистратор с помощью мыши.

Справка

Термины из видео

Видеорегистратор

Устройство для записи и хранения видео с камер, в видео упоминается четырехканальный регистратор.

Блок питания

Устройство для подачи питания на камеры, в видео используется четырехканальный блок питания.

Кабель-провод под одной изоляцией

Кабель, совмещающий линии питания и видеосигнала в одной оболочке.

Витая пара

Кабель для подключения к интернету, упоминается для сетевого подключения регистратора.

HDMI

Интерфейс для передачи видео и аудио на монитор, обеспечивает более качественное изображение по сравнению с VGA.

VGA

Аналоговый интерфейс для подключения монитора.
