Как подключить IP-домофон BEWARD с питанием 12 В

Комплектация IP-домофона BEWARD

В комплект поставки IP-домофона BEWARD входят наклейка, инструкция по подключению, диск с программным обеспечением, вызывная панель, кронштейн и коммутационная коробка. Кронштейн состоит из защитной панели и основания, а коммутационная коробка представлена одноканальным или трёхканальным контроллером, который позволяет подключать до трёх исполнительных устройств. Дополнительно в комплект включён набор крепежа.

Такое сочетание элементов задаёт последовательность работы: сначала используются инструкция по подключению и диск с программным обеспечением, затем монтируются вызывная панель и кронштейн, а коммутационная коробка обеспечивает подключение исполнительных устройств. Наклейка и комплект крепежа дополняют поставку, а выбор одноканального или трёхканального контроллера определяет, сколько исполнительных устройств можно задействовать.

Соединение вызывной панели и коммутационной коробки

Вызывная панель и коммутационная коробка соединяются с помощью патч-корда. Это связывает панель с контроллером, который входит в состав коммутационной коробки и позволяет подключать до трёх исполнительных устройств.

Для герметичности подключения вызывной панели в комплекте крепежа предусмотрена специальная резиновая прокладка. Она применяется при соединении панели, поэтому её использование следует за прокладкой патч-корда и предшествует окончательной фиксации элементов с помощью крепежа.

Подключение питания и сети

Перед началом работы убедитесь, что устройство обесточено. Подключение питания выполняется в соответствующий разъём, расположенный на корпусе домофона. К этому разъёму подводится питание 12 В от источника постоянного тока. Важно соблюдать полярность, указанную на корпусе или в инструкции, чтобы избежать повреждения устройства.

После подачи питания необходимо подключить домофон к сети. Для этого выход устройства соединяется с локальной сетью или интернетом с помощью сетевого кабеля. В зависимости от модели может использоваться разъём Ethernet или клеммная колодка. После подключения проверьте индикацию на корпусе: она должна сигнализировать о наличии питания и сетевом соединении.

Только после успешного подключения питания и сети можно переходить к монтажу кронштейна и установке домофона. Убедитесь, что кабели не натянуты и имеют запас для удобного монтажа.

Монтаж кронштейна и установка домофона

Металлическое основание кронштейна монтируется на стену. Для этого выберите ровную поверхность, разметьте отверстия под крепёж и просверлите их. Закрепите основание с помощью дюбелей и винтов, входящих в крепёжный комплект. Убедитесь, что основание установлено горизонтально и надёжно зафиксировано.

На подготовленное основание устанавливается домофон. Совместите крепёжные элементы на корпусе домофона с ответными частями на основании и аккуратно насадите устройство. После установки домофон фиксируется при помощи секретного винта и ключа из крепёжного комплекта. Секретный винт предотвращает несанкционированное снятие устройства.

Затяните винт ключом до упора, но без чрезмерного усилия, чтобы не повредить резьбу. Проверьте, что домофон плотно прилегает к основанию и не шатается. По завершении монтажа можно подать питание и проверить работоспособность устройства.

Первичная настройка через веб-интерфейс

На ноутбук устанавливается программное обеспечение с диска. После установки с помощью программы IP Searcher выполняется поиск подключённого домофона. Это позволяет обнаружить устройство в сети и перейти к его настройке.

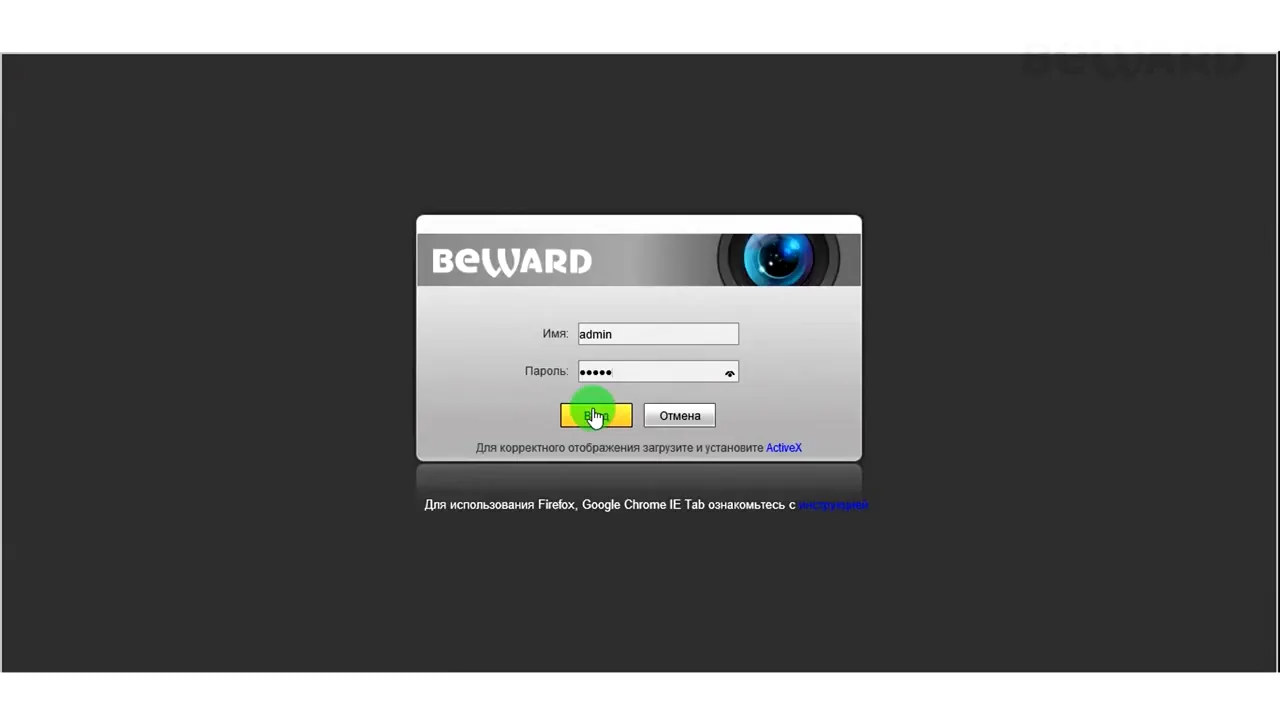

Найденное устройство открывается через веб-браузер. Для входа используются логин и пароль по умолчанию Admin/Admin. Таким образом, первичная настройка выполняется через веб-интерфейс после установки ПО и поиска домофона программой IP Searcher.

Настройка работы с программой BEWARD Intercom

Программа BEWARD Intercom устанавливается с диска. В поле пароль вводится admin и выполняется переход далее. Затем создаётся уникальный пароль. После этого домофон успешно добавляется в программу.

При нажатии кнопки вызова на панели на рабочем столе всплывает окно BEWARD Intercom. В окне можно ответить на вызов, открыть дверь, сделать снимок пришедшего, начать или остановить запись видео принудительно, перейти к журналу событий.

Вкладка настройки позволяет изменять параметры записи видео и работы домофона. Так программа обеспечивает не только приём вызовов, но и управление дверью, фиксацию событий и настройку записи.

Практика

Чек-лист по материалу

• Проверьте наличие всех компонентов в комплекте.
• Соедините вызывную панель и коммутационную коробку патч-кордом, установив резиновую прокладку для герметичности.
• Подключите питание 12 В и сетевой кабель (локальная сеть или интернет).
• Закрепите металлическое основание кронштейна на стене.
• Установите домофон на основание и зафиксируйте секретным винтом с помощью ключа.
• Установите ПО с диска на компьютер.
• Запустите IP Searcher для поиска домофона в сети.
• Откройте веб-интерфейс домофона по IP-адресу, войдите с логином Admin и паролем Admin.
• Установите и запустите программу BEWARD Intercom.
• Введите пароль admin, создайте уникальный пароль и добавьте домофон.
• Проверьте работу вызова: при нажатии кнопки на панели должно появляться окно BEWARD Intercom.
• Настройте параметры записи и работы домофона во вкладке настроек.

Справка

Термины из видео

Вызывная панель

Устройство с кнопкой вызова, устанавливаемое на стене для связи с домофоном.

Кронштейн

Монтажное приспособление, состоящее из защитной панели и основания, для крепления домофона на стене.

Коммутационная коробка

Устройство (одноканальный или трёхканальный контроллер), позволяющее подключать до трёх исполнительных устройств.

Патч-корд

Соединительный кабель для подключения вызывной панели к коммутационной коробке.

IP Searcher

Программа для поиска IP-устройств в локальной сети.

BEWARD Intercom

Программа для управления домофоном с компьютера: приём вызовов, открытие двери, запись видео и др.

Секретный винт

Крепёжный элемент, фиксирующий домофон на кронштейне и требующий специального ключа для откручивания.
