BEWARD B89R-5260Z18: уличная PTZ IP-камера с 2xWDR и 18x зумом

Назначение и условия эксплуатации

Модель специально разработана для эксплуатации в экстремальных условиях. Это определяет её конструктивные особенности, направленные на обеспечение стабильной работы в самых суровых окружающих средах.

Металлический корпус камеры надёжно защищён от влаги и пыли по стандарту IP66. Благодаря этому камера может работать даже на 40-градусном морозе, не теряя функциональности.

Высококачественная система обогрева препятствует запотеванию объектива, налипанию снега и обледенению подвижных частей камеры. Таким образом, система обогрева в сочетании с защитным корпусом обеспечивает бесперебойную работу устройства в экстремальных погодных условиях.

Сенсор и качество изображения

Модуль видеокамеры оснащён высокочувствительным 2-мегапиксельным КМОП-сенсором Sony Exmor R. Этот сенсор является ключевым компонентом, определяющим качество формируемого изображения.

Сенсор формирует безупречные изображения Full HD в реальном времени. Высокая чувствительность сенсора позволяет получать чёткую картинку даже в условиях недостаточной освещённости, что особенно важно при эксплуатации в экстремальных условиях, где освещение может быть нестабильным.

Оптический зум и ИК-подсветка

Скоростной зум-объектив обеспечивает 18-кратное увеличение, что позволяет фиксировать объекты на большом удалении. Для работы в условиях недостаточной освещённости модуль подсветки оснащён ИК-светодиодами третьего поколения с увеличенным ресурсом работы и высокой стабильностью параметров. Дальность подсветки достигает 140 метров.

Угол излучения подсветки автоматически изменяется в зависимости от зума, поэтому освещение распределяется равномерно и соответствует полю зрения камеры. Это означает, что при изменении кратности увеличения подсветка подстраивается под текущий кадр, сохраняя равномерность засветки.

Подсветка и видеомодуль максимально разнесены, что снижает эффект засветки и исключает блики и отражения от защитного стекла. Такое конструктивное решение напрямую связано с качеством изображения: разнесение элементов устраняет паразитную засветку, которая могла бы возникать при близком расположении источника ИК-излучения и объектива.

Расширенный динамический диапазон 2xWDR

Поддерживается функция 2-кратного аппаратного расширения динамического диапазона Double Scan. При работе камера снимает два кадра с разными значениями электронного затвора.

После комбинирования этих кадров формируется картинка с высоким качеством отображения как очень тёмных, так и засвеченных участков изображения. Таким образом, последовательность действий — съёмка двух кадров с разной экспозицией и их последующее объединение — обеспечивает одновременную проработку деталей в тенях и светах.

Функции видеонаблюдения и кодирование

Предусмотрены режим высокоскоростной съёмки и функция стабилизации изображения. Высокоскоростная съёмка позволяет фиксировать быстрые процессы, а стабилизация изображения снижает влияние колебаний, что в совокупности обеспечивает более пригодный для анализа видеоматериал.

Поддерживается одновременное кодирование до четырёх видеопотоков в форматах H.264 и MJPEG. Такое кодирование даёт возможность формировать несколько потоков с разными параметрами, а выбор между H.264 и MJPEG определяет способ сжатия для каждого из них.

Поддерживается работа с картами памяти. Это означает, что запись может сохраняться на карту памяти, а перечисленные функции съёмки и кодирования применяются в рамках такой работы с носителем.

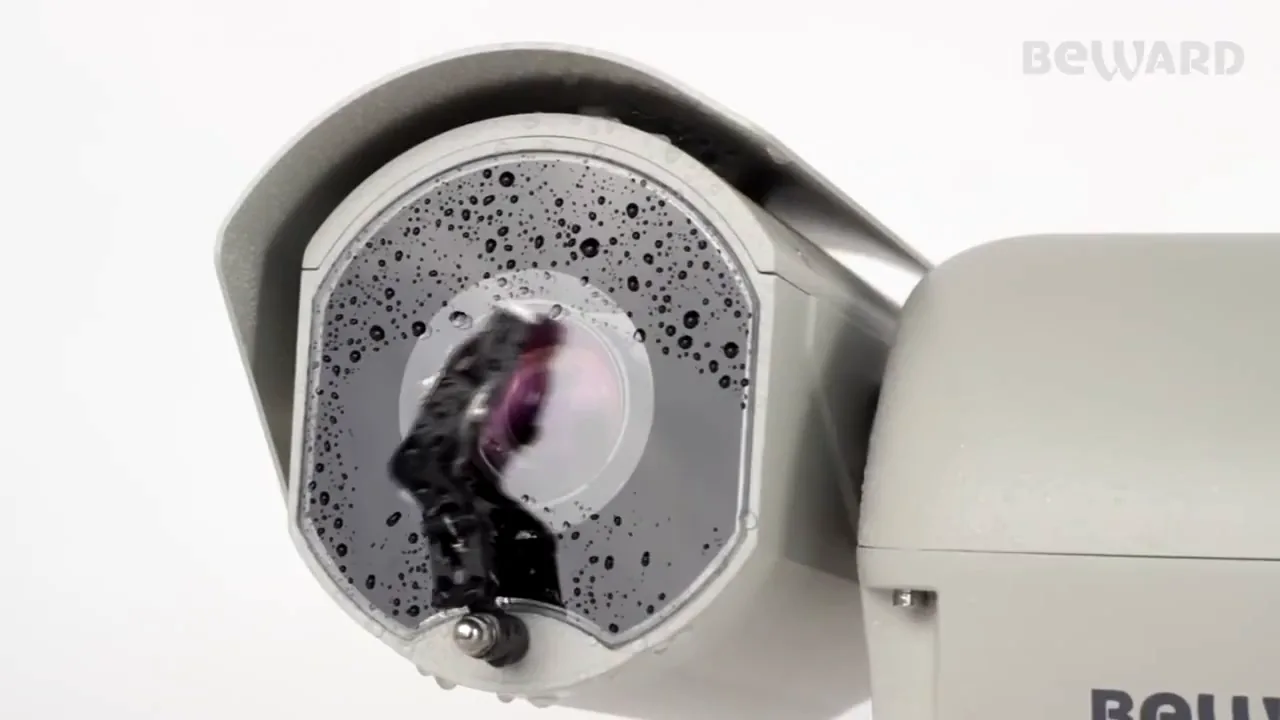

Система омывания

Для эффективного наблюдения в местах с высокой степенью загрязнённости поможет система омывания с возможностью подачи жидкости на высоту до 10 метров. Подача жидкости на такую высоту позволяет обслуживать наблюдение в условиях, где загрязнение затрудняет обзор.

Система омывания оснащена датчиком контроля уровня жидкости. Датчик отслеживает уровень жидкости, что связано с работой системы омывания и её способностью подавать жидкость на указанную высоту.

Практика

Чек-лист по материалу

• Убедиться в соответствии условий эксплуатации: температура от -40°C, защита IP66.
• Проверить работу системы обогрева для предотвращения запотевания и обледенения.
• Настроить 18-кратный оптический зум и проверить автоматическое изменение угла ИК-подсветки.
• Активировать аппаратный 2xWDR (Double Scan) для сцен с большим перепадом освещённости.
• Проверить кодирование до четырёх потоков в H.264 и MJPEG.
• Установить и проверить карту памяти для локальной записи.
• При необходимости подключить и проверить систему омывания с датчиком уровня жидкости.

Справка

Термины из видео

PTZ

Поворотная IP-камера (pan-tilt-zoom), как указано в названии модели.

IP66

Стандарт защиты корпуса от влаги и пыли, которому соответствует металлический корпус камеры.

Sony Exmor R

Высокочувствительный 2-мегапиксельный КМОП-сенсор, формирующий изображение Full HD в реальном времени.

2xWDR (Double Scan)

Аппаратное 2-кратное расширение динамического диапазона: камера снимает два кадра с разными значениями электронного затвора и комбинирует их для качественной проработки тёмных и засвеченных участков.

ИК-подсветка

Инфракрасная подсветка на светодиодах третьего поколения с дальностью до 140 метров и автоматическим изменением угла излучения в зависимости от зума.

Система омывания

Жидкостно-механическая система очистки стекла камеры с подачей жидкости на высоту до 10 метров и датчиком контроля уровня жидкости.
