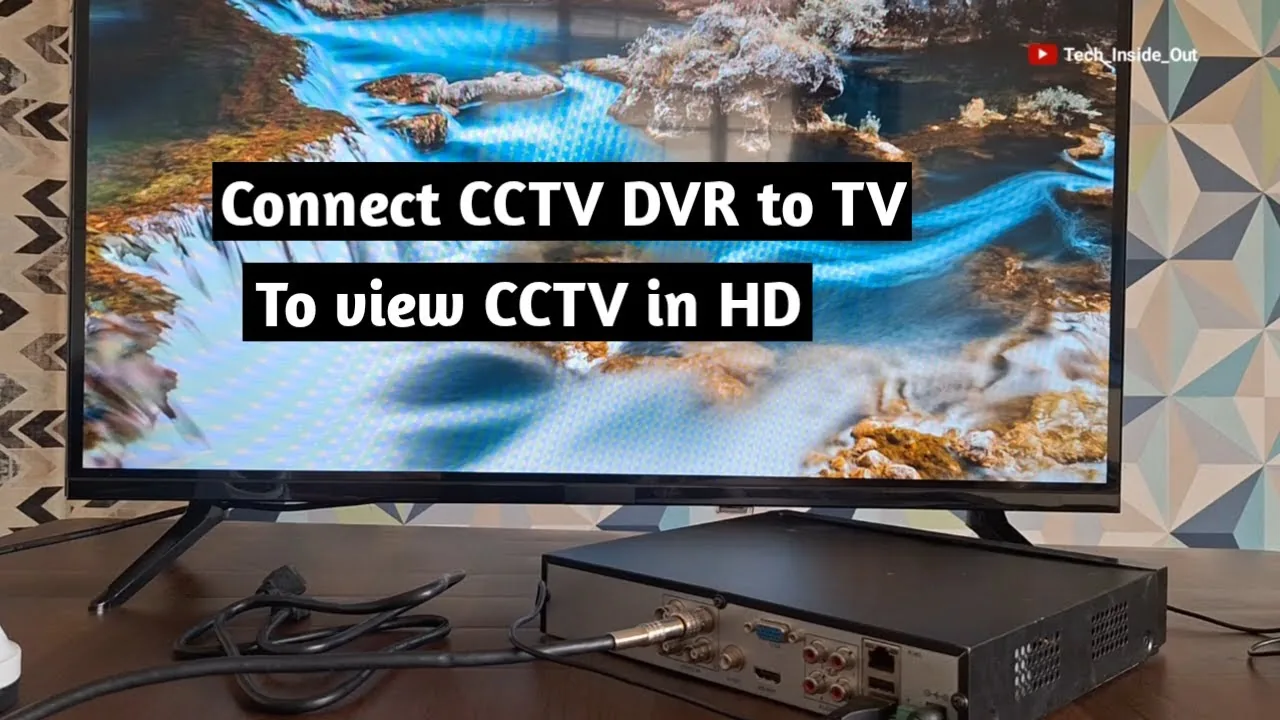

Как подключить видеорегистратор (DVR) к телевизору через HDMI

Необходимое оборудование

Для подключения видеорегистратора к телевизору потребуется три компонента: сам видеорегистратор (DVR), который обязательно должен иметь HDMI-выход; телевизор, оснащённый HDMI-входом; и HDMI-кабель для соединения этих устройств. Наличие HDMI-портов на обоих устройствах является ключевым условием, поскольку именно через этот интерфейс передаётся цифровой видеосигнал высокого разрешения.

Убедитесь, что ваш DVR и телевизор соответствуют этим требованиям. Если какое-либо из устройств не имеет HDMI-разъёма, данная схема подключения не будет работать. HDMI-кабель должен быть исправен и подходить по длине для удобного размещения оборудования.

Перед началом подключения рекомендуется выключить и DVR, и телевизор, чтобы избежать возможных повреждений портов при вставке кабеля. Также стоит проверить, что на обоих устройствах HDMI-порты не заблокированы пылью или посторонними предметами, так как это может помешать плотному соединению. Если кабель имеет ферритовые фильтры (утолщения на концах), убедитесь, что они не мешают подключению, и при необходимости расположите их ближе к разъёмам для снижения электромагнитных помех.

Подключение кабеля

Возьмите HDMI-кабель и вставьте один его конец в HDMI-выход, расположенный на задней панели видеорегистратора. Этот разъём обычно подписан как HDMI OUT или просто HDMI. Убедитесь, что коннектор плотно вошёл в гнездо, чтобы обеспечить надёжный контакт.

Затем подключите другой конец кабеля к HDMI-порту на задней панели телевизора. В рассматриваемом примере используется порт с маркировкой HDMI 3, однако вы можете задействовать любой свободный HDMI-вход на вашем телевизоре. Главное — запомнить номер порта, так как позже потребуется выбрать соответствующий источник сигнала в меню телевизора.

После того как оба конца кабеля подключены, можно включать оборудование. На телевизоре необходимо переключить вход на тот HDMI-порт, к которому вы подключили кабель. Обычно это делается кнопкой Source или Input на пульте, после чего на экране появится изображение с видеорегистратора.

При подключении кабеля важно не перепутать направление: коннекторы HDMI симметричны, но вставлять их нужно до щелчка. Если кабель не входит свободно, проверьте ориентацию разъёма — возможно, он перевёрнут. После подключения слегка покачайте кабель у разъёмов, чтобы убедиться в отсутствии люфта, который может привести к потере сигнала. Если на корпусе DVR или телевизора есть несколько HDMI-портов, выбирайте тот, который удобнее расположен для прокладки кабеля, но при этом обязательно запомните его номер для последующей настройки.

Выбор источника сигнала на телевизоре

Для начала возьмите пульт от телевизора и нажмите кнопку Source (или Источник). Эта кнопка обычно расположена в верхней части пульта и может быть обозначена как Input, AV или значок с квадратом и стрелкой. После нажатия на экране появится список доступных источников сигнала.

В этом списке необходимо выбрать HDMI-порт, к которому подключен DVR. Например, если DVR подключен к разъему HDMI 3, выберите пункт "HDMI 3". Убедитесь, что вы выбираете именно тот порт, который использовали при подключении, так как выбор неправильного порта приведет к отсутствию сигнала.

После того как нужный порт будет подсвечен, нажмите кнопку OK или Select на пульте для подтверждения выбора. Телевизор переключится на выбранный источник, и на экране должно появиться изображение с DVR.

Если в списке источников несколько пунктов с одинаковым названием (например, HDMI 1, HDMI 2 и т.д.), ориентируйтесь на номер порта, который вы запомнили при подключении. Некоторые телевизоры автоматически определяют активный источник и могут переключиться сами, но если этого не произошло, выполните ручной выбор. После подтверждения выбора телевизор может на несколько секунд показать чёрный экран — это нормально, так как идёт установка соединения с DVR. Если изображение не появляется, повторите выбор источника или проверьте, включён ли DVR.

Проверка подключения

После выбора правильного источника на экране телевизора появится интерфейс DVR. Это означает, что подключение выполнено корректно и сигнал передается. Если интерфейс не появился, проверьте, включен ли DVR и правильно ли подключены кабели.

Теперь вы можете управлять DVR с помощью его пульта или через интерфейс на экране. Используйте пульт DVR для навигации по меню, выбора каналов или настроек. Также можно управлять через экранное меню, если DVR поддерживает управление с телевизора.

Если изображение на экране отсутствует, но DVR включён, проверьте, не выбран ли на DVR другой видеовыход (например, композитный). Некоторые DVR автоматически переключаются на HDMI при обнаружении подключения, но если нет, зайдите в меню настроек DVR и выберите HDMI в качестве основного выхода. Также убедитесь, что кабель не повреждён — попробуйте заменить его на другой, если есть возможность. Если после всех проверок изображение так и не появилось, возможно, неисправен один из HDMI-портов, и потребуется обратиться в сервисный центр.

Практика

Чек-лист по материалу

• Убедитесь, что DVR и телевизор выключены перед подключением.
• Подключите HDMI-кабель к DVR и телевизору.
• Включите DVR и телевизор.
• На пульте телевизора нажмите Source.
• Выберите соответствующий HDMI-вход.
• Проверьте, отображается ли изображение с DVR.

Справка

Термины из видео

DVR

Цифровой видеорегистратор, устройство для записи и хранения видеосигнала с камер видеонаблюдения.

HDMI

Интерфейс для передачи высококачественного цифрового видео и аудио.

HDMI-выход

Разъем на устройстве для вывода видеосигнала через HDMI.

HDMI-вход

Разъем на телевизоре для приема видеосигнала через HDMI.

Источник сигнала

Функция телевизора для выбора активного входа (например, HDMI, AV).
