Как самостоятельно подключить SIP домофон BEWARD DKS10121

Подготовка и разделение оборудования

Все оборудование, участвующее в подключении, условно разделяется на две группы: зона входной двери и зона электромонтажного шкафа. В зоне входной двери находятся электромагнитный замок, кнопка открытия двери, коммутационная коробка, диодная сборка ДВ-2-01, лампа ЛБН-01 и вызывная панель BEWARD DKS10121. В зоне шкафа — блок питания, коммутатор ККМ-100С2, аналоговая трубка и провода.

Рассматривается случай, когда длина трассы составляет от 5 до 15 метров. Прокладываются четыре кабеля: две витые пары для подключения координатно-матричной системы и сетевого интерфейса, а также два кабеля ШВВП (2х0.75) для питания домофона и электромагнитного замка. Важно: не допускается подключение питания домофона и замка по одному кабелю, так как наведенный импульс может пройти в домофон, что может привести к его неверному функционированию либо зависанию.

Проверка наличия диода в замке

Первым шагом является определение наличия диода в электромагнитном замке. Для этого соединяем провода питания замка с одним из кабелей ШВВП. Второй конец ШВВП подключаем к блоку питания через контрольную лампу ЛБН-01. Подключаем любой контакт лампы к минусу блока питания, второй контакт лампы соединяем с одним из контактов ШВВП, а второй контакт ШВВП подключаем к плюсу блока питания.

Если лампа горит ярко при одной полярности и тускло при другой – диод в замке есть. Если при изменении полярности лампа загорается одинаково тускло в обоих случаях – диода нет, и его необходимо установить. Внимание: монтаж диодов в иных точках, кроме тех, что указаны в схемах, запрещен.

Коммутация питания и замка

Если электромагнитный замок не имеет отсека, диодная сборка ДВ2-01 устанавливается в электромонтажной коробке. Подключение замка происходит по схеме 'нормально открыто', то есть когда домофон обесточен, дверь в подъезд открыта. В целях безопасности жильцов рекомендуется именно это подключение, хотя возможны и другие схемы.

Коммутация: плюс от блока питания (коричневый провод ШВВП) соединяем с плюсом от вспомогательного кабеля, который пойдет в домофон. Минус от блока питания устанавливаем в диодную сборку с той стороны, где нет полосы на диоде. Один из контактов замка подключаем к диодной сборке со стороны маркировки на диоде, другой – с противоположной стороны. Минус от вспомогательного кабеля, идущего в домофон, подключаем к диодной сборке со стороны полосы на диоде.

Подключение координатно-матричного коммутатора и трубки

Координатно-матричный коммутатор ККМ-100С2 подключается при помощи витой пары. На одном конце витой пары провода бело-зеленый, бело-синий и бело-оранжевый скручиваются и подключаются к контакту GND (земля). На противоположной стороне ККМ провода оранжевый, синий и зеленый скручиваются и подключаются к контакту LN, а оставшиеся коричневый и бело-коричневый скручиваются и подключаются к контакту LU. К контакту +U подключается вспомогательный провод, который пойдет в плюс блока питания.

Аналоговая трубка подключается: плюс (коричневый провод) к шине десятков, минус (синий провод) к шине единиц. Например, для квартиры 25: плюс к контакту D2, минус к E5.

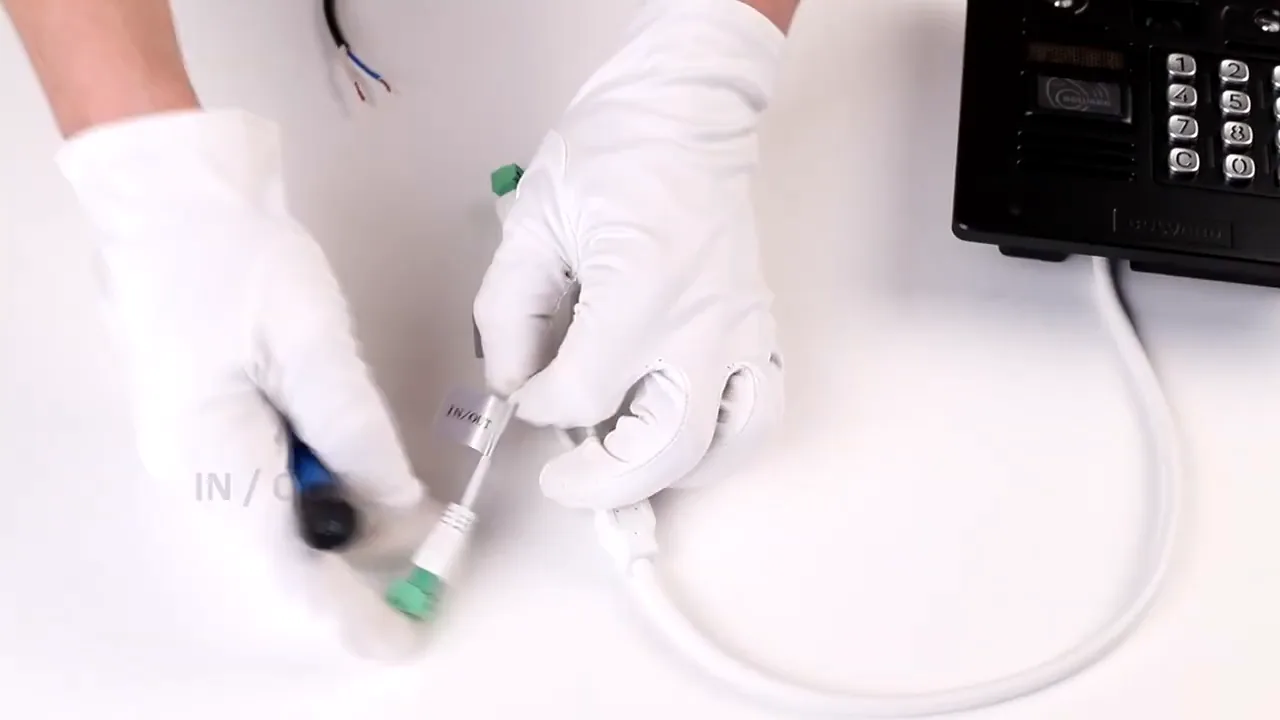

Подключение питания домофона и сети

Для подключения питания домофона используется отвод кабеля домофона с маркировкой PWR. Берем кабель ШВВП и подключаем плюс к контакту плюс, минус к контакту минус данной клеммы (коричневый в плюс, синий в минус). Обратный конец ШВВП подключаем к блоку питания: плюс в плюс, минус в минус.

Для подключения сетевого интерфейса используем вторую витую пару. Пропускаем кабель через герметичный разъем, обжимаем и подключаем к отводу кабеля домофона с маркировкой LAN. Закручиваем герметичный разъем. Подключение завершено.

Проверка работоспособности

После завершения подключения необходимо проверить правильность работы системы. Вызываем квартиру 25 — должен идти звонок на трубку. Проверяем открытие двери с трубки. Проверяем кнопку открытия главной двери — замок должен сработать. Система работает.

Практика

Чек-лист по материалу

• Проверить наличие диода в замке с помощью лампы ЛБН-01.
• Установить диодную сборку ДВ2-01, если диода нет.
• Подключить питание замка и домофона разными кабелями.
• Подключить замок по схеме 'нормально открыто'.
• Подключить координатно-матричный коммутатор ККМ-100С2.
• Подключить аналоговую трубку к шинам десятков и единиц.
• Подключить питание домофона к клемме PWR.
• Подключить сетевой кабель к разъему LAN.
• Проверить вызов, открытие двери и кнопку.

Справка

Термины из видео

SIP-домофон

Устройство для видеосвязи и управления доступом, работающее по протоколу SIP.

Координатно-матричный коммутатор

Устройство для подключения аналоговых трубок к вызывной панели, обеспечивающее адресацию квартир.

Диодная сборка

Устройство для защиты от перенапряжения и правильной работы электромагнитного замка.

ШВВП

Кабель с медными жилами в ПВХ изоляции, используется для питания.

Витая пара

Кабель для передачи данных, используется для сетевого подключения и координатно-матричной системы.

Электромагнитный замок

Устройство, удерживающее дверь в закрытом состоянии за счет электромагнита.

Нормально открыто

Схема подключения, при которой дверь открыта при отсутствии питания.

Нормально закрыто

Схема подключения, при которой дверь закрыта при отсутствии питания.
