В статье представлена инструкция по подключению электромагнитного OSDP замка к контроллеру СКУД, включая подготовку, физическое подключение, настройку в веб-интерфейсе и конфигурацию устройств.
Главное из материала
Основные выводы
- Особенность замка — наличие датчика открытия двери
- Для удобства монтажа используется соединительная коробка Ctrl Gate
- Каждая клемная колодка предназначена для отдельного устройства
- После физического подключения необходимо настроить замок в системе через веб-интерфейс контроллера
- Важно правильно обозначить провода и убедиться в правильности подключения перед подачей питания
Подготовка к подключению
Для начала необходимо подготовить соединительную коробку Ctrl Gate, которая будет служить центральным узлом для подключения всех компонентов системы. Перед началом работы следует убедиться, что коробка не имеет видимых повреждений и все клеммные колодки находятся в исправном состоянии.
Следующим шагом является обеспечение питания системы. Требуется подключить источник питания с напряжением 12 В. Это обеспечит работу всех элементов системы, зависящих от электропитания. Перед подключением источника питания необходимо проверить соответствие напряжения и полярности, чтобы избежать повреждения компонентов.
Также необходимо подготовить линию связи RS485, которая позволит осуществлять обмен данными между контроллером и другими устройствами системы. Правильная настройка этой линии критически важна для обеспечения надёжной работы всей системы. Следует проверить качество кабеля и правильность подключения контактов, чтобы минимизировать риск помех и потерь данных.

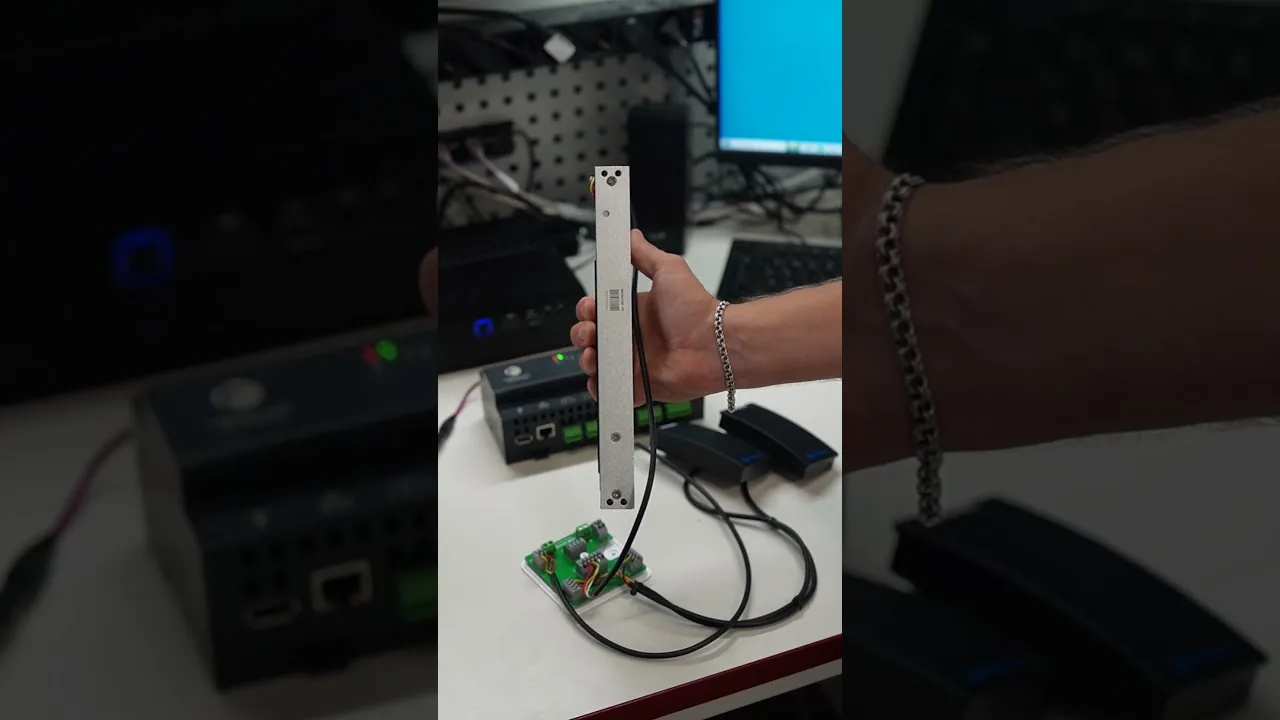

Физическое подключение замка
Каждый компонент системы подключается к соединительной коробке через отдельные клеммные колодки. Каждая колодка предназначена для подключения конкретного устройства, что упрощает процесс монтажа и последующего обслуживания. Перед подключением необходимо убедиться, что все колодки свободны от коррозии и повреждений.
Важно правильно идентифицировать провода перед подключением. Красный провод обозначает плюс, чёрный — минус, а жёлтый и зелёный провода используются как программируемые входы. Неправильное подключение может привести к неисправности системы или повреждению компонентов. Рекомендуется использовать маркировку или цветовую схему для упрощения идентификации проводов.
После того как все устройства подключены к соответствующим клеммным колодкам, необходимо подать питание на контроллер. Это позволит проверить работоспособность системы и убедиться в правильности выполненных подключений. При подаче питания следует наблюдать за индикаторами на контроллере и других устройствах, чтобы убедиться в отсутствии ошибок.
Настройка в веб-интерфейсе контроллера
Для начала работы с контроллером необходимо войти в его веб-интерфейс. Для этого используется IP-адрес контроллера и учётные данные по умолчанию. После успешного входа пользователь получает доступ к настройкам устройства. Перед изменением параметров рекомендуется ознакомиться с руководством пользователя или справочной системой веб-интерфейса.
Одним из важных параметров, который необходимо настроить, является максимальная скорость интерфейсов RS485. Рекомендуется установить значение 115200 для обеспечения оптимальной работы системы. Это позволит достичь необходимой скорости передачи данных между контроллером и подключёнными устройствами. После изменения параметра скорости следует сохранить настройки и перезагрузить контроллер.
После настройки параметров скорости следует выполнить поиск и добавление устройств в список. Это необходимо для того, чтобы контроллер мог взаимодействовать с каждым устройством в системе. В процессе добавления устройств система автоматически определяет их параметры и возможности. Пользователь должен убедиться, что все необходимые устройства обнаружены и добавлены в список.
Конфигурация устройств и связывание с замком
После того как устройства добавлены в систему, необходимо сконфигурировать их в точку прохода. Это означает, что каждое устройство привязывается к определённой зоне или точке, где оно будет выполнять свои функции. Такая конфигурация позволяет системе корректно обрабатывать сигналы от устройств и управлять доступом в соответствующие зоны. При конфигурации точек прохода следует учитывать физическое расположение устройств и зоны их действия.
Следующий шаг — перенос считывателей и изменение их направления. Это может потребоваться, если изначально устройства были установлены не в тех местах или их направление работы нужно изменить. Перенос и перенастройка считывателей обеспечивают правильное считывание данных и взаимодействие с системой контроля доступа. При изменении направления работы считывателей необходимо обновить соответствующие настройки в веб-интерфейсе контроллера.
Заключительный этап — связывание считывателей с замками. После успешной авторизации система должна открывать замки, что обеспечивается настройкой связи между считывателями и замками. Это позволяет создать полноценную систему контроля доступа, где каждый считыватель отвечает за открытие определённого замка после проверки прав доступа пользователя. После настройки связи необходимо провести тестирование системы, чтобы убедиться в корректной работе всех компонентов.
Практика
Чек-лист по материалу
- Подключить питание 12 В и линию связи RS485
- Проверить обозначение проводов
- Подать питание на контроллер после проверки подключения
- Войти в веб-интерфейс контроллера
- Настроить интерфейсы RS485 на максимальную скорость
- Добавить устройства в список через поиск
- Сконфигурировать устройства в точку прохода
- Связать считыватели с замками
Справка
Термины из видео
- OSDP замок
- Электромагнитный замок с поддержкой протокола OSDP, используемого для связи с контроллером СКУД
- СКУД
- Система контроля и управления доступом
- RS485
- Стандарт интерфейса для связи устройств в системах контроля и управления
