Как выбрать кабель для IP или аналоговой камеры видеонаблюдения

Введение: важность выбора кабеля

При проектировании систем видеонаблюдения часто возникает вопрос, какой кабель заложить. Этот выбор является критическим, поскольку от него зависит работоспособность всей системы. Каждый кабель имеет свои плюсы, минусы и способы подключения, что необходимо учитывать на этапе проектирования.

Неправильный выбор кабеля может привести к нерабочей системе, поэтому важно понимать различия между типами кабелей и их совместимость с оборудованием. В следующих разделах мы рассмотрим основные типы камер и соответствующие им кабели.

Типы камер и соответствующие кабели

Для IP-камер (цифровых) используется витая пара. Этот тип кабеля обеспечивает передачу цифрового сигнала и часто применяется в современных системах видеонаблюдения.

Для аналоговых камер (AHD, HD-CVI, HD-TVI, CVBS) используется коаксиальный кабель с волновым сопротивлением 75 Ом. Он предназначен для передачи аналогового видеосигнала.

Перепутывание типов кабелей приводит к нерабочей системе. Например, если для IP-камеры использовать коаксиальный кабель, а для аналоговой — витую пару, система не будет функционировать. Поэтому важно строго соответствовать типу камеры и кабеля.

IP-видеонаблюдение на витой паре

IP-камеры передают видео в цифровом формате по протоколу TCP/IP, что позволяет подключать их через разъем RJ-45, как обычное сетевое оборудование. Благодаря поддержке PoE (Power over Ethernet) питание до 75 Вт подается по свободным парам витой пары, поэтому один кабель одновременно передает питание, видео и управление. Это упрощает монтаж и снижает затраты на дополнительные провода.

Такие камеры обеспечивают разрешение до 4K, при этом встречаются модели на 2 и 32 Мп, что гарантирует высокую детализацию изображения. Дальность передачи данных по витой паре достигает 100 метров, чего достаточно для большинства объектов. Система легко интегрируется в существующие СКС (структурированные кабельные системы), так как использует стандартные сетевые компоненты.

Аналоговое видеонаблюдение на коаксиальном кабеле

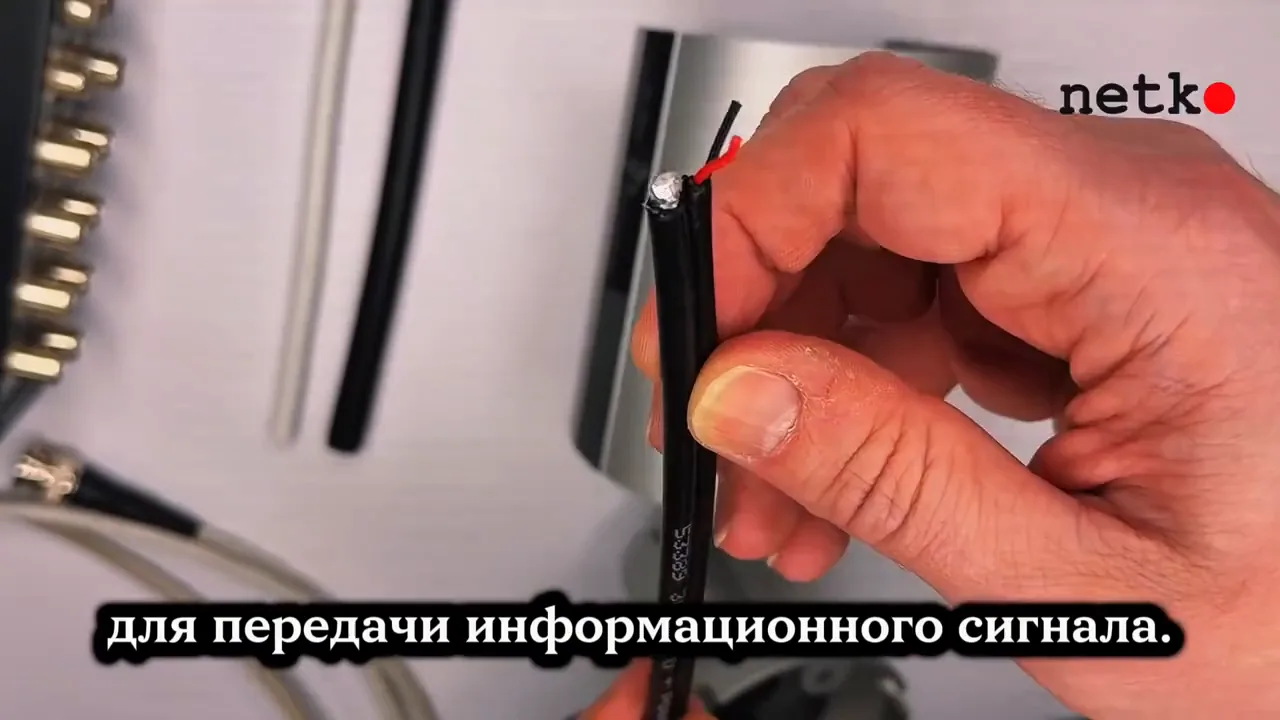

В аналоговых системах применяются коаксиальные кабели с волновым сопротивлением 75 Ом, например, 3C2V, RG6 или RG11. Для питания камер требуется отдельная линия 12 В или 24 В, которая прокладывается по дополнительным жилам. Подключение к регистратору осуществляется через разъем BNC, что является стандартом для таких систем.

Разрешение аналоговых камер составляет от 0,2 до 1 Мп, что значительно ниже, чем у IP-устройств. Однако дальность передачи сигнала достигает 500 метров в зависимости от типа кабеля, что позволяет использовать их на протяженных объектах. Камеры подключаются к DVR или гибридному регистратору, который может поддерживать как аналоговые, так и IP-устройства.

Сравнение и рекомендации по выбору

При выборе системы видеонаблюдения ключевым фактором является бюджет и требования объекта. Аналоговые системы представляют собой бюджетное решение, которое оптимально подходит для небольших объектов с количеством камер от 4 до 8. Это делает их привлекательными для организаций с ограниченными финансовыми возможностями, которым необходимо базовое видеонаблюдение без излишних затрат.

IP-системы, в свою очередь, являются современным решением, обеспечивающим высокое разрешение, поддержку PoE и интеграцию в СКС. Высокое разрешение позволяет получать более детализированное изображение, что важно для идентификации объектов. Технология PoE упрощает установку, передавая питание и данные по одному кабелю, а интеграция в СКС обеспечивает удобство управления и масштабируемость.

Таким образом, выбор между аналоговой и IP-системой напрямую зависит от бюджета и требований объекта. Если приоритетом является минимальная стоимость и объект небольшой, аналоговая система будет достаточной. Если же требуются высокое качество изображения, современные функции и возможность интеграции, следует выбрать IP-систему, несмотря на более высокую стоимость.

Практика

Чек-лист по материалу

• Определите тип камер: IP или аналоговые.
• Для IP-камер выберите витую пару (UTP/FTP) с поддержкой PoE.
• Для аналоговых камер выберите коаксиальный кабель (3C2V, RG6, RG11) с отдельным питанием.
• Учтите дальность: витая пара — до 100 м, коаксиал — до 500 м.
• Проверьте совместимость разъемов: RJ-45 для IP, BNC для аналога.
• Оцените бюджет и масштаб объекта для выбора между IP и аналогом.

Справка

Термины из видео

Витая пара

Кабель, состоящий из скрученных пар проводников, используется для передачи цифровых сигналов в IP-видеонаблюдении.

Коаксиальный кабель

Кабель с центральной жилой и экраном, волновое сопротивление 75 Ом, используется для аналоговых видеосигналов.

IP-камера

Цифровая камера, передающая видео по сети TCP/IP, подключается витой парой.

Аналоговая камера

Камера, передающая аналоговый видеосигнал по коаксиальному кабелю (AHD, HD-CVI, HD-TVI, CVBS).

PoE

Технология передачи питания и данных по одному кабелю витой пары, мощность до 75 Вт.

DVR

Цифровой видеорегистратор для записи аналоговых камер, имеет жесткий диск и ОС Linux.

BNC

Разъем для подключения коаксиального кабеля к аналоговым устройствам.

RJ-45

Разъем для подключения витой пары к IP-камерам и сетевому оборудованию.
