Часть 5. Серия вебинаров про структурированные кабельные системы

Определение и роль кроссового помещения

Кроссовое помещение — это центр жизни и концентрации СКС. На структурной схеме СКС кроссовые помещения обозначены как узлы: этажные кроссы, кроссы здания и кроссы кампуса. Именно в этих узлах сходится кабельная система, поэтому помещение служит точкой концентрации пассивного оборудования для коммутации, коммутаторов и точки ввода провайдера.

Роль узла определяет состав оборудования. Поскольку в кроссовой размещается пассивное оборудование для коммутации и коммутаторы, помещение может быть совмещено с минисерверной. Такое совмещение следует из самой функции узла: здесь завершаются кабельные трассы и начинается активное оборудование сети.

Иерархия узлов задаёт последовательность подключения. Этажный кросс обеспечивает подключение абонентов к коммутационному оборудованию и соединение с главным кроссом здания. Таким образом, абонент сначала попадает на этажный кросс, а через него — на кросс здания, и эта связь прямо отражена в структурной схеме СКС.

Требования к помещению

Площадь кроссового помещения должна быть не менее 10 м². Это требование (ГОСТ 53246, TIA-569) связано с необходимостью открыть двери стоек и подойти к ним со всех сторон: без такого запаса площади обслуживание оборудования невозможно.

Дверь должна быть шириной не менее 90 см и высотой 2 м, без порожка. Такие параметры нужны, чтобы можно было закатить стойку: порожек и недостаточная ширина или высота проёма сделали бы эту операцию невыполнимой.

К помещению предъявляются и требования по среде. Не должно быть фальшпотолка как источника пыли; помещение должно быть гидроизолировано. Желательно убрать трассы водоснабжения и установить газовое пожаротушение — эти меры последовательно снижают риски пыли, протечек и возгорания в узле, где сконцентрировано оборудование СКС.

Подключение активного оборудования

При подключении активного оборудования к патч-панелям используют два основных метода: interconnect и crossconnect. Interconnect предполагает прямое соединение патч-панели с коммутаторами патч-кордами. Этот способ проще, но при необходимости перекоммутации приходится каждый раз обращаться к портам коммутатора.

Crossconnect добавляет промежуточную патч-панель, на которую дублируются порты коммутатора. В этом случае перекоммутация выполняется между двумя патч-панелями, а коммутатор не трогают. Это повышает гибкость и снижает риск случайного повреждения активного оборудования.

В этажном кроссе рекомендуется использовать тонкие патч-корды, так как они занимают меньше места и их больше помещается в организатор. Это особенно важно при высокой плотности портов и ограниченном пространстве в шкафу.

Конструктивы и охлаждение

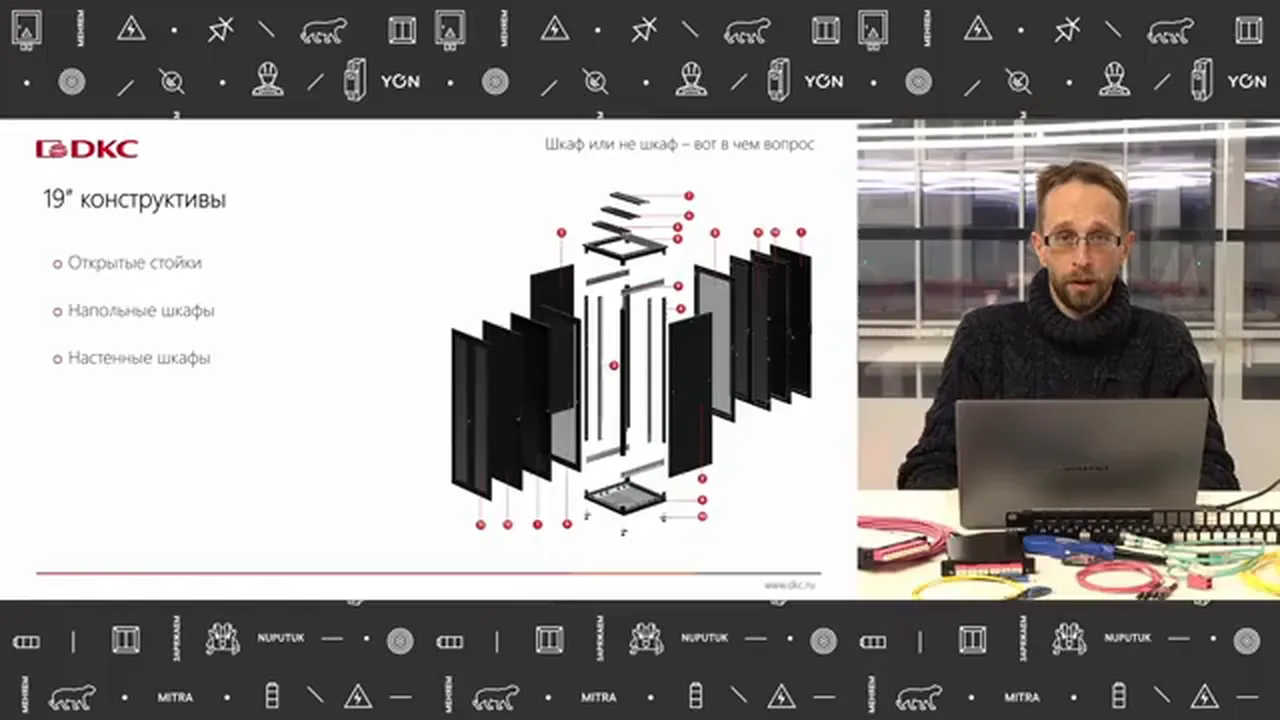

Для размещения оборудования применяются открытые стойки, напольные и настенные шкафы. Стандарты допускают установку оборудования непосредственно на стену, что удобно при небольших инсталляциях.

Шкаф без вентиляторов способен отводить около 800 Вт тепла. С потолочными вентиляторами отвод увеличивается до нескольких киловатт, но при сплошных дверях эффективность падает из-за рециркуляции воздуха. Поэтому для активного оборудования лучше выбирать шкафы с перфорированными дверями, обеспечивающими достаточный воздухообмен.

При выборе ширины шкафа руководствуются назначением: для коммутации рекомендуются шкафы шириной 800 мм, а для серверов — 600 мм. Это связано с удобством прокладки кабелей и организацией пространства внутри шкафа.

Климат, безопасность и кабельная организация

Бытовые сплит-системы контролируют температуру, но не влажность, поэтому в помещении может возникать статическое электричество. Для серверных помещений предпочтительнее использовать кондиционеры, рассчитанные на такой режим. Для изоляции коридора применяются юнитовые заглушки и организаторы воздушных потоков.

Защита на уровне шкафа, например замки, бесполезна против подготовленного злоумышленника. Поэтому необходимы контроль доступа в помещение, видеонаблюдение и датчики открытия дверей.

В кроссовом узле запас горизонтальных кабелей должен составлять не менее 3 м. Кабельные организаторы обязательны и должны обеспечивать перекоммутацию любого порта с любым.

Питание, мониторинг, маркировка и заземление

Рекомендуется резервирование питания от ИБП или двух независимых линий с двумя блоками розеток на шкаф. Шнуры питания должны быть необходимой длины, чтобы не заваливать нижние юниты.

Обязателен мониторинг температуры, желательно влажности, а также датчик протечек, мониторинг питания и балансировки фаз. Контроль доступа на уровне помещения обязателен.

Маркировка должна быть машинной, читаемой и сохраняться не менее 25 лет; стандарт TIA-606 запрещает ручную маркировку, допуская временную маркером на момент монтажа. Контур заземления должен быть един — нельзя замыкать два независимых контура через экранированные патч-корды. Заполнение лотков на момент монтажа — не более 25%, в эксплуатации — до 50%; для жгутования лучше тканевые стяжки, а не пластиковые; используются огнестойкие проходки и подушки.

Практика

Чек-лист по материалу

• Проверить площадь кроссового помещения (не менее 10 м²) и размеры двери (ширина ≥90 см, высота ≥2 м, без порожка).
• Убедиться в наличии гидроизоляции и отсутствии фальшпотолка.
• Выбрать схему подключения активного оборудования (interconnect или crossconnect) и подготовить соответствующие патч-панели и патч-корды.
• Подобрать конструктивы: для коммутации — шкафы шириной 800 мм с перфорированными дверями, для серверов — 600 мм.
• Организовать климат-контроль с поддержанием влажности, при изоляции коридора установить заглушки и организаторы воздушных потоков.
• Обеспечить контроль доступа в помещение, видеонаблюдение и датчики открытия дверей шкафов.
• Предусмотреть запас горизонтальных кабелей не менее 3 м и достаточное количество кабельных организаторов.
• Организовать резервирование питания (ИБП или две независимые линии) и защиту от случайного отключения.
• Настроить мониторинг температуры, влажности, протечек и питания.
• Выполнить машинную маркировку по единому алгоритму для всего объекта.
• Проверить единство контура заземления.
• Проконтролировать заполнение лотков: не более 25% после монтажа и до 50% в эксплуатации; использовать огнестойкие проходки.

Справка

Термины из видео

Кроссовое помещение

Помещение, в котором размещается пассивное и активное оборудование СКС для коммутации и подключения абонентов; центр концентрации СКС.

Этажный кросс

Кросс, обеспечивающий подключение абонентов этажа к коммутационному оборудованию и соединение с главным кроссом здания.

Interconnect

Схема подключения активного оборудования, при которой патч-панель с расшитыми горизонтальными кабелями соединяется с коммутаторами напрямую патч-кордами.

Crossconnect

Схема подключения с промежуточной патч-панелью, на которую дублируются порты коммутатора; перекоммутация выполняется между двумя патч-панелями.

TIA-606

Американский стандарт маркировки, требующий машинной маркировки, читаемой и сохраняемой в течение срока службы СКС.

ГОСТ 53246

Российский стандарт, содержащий рекомендации по проектированию СКС, в том числе по площади кроссового помещения.

Огнестойкие проходки

Средства, изолирующие помещение при пожаре; например, огнестойкие подушки, которые срабатывают при пожаре и заполняют пространство.
