Комплекс «Скания»: автоматическое обнаружение и подавление БПЛА

Введение и подготовка оборудования

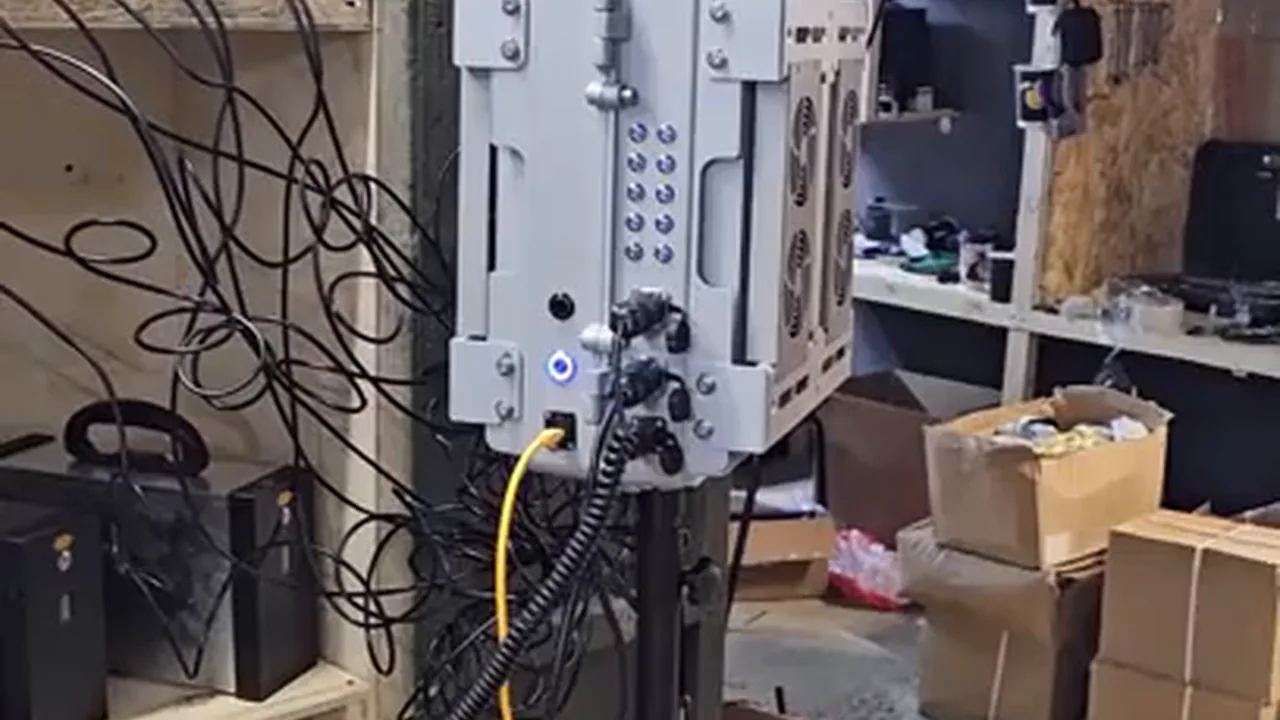

Сегодня мы подготавливаем аппаратуру для установки на объект критической инфраструктуры. Это комплекс «Скания», десяти канальный. Он отличается тем, что автоматически считывает пространство и включается, когда работает дрон, когда он подлетает.

Мы проверяем не только визуально, но и тестируем под нагрузкой. Выяснили, что один детектор работает не очень хорошо, его отложили в сторону для дальнейшего разбирательства.

Тестирование автоматического обнаружения и подавления

При включении появился видеосигнал, причем безошибочно. Дрон загрузился буквально за несколько минут, и комплекс мгновенно включился, подавляя все 10 каналов сразу. После этого дрон упал, и мы его выключили.

После отключения сигнал пропал. Комплекс еще немного работает, но быстро понимает, что дрона больше нет, и достаточно быстро выключается. Внутренняя сигнализация сообщает о подавлении, ее можно сделать громче.

Система питания и автономность

Система питания с запасом: 3 кВт, потребление примерно 1,5 кВт. Инвертор на 220 В позволяет подключить два устройства. От него комплекс работает 2 часа без перерыва.

Если комплекс включается и выключается, он может простоять неделю в зависимости от частоты полетов дронов.

Это гибридный комплекс: сюда заливается 5 литров бензина, и это дает еще 20 кВт. Генератор заряжает накопитель, затем выключается, когда накопитель заряжен, и ждет. Когда накопитель разряжается, генератор снова включается. Так можно оставить комплекс на длительное время на объекте без автономной энергии.

Подготовка к установке и усиление спектра

Мы будем разбирать, ставить пломбы, наносить белый шум на каждый модуль для усиления спектра. Это увеличивает среднюю мощность устройства и не пропускает дроны с ППРЧ (псевдослучайная перестройка рабочей частоты).

Дальность действия и эффективность

Устройство реагирует за 1,5–2 км и начинает включаться. Дрон подавляется на разном расстоянии в зависимости от типа. Дрон Mavic не мог взлететь даже за 300 метров.

Область применения и режимы работы

Комплекс подходит для небольших объектов: заправок, частных домов, территорий, небольших заводов. Есть принудительная кнопка включения. Можно выбирать каналы, чтобы не тратить всю энергию.

В автоматическом режиме детектор включается, в ручном — отключается. При принудительном включении все горит. Детектор отключается, но для автоматического режима нужно выключить кнопку, и детектор включится.

Практика

Чек-лист по материалу

• Проверить работоспособность всех детекторов, заменить неисправные.
• Установить комплекс на объекте критической инфраструктуры.
• Настроить автоматический режим обнаружения и подавления.
• Подключить систему питания: инвертор 220 В или гибридный генератор.
• Проверить время автономной работы в режиме ожидания и непрерывной работы.
• Нанести белый шум на модули для усиления спектра и защиты от ППРЧ.
• Провести тестовые запуски дронов для проверки дальности обнаружения и подавления.
• Обучить персонал работе с принудительной кнопкой включения и выбором каналов.

Справка

Термины из видео

Скания

Десятиканальный комплекс для защиты объектов от БПЛА, автоматически обнаруживающий и подавляющий дроны.

ППРЧ

Псевдослучайная перестройка рабочей частоты — метод, используемый дронами для защиты от подавления, при котором частота связи меняется по псевдослучайному закону.

Белый шум

Шумовой сигнал, который наносится на модули для усиления спектра и увеличения мощности подавления.

Инвертор

Устройство для преобразования постоянного тока в переменный 220 В, обеспечивающее питание комплекса.

Гибридный комплекс

Система питания, включающая бензогенератор и накопитель энергии, позволяющая длительную автономную работу.
