Инструменты ITK для монтажа слаботочных кабельных линий

Коротко

Главный ответ

В видео показаны инструменты для монтажа слаботочных кабельных линий: ударный, обжимной с храповым механизмом и обрезной. Демонстрируется обжим разъема RJ-45 по схеме B и терминирование информационной розетки, а также проверка линии кабельным тестером.

Главное из материала

Основные выводы

Для монтажа слаботочных линий используются ударный инструмент, обжимной инструмент с храповым механизмом и обрезной инструмент для снятия изоляции.
При обжиме витой пары важно не повредить жилы при снятии изоляции и не расплетать пары больше необходимого, чтобы не ухудшить характеристики передачи.
Терминирование разъема RJ-45 и информационной розетки выполняется по цветовой схеме B (стандарт T568B), распространенной в России.
Для проверки правильности терминирования используется кабельный тестер, который показывает контакт по каждой жиле.
Слаботочные линии применяются не только в компьютерных сетях, но и в системах цифрового видеонаблюдения, контроля доступа и инженерных системах.

Инструменты для слаботочных линий

Андрей Ханин, специалист по обучению торговой марки ITK, представляет инструменты для работы со слаботочными цепями передачи данных. Ударный инструмент предназначен для терминирования разъемов в информационных розетках и патч-панелях, включая модули Stone для наборных патч-панелей и обычные 10-дюймовые патч-панели.

Обжимной инструмент с храповым механизмом используется для обжимки и обрезки витой пары. Обрезной инструмент служит для снятия изоляции с кабеля различных категорий: 5E, 6, 6A и 7.

Подготовка кабеля

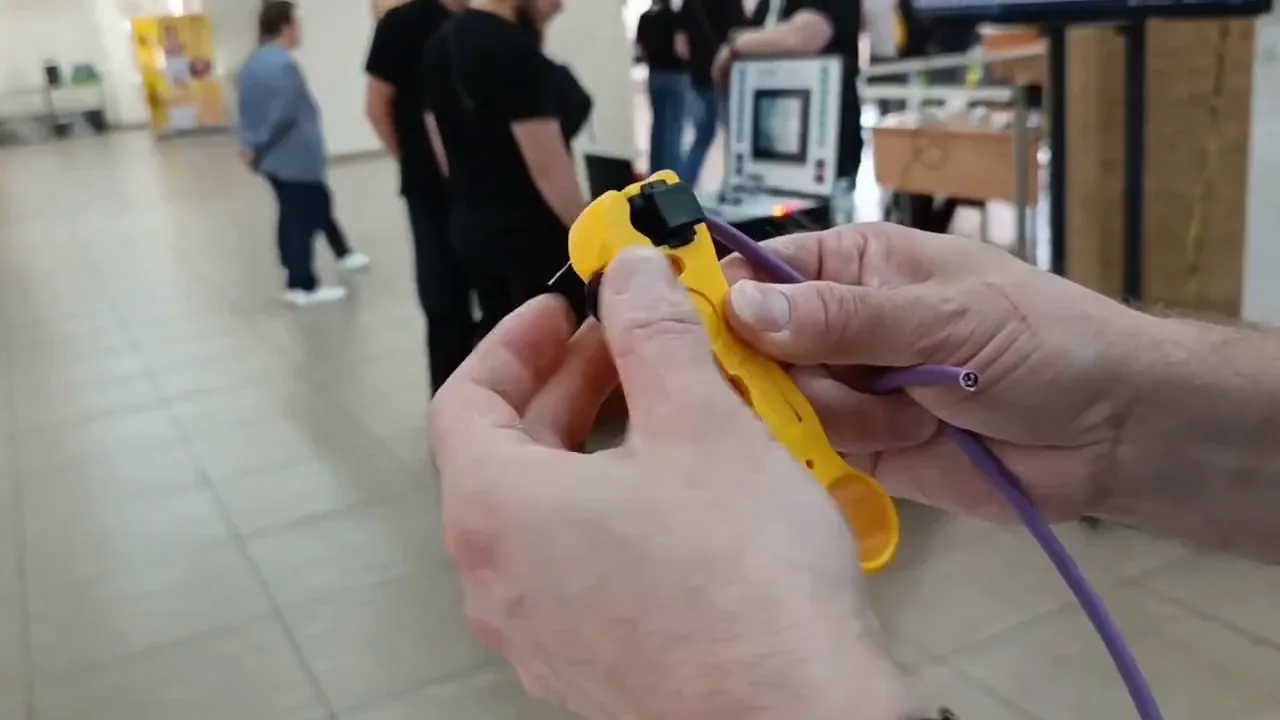

Для создания слаботочной линии используется отрезок витой пары категории 5E. С помощью инструмента для снятия изоляции, предварительно отрегулировав нож, снимается около 3 см изоляции с одного оборота с обоих концов кабеля.

Важно не подрезать жилы глубоко, иначе контакт будет нарушен, и линия будет некачественно смонтирована, что выявится при тестировании.

Разделка и обжим разъема RJ-45

Жилы расплетаются, выпрямляются и укладываются по цветовой схеме B (стандарт T568). В России, как правило, применяется схема B, хотя есть и схема A, используемая в Америке. Используется сквозной разъем RJ-45, что позволяет проверить правильность раскладки: жилы выходят через отверстие, и можно убедиться, что цвета соответствуют последовательности.

При обжиме инструмент обрезает выступающие хвостики жил. Контакт обеспечивается прокалыванием изоляции жил ножами разъема. Важно не расплетать пары больше необходимого, чтобы не нарушить шаг повива, что может ухудшить качество передачи, особенно на высоких частотах.

Терминирование информационной розетки

Для терминирования розетки жилы раскладываются по схеме B: по две пары влево и вправо. Пары расплетаются минимально, чтобы не нарушить шаг повива. Ударным инструментом жилы утапливаются в контакты, при этом обрезается лишний конец.

После фиксации розетка готова к монтажу на стену, например, на плитку, с помощью защитной крышки и скотча.

Проверка линии тестером

Для проверки правильности терминирования используется кабельный тестер и удаленный модуль (матчка). Тестер показывает правильность терминирования по каждой жиле: 1-1, 2-2 и так до 8.

Если все жилы терминированы правильно, монтаж выполнен верно, и по каждой жиле есть контакт с одной и с другой стороны.

Применение слаботочных линий

Слаботочные линии используются не только в компьютерных сетях, но и в системах цифрового видеонаблюдения, контроля доступа и инженерных системах. Современный электрик должен уметь монтировать и слаботочные системы, имея соответствующий инструмент.

В видео показано, что при наличии инструментов монтаж может выполнить почти каждый.

Практика

Чек-лист по материалу

Отрегулируйте нож на инструменте для снятия изоляции, чтобы снимать изоляцию за один оборот, не повреждая жилы.
Снимите около 3 см изоляции с обоих концов кабеля витой пары.
Аккуратно расплетите жилы, выпрямите их и разложите по цветовой схеме B (T568B).
Вставьте жилы в сквозной разъем RJ-45, убедившись, что цвета соответствуют схеме и зубцы разъема смотрят в нужную сторону.
Обожмите разъем инструментом с храповым механизмом, который также обрежет выступающие хвостики.
Для терминирования розетки разложите жилы по схеме B (по две пары влево и вправо), минимально расплетая пары.
Ударным инструментом утопите каждую жилу в контакты розетки, обрезая лишние концы.
Закрепите розетку и проверьте линию кабельным тестером с удаленным модулем.

Справка

Термины из видео

Ударный инструмент: Инструмент для терминирования разъемов в информационных розетках и патч-панелях, который утапливает жилу в контакт, прорезает изоляцию и создает контакт.
Обжимной инструмент: Инструмент с храповым механизмом для обжимки витой пары в разъеме RJ-45 и обрезки выступающих хвостиков.
Обрезной инструмент: Инструмент для снятия изоляции с витой пары различных категорий (5E, 6, 6A, 7).
Витая пара: Кабель, состоящий из скрученных попарно проводников, используется для передачи данных; шаг повива влияет на качество передачи.
Схема B (T568B): Стандарт цветовой раскладки жил при обжиме витой пары, наиболее распространенный в России.
RJ-45: Разъем, используемый для подключения витой пары; в видео используется сквозной разъем для проверки раскладки.
Патч-панель: Устройство для коммутации кабелей, бывает наборным (с модулями) и обычным.
Кабельный тестер: Прибор для проверки целостности и правильности терминирования кабельной линии.
