Модернизация диспетчеризации шлагбаумов на Eltis DP 7000

Введение и контекст работ

Система диспетчеризации была установлена давно и теперь модернизируется на Eltis DP 7000. Это означает, что существующее оборудование заменяется или дополняется новым контроллером Eltis DP 7000, который будет выполнять функции диспетчеризации. Модернизация проводится с целью обновления устаревшей системы и приведения её к современным требованиям.

Разрешение на работы дано, но согласование с председателем отсутствует. Таким образом, несмотря на наличие разрешения, окончательное одобрение от председателя не получено. Это может создать неопределённость в правовом статусе работ, но они продолжаются, поскольку разрешение уже имеется.

Работы выполняются бесплатно. Это указывает на то, что исполнители не получают финансового вознаграждения за свои действия. Бесплатный характер работ может быть связан с договорённостями или иными обстоятельствами, но в данном контексте это факт, который следует учитывать.

Подготовка корпуса и компонентов

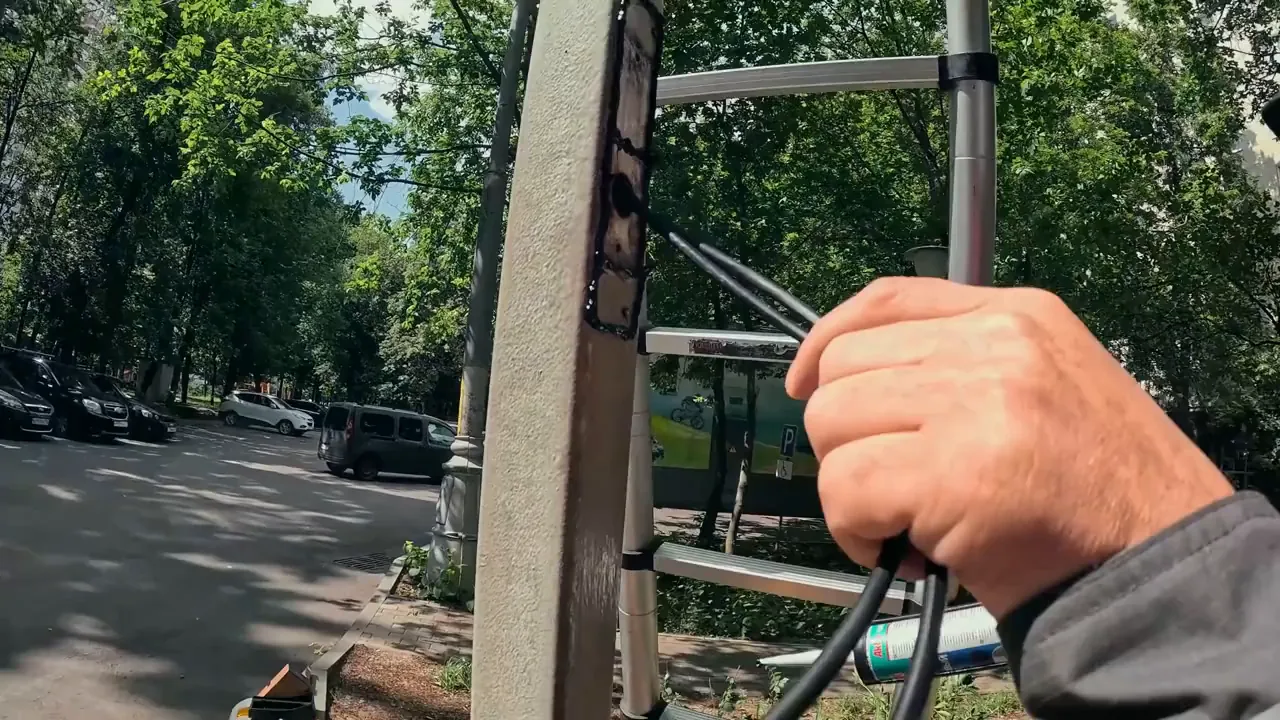

Корпус шлагбаума герметичный и заварен, но рекомендуется пройтись герметиком. Герметичность и заваренность корпуса обеспечивают защиту от внешних воздействий, однако дополнительная обработка герметиком рекомендуется для повышения надёжности. Это действие направлено на устранение возможных микрощелей и улучшение изоляции.

Отверстия заклепываются, так как не будут использоваться. В процессе модернизации некоторые отверстия в корпусе становятся ненужными, и их заклепывают, чтобы сохранить герметичность и предотвратить попадание влаги или пыли. Это часть подготовки корпуса к установке нового оборудования.

Крышка уменьшается по размерам для установки миниатюрного блока питания. Поскольку блок питания имеет меньшие габариты, крышку необходимо уменьшить, чтобы обеспечить его установку. Это требует изменения размеров крышки, что является подготовительным этапом перед монтажом компонентов.

Установка и проверка панелей вызова

Первая панель вызова была установлена возле первого подъезда. После монтажа была проведена проверка работы вызова и открытия двери. В ходе проверки выяснилось, что при вызове трубку никто не взял, но затем удалось связаться с диспетчером. Это подтвердило, что панель функционирует и связь с диспетчером доступна.

Вторая панель была установлена возле третьего подъезда. Её также проверили на работу вызова и открытия двери. Как и в первом случае, при проверке вызова трубку никто не взял, но затем связались с диспетчером. Таким образом, обе панели были установлены и проверены, и в обоих случаях была подтверждена возможность связи с диспетчером.

Настройка реле и электрических цепей

При проверке реле было обнаружено, что контакты не размыкаются и не замыкаются должным образом. Это означает, что реле не выполняло свою функцию переключения цепи. Согласно требованиям, реле должно размыкать цепь при подаче питания и замыкать при снятии. Обнаруженная неисправность препятствовала нормальной работе системы.

Для устранения проблемы пришлось купить новые реле и колодки. На покупку было потрачено 576 рублей. После замены реле и колодок электрические цепи должны работать корректно, обеспечивая размыкание при подаче питания и замыкание при снятии, как и требуется.

Замена считывателя

В процессе эксплуатации системы контроля доступа был выявлен дефект считывателя КТВ: центральный контакт устройства отваливался, что приводило к нестабильной работе ключей. Это выражалось в периодических сбоях при считывании, что могло затруднить доступ сотрудников в помещение.

Поскольку ключи работали нестабильно, было принято решение заменить считыватель заранее, не дожидаясь полного выхода устройства из строя. Такая мера позволила избежать внезапного отказа системы и обеспечила бесперебойный доступ.

Замена считывателя КТВ была выполнена с учетом выявленной неисправности. После установки нового устройства работоспособность ключей была восстановлена, и система контроля доступа продолжила функционировать в штатном режиме.

Практика

Чек-лист по материалу

• Проверить наличие разрешения на работы и согласование с председателем.
• Подготовить корпус: зачистить, загерметизировать, заклепать ненужные отверстия.
• Установить миниатюрный блок питания и уменьшить крышку по размерам.
• Проверить работу реле: при подаче питания должно размыкаться, при снятии — замыкаться.
• Приобрести необходимые реле и колодки (стоимость 576 руб.).
• Установить и проверить панели вызова на первом и третьем подъездах.
• Заменить считыватель КТВ при нестабильной работе ключей.

Справка

Термины из видео

Eltis DP 7000

Модель домофона, используемая для модернизации системы диспетчеризации шлагбаумов.

Диспетчеризация

Система управления и контроля доступа через шлагбаумы и домофоны.

Реле

Электромагнитное устройство для коммутации электрических цепей, используемое для управления открытием шлагбаума.

Считыватель КТВ

Устройство для считывания ключей доступа, замененное из-за неисправности центрального контакта.

ШВП

Шуруповерт (в контексте расшифровки упоминается как инструмент).

НШВ

Насадка на шуруповерт (предположительно).
