Модернизация интеркома в 120-квартирном доме: замена Mircom на Ubiquiti UA-Intercom

Причины замены интеркома

Старая панель Mircom TX3-Nano-S3 не имела сенсорного экрана и располагала только четырьмя кнопками. Такой интерфейс ограничивал способы взаимодействия жильцов с устройством и не позволял реализовать более современные сценарии доступа. Именно поэтому жильцы предъявляли множество жалоб на старую панель.

Замена была произведена перед Новым годом. Это позволило перейти от ограниченного набора кнопок к функциональности, которая напрямую отвечает на претензии жильцов и расширяет возможности повседневного использования интеркома.

Базовые функции UA-Intercom

Панель имеет справочник жильцов с поиском по имени или номеру квартиры. Благодаря этому человеку не нужно знать точное расположение записи: достаточно ввести имя или номер квартиры, чтобы найти нужного жильца. Дополнительно доступен уникальный код вызова для связи с конкретным жильцом, что даёт альтернативный способ прямого обращения.

Для обслуживающего персонала поддерживается сканирование QR-кодов, причём код исчезает после завершения работ. Такой порядок связывает сканирование с конкретным этапом обслуживания и исключает повторное использование кода после того, как работы завершены.

Доступ возможен по PIN-коду, NFC-карте или через мобильное приложение Ubiquiti. Кроме того, функция распознавания лиц позволяет открыть дверь, просто улыбнувшись панели. Эти способы дополняют друг друга и охватывают разные ситуации входа.

Интеграция камер и AI Port

Камера Hikvision 4K 8 Мп 2019 года подключена через AI Port к хабу интеркома. Такое подключение позволяет использовать возможности AI Port для обработки видеопотока с камеры.

AI Port добавляет распознавание лиц и синхронизацию видео с двух камер при событиях открытия двери или вызова жильца. Это означает, что при указанных событиях видео с обеих камер синхронизируется, а также выполняется распознавание лиц.

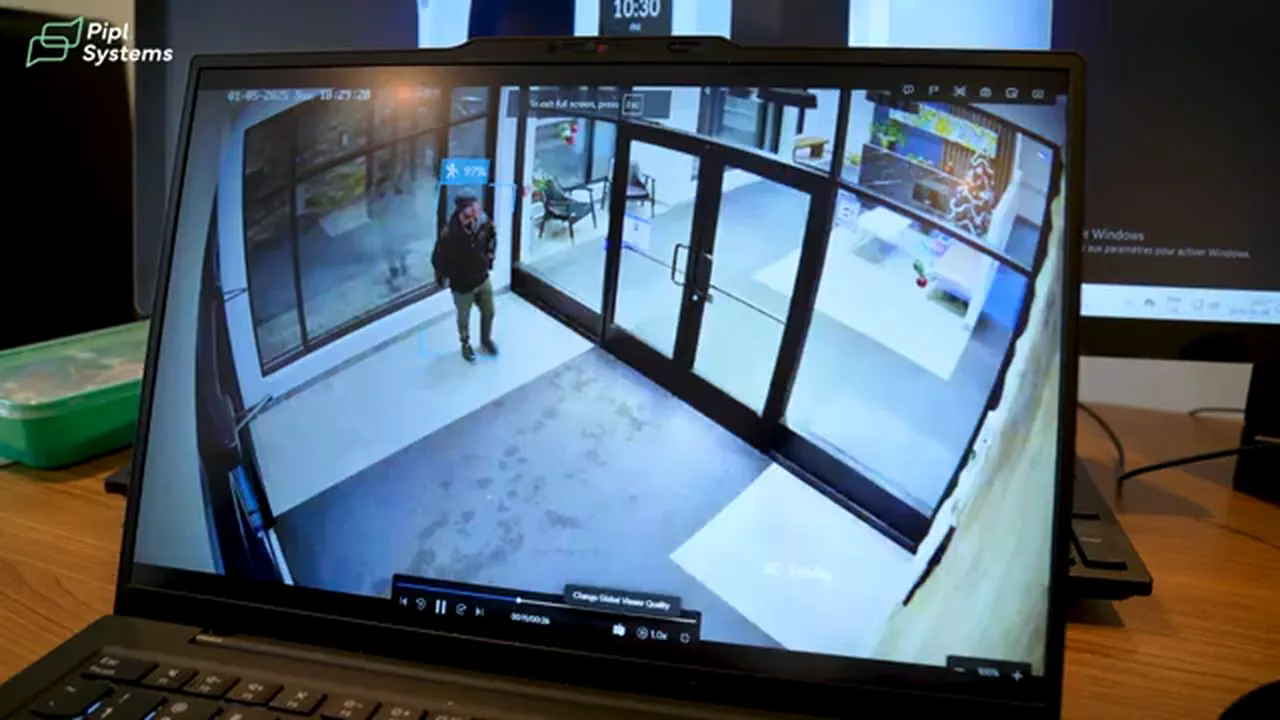

В системе Protect администратор видит видео с обеих камер одновременно. Таким образом, администратор получает доступ к синхронизированному видео с двух камер в реальном времени.

Случаи использования в многоквартирном доме

В многоквартирном доме интернет в гараже используется для зарядки автомобилей и связи. Это обеспечивает подключение к сети для зарядки электромобилей и поддержания связи.

Wi-Fi в офисе предназначен для администрации здания. Администрация использует беспроводную сеть для выполнения своих задач.

Запланирован переход всех камер Hikvision на Dream Machine. Кроме того, используется менеджер кейсов для расследования инцидентов в здании. Это позволяет централизованно управлять камерами и проводить расследования происшествий.

Контроль доступа и монтаж

В рамках проекта установлены контроллеры доступа на 12 дверей. Это задаёт масштаб системы: каждая из 12 точек входа получает собственный контроллер, и дальнейшие подключения выполняются по отношению к этим дверям. Устройство Amazon Ring позволяет сотрудникам Amazon входить через телефон, то есть телефон выступает средством входа наряду с другими способами, которые обеспечивает контроллер доступа.

Монтаж упрощается за счёт кабельной схемы. Для подключения панели интеркома требуется только один кабель Cat6. Для контроля доступа Ubiquiti также достаточно одного кабеля Cat6. Таким образом, и панель интеркома, и контроль доступа Ubiquiti подключаются по одному кабелю Cat6 каждый, что сокращает объём прокладки и число соединений на каждой точке.

Оборудование Ubiquiti и электропитание

Сеть построена на Dream Machine с оптоволоконным вводом от провайдера, без модемов и роутеров. Это означает, что оптоволокно от провайдера заводится непосредственно в Dream Machine, а промежуточные модемы и роутеры в схеме отсутствуют. К хабу подключены панель интеркома, AI Port и камера в лобби, поэтому эти три устройства связаны через хаб и получают подключение в рамках единой сети.

Питание и коммутация решены через сухие контакты и PoE. Используются сухие контакты для замка, а PoE-адаптер обеспечивает питание двух камер и интеркома. Такой набор связывает управление замком с одной стороны и подачу питания по PoE к двум камерам и интеркому с другой. Для резервного питания установлены генератор и ИБП, что позволяет сохранять работоспособность системы при перебоях с электричеством.

Практика

Чек-лист по материалу

• Оценить возможность замены старой панели интеркома на UA-Intercom с сохранением существующей кабельной инфраструктуры.
• Настроить справочник жильцов и уникальные коды вызова.
• Внедрить QR-коды для временного доступа обслуживающего персонала.
• Подключить сторонние камеры через AI Port для использования распознавания лиц и синхронизации видео.
• Обеспечить резервное питание для интеркома, хаба и камер.
• Запланировать установку AI Theta с сиреной для повышения безопасности лобби.

Справка

Термины из видео

UA-Intercom

Панель интеркома от Ubiquiti с сенсорным экраном, поддержкой распознавания лиц, QR-кодов, PIN-кодов, NFC и мобильного приложения.

AI Port

Устройство Ubiquiti, позволяющее подключать сторонние камеры к системе UniFi и добавлять функции искусственного интеллекта, такие как распознавание лиц и номеров.

Dream Machine

Устройство Ubiquiti, выполняющее функции маршрутизатора, коммутатора и контроллера UniFi, обеспечивающее интернет для здания.

Hub

Центральное устройство в системе UA-Intercom, к которому подключаются панель интеркома, камеры и другие устройства.

Cat6

Кабель витой пары категории 6, используемый для подключения устройств Ubiquiti, передающий данные и питание PoE.

AI Theta

Камера Ubiquiti с функциями распознавания лиц, планируемая к установке для идентификации нежелательных лиц и звукового оповещения.
