Монитор IP-домофона Hikvision DS-KH6320-TE и DS-KH6320-WTE с Wi-Fi

Введение и обзор моделей

В данной статье рассматриваются две модели видеодомофонов: DS-KH6320-TE и DS-KH6320-WTE. Эти устройства предназначены для использования в системах видеонаблюдения и контроля доступа. Основное различие между ними заключается в наличии буквы W в названии модели DS-KH6320-WTE, что указывает на поддержку Wi-Fi. Все остальные характеристики у этих моделей идентичны.

Таким образом, выбор между моделями сводится к необходимости беспроводного подключения. Если требуется Wi-Fi, следует выбрать DS-KH6320-WTE, в противном случае можно использовать DS-KH6320-TE. В дальнейшем характеристики будут рассмотрены на примере одной из моделей, так как они одинаковы для обеих.

Характеристики устройства

Устройство представляет собой пластиковый монитор черного цвета с серебристой вставкой. Диагональ экрана составляет 7 дюймов. Дисплей цветной TFT сенсорный, с разрешением 1024x600 пикселей. Это обеспечивает удобство управления и четкое отображение информации.

Для подключения проводных датчиков предусмотрено до 8 тревожных входов. Питание устройства может осуществляться через PoE или от источника 12 В. Также поддерживается карта памяти объемом до 32 ГБ, что позволяет хранить сообщения и изображения.

Кроме того, устройство поддерживает облачное P2P мобильное приложение Hik-Connect, что дает возможность удаленного доступа и управления.

Приложение Hik-Connect и переадресация вызова

При вызове на вызывной панели идет вызов на мобильный телефон. Это означает, что когда посетитель нажимает кнопку вызова на панели, система инициирует вызов, который поступает непосредственно на ваш мобильный телефон. Таким образом, вы можете принимать вызовы с вызывной панели удаленно, находясь в любом месте, где есть доступ к мобильной сети.

Осуществляется переадресация вызова на мобильный телефон через приложение Hik-Connect. Для этого приложение Hik-Connect должно быть установлено и настроено на вашем мобильном телефоне. При поступлении вызова на вызывную панель, система автоматически перенаправляет его через приложение Hik-Connect на ваш мобильный телефон. Это позволяет вам отвечать на вызовы и общаться с посетителями, используя свой смартфон, даже если вы не находитесь рядом с вызывной панелью.

Монтаж устройства

В комплекте есть ответная планка для установки на стену. Подрозетник монтировать не нужно. Это упрощает процесс установки, так как не требуется дополнительных элементов для скрытой проводки. Монтаж простой: замеряются отверстия, намечаются саморезы, сверлятся, вставляются дюбели. Сначала необходимо приложить ответную планку к стене и отметить места для отверстий. Затем просверлить отверстия в отмеченных местах, вставить в них дюбели и закрепить планку с помощью саморезов.

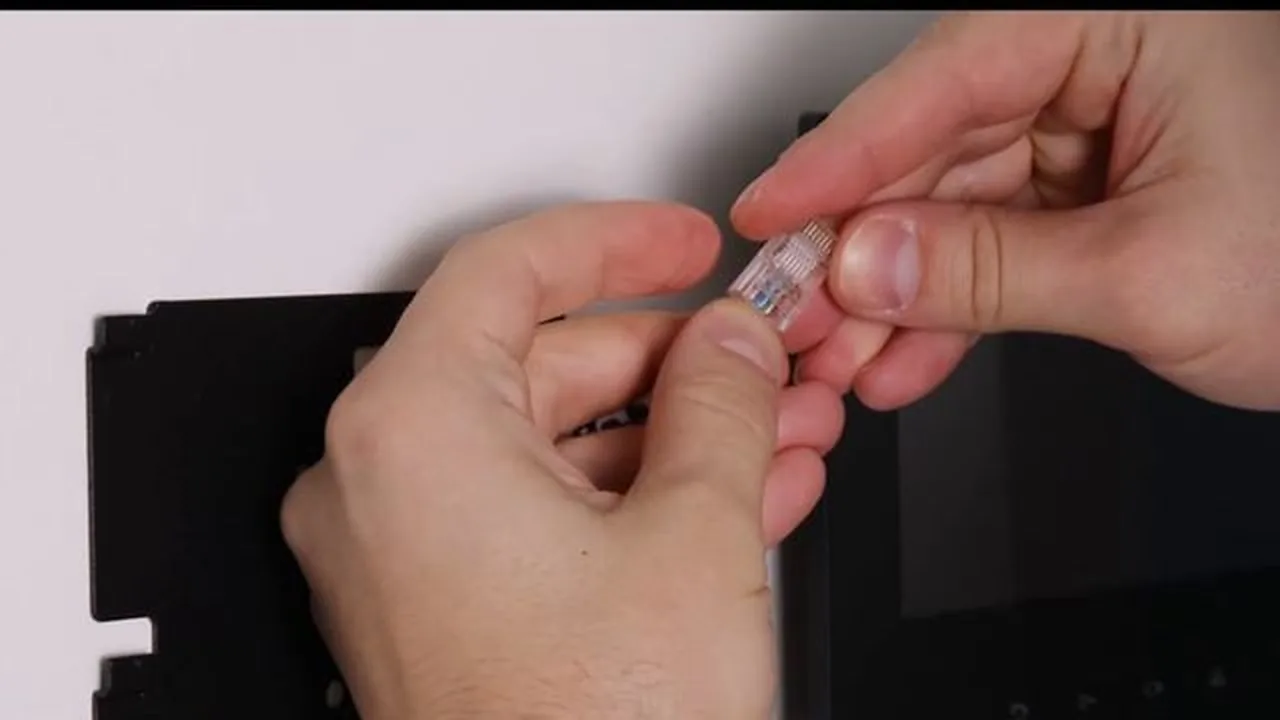

Подключение кабеля: витая пара (бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый). Для подключения необходимо использовать кабель витая пара, соблюдая цветовую маркировку. Каждый провод из восьми должен быть подключен к соответствующему контакту на устройстве. После подключения кабеля его можно зафиксировать с помощью усиков, которые предусмотрены в конструкции. Это обеспечивает надежное соединение и предотвращает случайное отсоединение проводов.

Совместимость и пример работы

Монитор совместим только с вызывными панелями IP-домофонов Hikvision. Это означает, что его нельзя использовать с другими IP-домофонами или аналоговыми домофонами в подъезде. При интеграции с совместимой вызывной панелью Hikvision монитор становится частью IP-системы домофонии.

При вызове с вызывной панели сигнал поступает одновременно на монитор и на мобильное приложение. Это позволяет отвечать на вызов как с монитора, так и удалённо со смартфона. Такая схема работы обеспечивает гибкость и удобство для пользователя.

Кроме того, к монитору можно подключить IP-камеры Hikvision и просматривать их изображение прямо с монитора. Также доступна функция принудительного вызова камер для просмотра периметра объекта. Это расширяет возможности системы видеонаблюдения.

Комплектация и выводы

В комплект поставки входят монитор, монтажное основание, шлейф для подключения 12 В, а также шлейф для тревожных входов и выходов. Наличие этих компонентов позволяет сразу приступить к установке и подключению устройства.

Мониторы являются хитом продаж, особенно модель TE. Модель с Wi-Fi (WTE) менее популярна, но может быть полезна в определённых обстоятельствах. Основная характеристика, которая привлекает покупателей, — это переадресация вызова на мобильный телефон.

Наличие 8 тревожных входов позволяет подключить умный дом или охранную сигнализацию. Таким образом, монитор не только выполняет функции домофона, но и служит элементом интеграции с другими системами безопасности.

Практика

Чек-лист по материалу

• Проверить совместимость вызывной панели с монитором (только IP-домофоны Hikvision).
• Убедиться в наличии PoE или 12 В питания.
• Приобрести карту памяти до 32 ГБ при необходимости хранения сообщений.
• Установить приложение Hik-Connect для переадресации вызовов на телефон.
• Подключить тревожные датчики к 8 входам при создании умного дома.
• Выполнить монтаж с использованием ответной планки и дюбелей.
• Подключить витую пару согласно цветовой схеме.
• Настроить просмотр IP-камер Hikvision через монитор.

Справка

Термины из видео

IP-домофон

Домофон, передающий аудио- и видеосигнал по IP-сети, позволяющий интегрировать устройства и удаленный доступ.

PoE

Технология питания устройства по Ethernet-кабелю, позволяющая передавать данные и электроэнергию одновременно.

Hik-Connect

Облачное P2P мобильное приложение для удаленного доступа к устройствам Hikvision, включая переадресацию вызовов.

Тревожный вход

Разъем для подключения проводных датчиков (например, движения, открытия), позволяющий интегрировать систему безопасности.

TFT-дисплей

Жидкокристаллический дисплей на тонкопленочных транзисторах, обеспечивающий высокое качество изображения.

Переадресация вызова

Функция перенаправления входящего вызова с вызывной панели на мобильный телефон через приложение.
