Монтаж автономной системы видеонаблюдения с питанием 12–5 В

Введение и обзор системы

Автор начал монтировать систему видеонаблюдения. Работа началась с общего замысла: собрать систему, в которой ключевыми элементами питания выступают блок питания с аккумулятором и преобразователь с 12 на 5 В. Эти два компонента задают всю дальнейшую логику монтажа, поскольку именно от них зависит, как будет распределяться энергия между устройствами.

Система включает блок питания с аккумулятором и преобразователь с 12 на 5 В. Такое сочетание означает, что в системе присутствуют два уровня напряжения: 12 В и 5 В, и преобразователь служит связующим звеном между ними. Последовательность действий при монтаже поэтому выстраивается вокруг размещения блока питания с аккумулятором и подключения к нему преобразователя, который затем обеспечивает питание потребителей с иным напряжением.

Организация питания

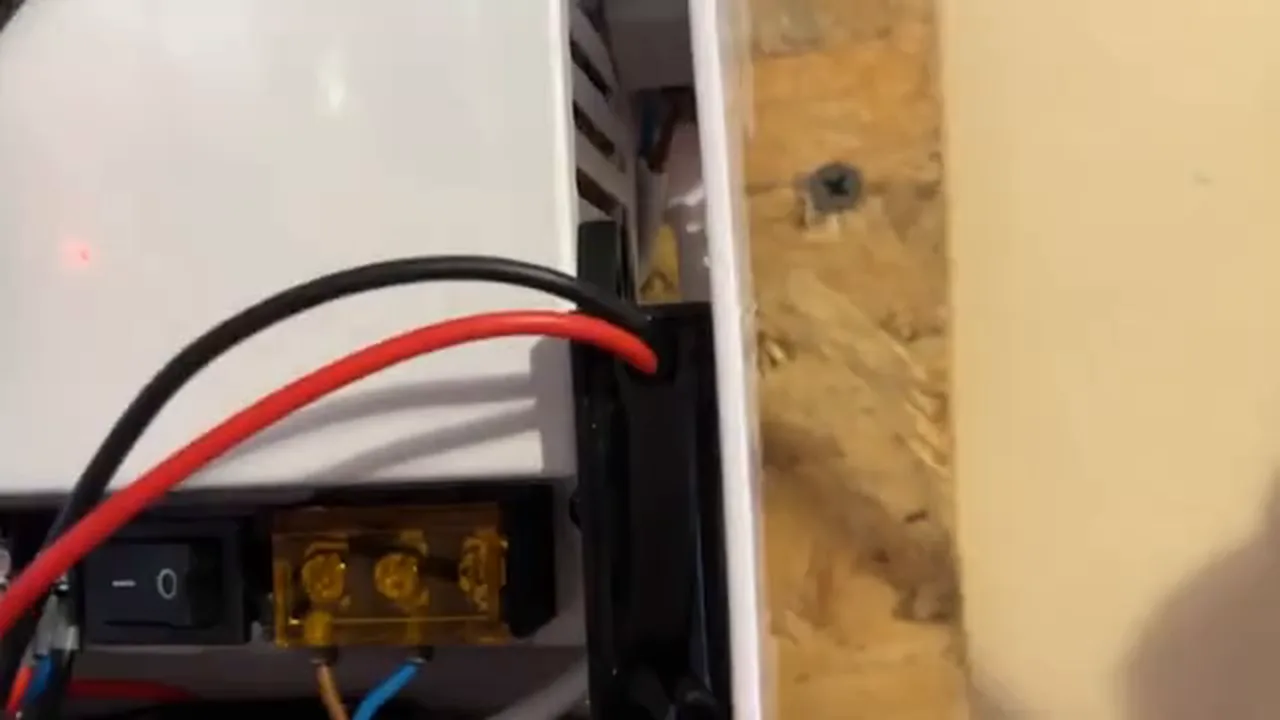

Блок питания обеспечивает автономию системы. Это свойство напрямую связано с наличием аккумулятора в его составе: блок питания с аккумулятором выступает источником, от которого зависит работа системы при отключении основного питания. Поэтому при организации питания блок питания с аккумулятором рассматривается как опорный элемент, а преобразователь с 12 на 5 В подключается уже после него.

Питание делится на камеры и ресивер (12 В) и маршрутизатор (5 В). Такое разделение определяет последовательность подключения: камеры и ресивер получают 12 В напрямую, а маршрутизатор — через преобразователь с 12 на 5 В. Используется бесперебойник на 5 А, который задаёт общую нагрузочную способность линии питания и связывает блок питания с аккумулятором и распределение напряжения между перечисленными потребителями.

Подключение маршрутизатора и Wi-Fi

Для организации связи между устройствами пришлось купить маршрутизатор с питанием, поскольку используемые Wi-Fi-модули требуют отдельного источника питания. Это решение стало отправной точкой для построения всей схемы подключения.

От маршрутизатора идут два кабеля: один направлен на систему видеонаблюдения, второй — на модуль Wi-Fi. Такое разветвление обеспечивает одновременную работу видеонаблюдения и беспроводного модуля через единый узел.

Проблемы с разъёмами и их решение

При подключении выяснилось, что разъём блока питания оказался другим, то есть не совпадал с ответной частью на маршрутизаторе. Это не позволило использовать новый блок питания напрямую.

Чтобы не прерывать сборку, пришлось задействовать старый кабель и быстросъёмы. Старый кабель компенсировал несовпадение разъёмов, а быстросъёмы обеспечили соединение без пайки, после чего схема заработала в полном объёме.

Настройка и дальнейшие планы

Монитор уже подключён, а вся настройка велась через приложение по IP-адресам. Такой способ означает, что каждое устройство адресуется в сети индивидуально, и именно через эти адреса приложение получает доступ к монитору для выполнения настроек.

Поскольку настройка выполнялась через приложение по IP-адресам, текущая конфигурация ограничена уже подключённым монитором. Следующий шаг — подключить ещё три камеры; после их подключения настройка продолжится тем же способом, через приложение по IP-адресам.

Таким образом, порядок действий выстроен последовательно: сначала монитор, затем оставшиеся три камеры. Подключение дополнительных камер является предстоящей задачей, и именно оно определяет дальнейшие планы в рамках текущей настройки.

Практика

Чек-лист по материалу

• Подготовить блок питания с аккумулятором и преобразователем 12–5 В.
• Подключить розетки для питания оборудования.
• Приобрести маршрутизатор с питанием для Wi-Fi-модулей.
• Соединить маршрутизатор с ресивером и модулем Wi-Fi кабелями.
• При несовпадении разъёмов использовать быстросъёмы.
• Настроить систему через приложение по IP-адресам.
• Подключить оставшиеся камеры (ещё три).

Справка

Термины из видео

Бесперебойник

Устройство, обеспечивающее бесперебойное питание оборудования; в видео упоминается как часть блока питания с аккумулятором.

Ресивер

Устройство, принимающее и обрабатывающее видеосигнал от камер; в видео названо «сам ресивер» или «система».

Быстросъём

Разъём для быстрого соединения проводов; использован для подключения старого кабеля к новому разъёму блока питания.

Маршрутизатор

Устройство для организации сети и подключения Wi-Fi-модулей; в видео приобретён специально с питанием.

Wi-Fi-модуль

Устройство, обеспечивающее беспроводную связь; упоминается как модуль, продолжающий интернет Wi-Fi.
