Монтаж СКУД: ошибки установки доводчика и их устранение

Проблема с доводчиком

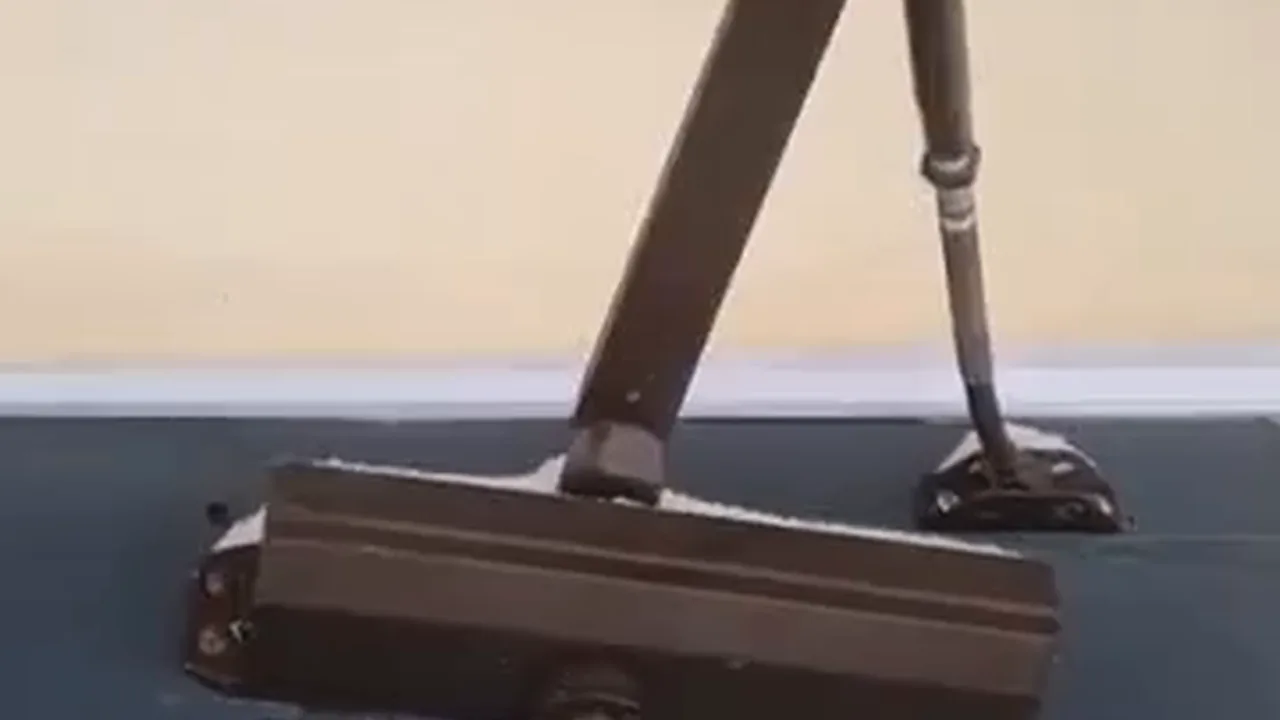

После установки замка доводчик работает неправильно. Это проявляется в том, что дверь не закрывается полностью, а рычаг отклоняется лишь незначительно. Причиной такой неисправности может быть неправильная установка регулировочных винтов, которые оказались расположены с неверной стороны. Это приводит к тому, что усилие, передаваемое на рычаг, недостаточно для полного закрытия двери.

Для устранения проблемы необходимо проверить расположение регулировочных винтов. Если они находятся с неверной стороны, их следует переставить в соответствии с инструкцией производителя. После этого нужно отрегулировать усилие закрывания, поворачивая винты в нужном направлении. Важно убедиться, что рычаг отклоняется на достаточную величину, чтобы обеспечить плотное прилегание двери.

Принцип работы доводчика

Доводчик работает за счет создания усилия закрывания, которое возникает при отклонении рычага. Рычаг, в свою очередь, давит на поршень, находящийся внутри корпуса. Внутри доводчика залито трансмиссионное масло, которое играет ключевую роль в передаче усилия и плавности хода.

Когда дверь открывается, рычаг отклоняется, и это движение создает давление масла внутри доводчика. Давление передается на поршень, который накапливает энергию. При отпускании двери эта энергия высвобождается, и поршень возвращается в исходное положение, обеспечивая плавное и контролируемое закрывание двери. Таким образом, правильная работа доводчика напрямую зависит от корректного взаимодействия рычага, поршня и масла.

Ошибки монтажа

При осмотре двери было обнаружено, что она проковыряна насквозь, при этом толщина металла составляет всего около 2 мм. Это указывает на то, что предыдущие монтажники использовали чрезмерное усилие или неподходящий инструмент, что привело к повреждению дверного полотна. Такая деформация не только ослабляет конструкцию, но и создает дополнительные сложности для последующей установки.

Кроме того, на двери имеется множество кривых отверстий от предыдущих установок. Эти отверстия расположены хаотично и не соответствуют стандартным схемам монтажа, что свидетельствует о небрежности или отсутствии опыта у исполнителей. Кривые отверстия нарушают геометрию поверхности и могут стать причиной неплотного прилегания элементов, а также снижают эстетические и функциональные характеристики двери.

Дополнительно было установлено, что старый доводчик стоял в другом месте, нежели предполагается по проекту. Это означает, что предыдущая установка была выполнена без учета требований к расположению устройства, что могло привести к неправильной работе механизма и повышенной нагрузке на дверь. В результате, для корректной эксплуатации необходимо полностью пересмотреть схему монтажа.

Планирование переустановки

В рамках планирования переустановки доводчика принято решение разместить его на площадку вверх. Такое расположение обеспечивает более равномерное распределение нагрузки и улучшает доступ к регулировочным винтам, что упрощает настройку усилия закрывания. Кроме того, это позволит избежать повреждений, вызванных неправильным монтажом, и продлит срок службы устройства.

Для улучшения обзора лица камера должна быть расположена как можно ниже. Это требование обусловлено необходимостью захвата четкого изображения лица человека, входящего в помещение. Низкое расположение камеры позволяет избежать искажений, связанных с перспективой, и обеспечивает более точную идентификацию. Поэтому при переустановке следует учитывать этот фактор и выбирать оптимальную высоту крепления.

При демонтаже старого доводчика выяснится, есть ли масло в нем. Это важно, поскольку наличие масла свидетельствует о том, что механизм не был полностью разряжен, и его можно использовать повторно или утилизировать с соблюдением экологических норм. Отсутствие масла, наоборот, указывает на утечку или износ, что потребует замены устройства. Таким образом, демонтаж позволит оценить состояние доводчика и принять обоснованное решение о его дальнейшей судьбе.

Возможные варианты

При обнаружении отсутствия масла в доводчике двери, его дальнейшая эксплуатация становится невозможной, так как механизм не сможет обеспечивать плавное и контролируемое закрывание. В такой ситуации единственным корректным решением является установка нового доводчика, поскольку восстановление работоспособности старого устройства без смазки не представляется возможным.

Перед покупкой нового доводчика стоит обратить внимание на расположение крепежных отверстий на корпусе и ответной планке. У разных моделей и производителей эти отверстия могут совпадать, что существенно упрощает процесс замены: в этом случае не потребуется сверлить новые отверстия в двери или коробке, а монтаж нового устройства займет меньше времени и не оставит лишних следов.

Таким образом, при выборе замены следует сначала проверить совместимость посадочных мест. Если отверстия совпадают, установка нового доводчика становится быстрой и удобной. В противном случае придется адаптировать крепление, что потребует дополнительных работ и инструментов.

Практика

Чек-лист по материалу

• Проверить расположение регулировочных винтов доводчика.
• Убедиться, что рычаг отклоняется достаточно для закрывания двери.
• Проверить наличие масла в доводчике.
• При переустановке использовать правильную схему монтажа.
• Расположить камеру как можно ниже для лучшего обзора лица.

Справка

Термины из видео

Доводчик

Устройство для автоматического закрывания двери.

Регулировочные винты

Винты для настройки скорости и усилия закрывания доводчика.

Рычаг доводчика

Часть механизма, передающая усилие для закрывания двери.

Трансмиссионное масло

Масло, используемое в доводчике для передачи давления.

СКУД

Система контроля и управления доступом.
