Монтаж СКУД Parsec на уличную дверь: пошаговая инструкция

Подготовка и осмотр

Перед началом монтажа необходимо провести осмотр места установки. На входе будет установлен считыватель Parsec и вызывная панель, что требует наличия соответствующих коммуникаций. Для их скрытой прокладки уже подготовлены выводы проводов, которые следует проверить на целостность и соответствие схеме подключения.

В ходе осмотра обнаружено, что доводчик сломан и требует замены. Это важно учесть, так как доводчик обеспечивает плавное закрывание двери, и его неисправность может повлиять на работу замка. Рекомендуется заменить доводчик до установки замка, чтобы избежать повреждений нового оборудования.

Также следует убедиться, что место установки замка и считывателя соответствует требованиям безопасности и удобства использования. Выводы проводов должны быть доступны для подключения, но при этом скрыты, чтобы сохранить эстетичный вид.

Установка электромагнитного замка

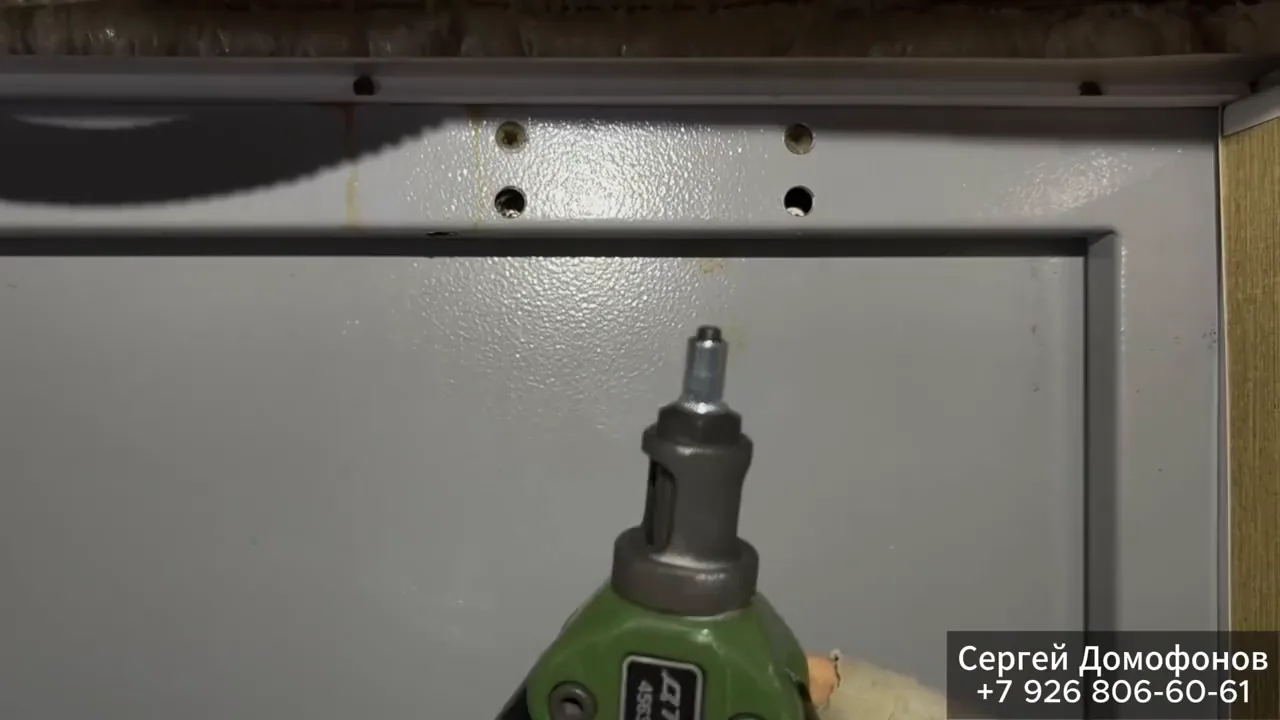

Для установки электромагнитного замка AccordTec ML-295AL необходимо подготовить уголок, на который будет крепиться замок. Замок крепится на уголок с помощью резьбовых заклепок. Важно правильно подобрать длину заклепок, чтобы обеспечить надежное соединение.

Под уголок подкладываются гайки, чтобы якорь замка мог свободно влезть снизу. Это необходимо для правильного позиционирования якоря относительно ответной планки. После установки уголка с гайками, замок устанавливается на уголок и крепится на четыре винта. Винты должны быть затянуты равномерно, чтобы избежать перекоса замка.

После установки замка необходимо проверить его работу: подать питание и убедиться, что якорь притягивается к замку, а при снятии напряжения — отпускает. Также следует проверить, что дверь закрывается плотно и замок не мешает работе доводчика.

Подключение и разводка

Провода расключены: питание и два желтых провода для сигнала от СМК. Это означает, что для корректной работы системы необходимо обеспечить подачу питания на соответствующие элементы, а также подключить два желтых провода, которые передают сигнал от СМК (системы мониторинга и контроля) к управляющим устройствам. Такое подключение позволяет системе получать информацию о состоянии двери и управлять ею.

УРД (устройство разблокировки двери) устанавливается и подключается. УРД является ключевым элементом, обеспечивающим разблокировку двери по сигналу от СМК. После установки УРД необходимо правильно подключить его к питанию и сигнальным проводам, чтобы он мог корректно выполнять свои функции. Это включает в себя соединение с желтыми проводами и обеспечение электропитания.

Считыватели Parsec подключаются на входе и выходе. Считыватели Parsec предназначены для идентификации пользователей и управления доступом. Они устанавливаются с обеих сторон двери: на входе и на выходе. Подключение считывателей включает в себя соединение их с контроллером системы, а также с питанием. Это позволяет считывателям передавать данные о предъявленных картах или других идентификаторах в систему для принятия решения о доступе.

Монтаж якоря и доводчика

Для разметки якоря используется шаблон из комплекта поставки. Шаблон прикладывается к двери или коробке в месте установки якоря, что позволяет точно определить расположение отверстий для крепления. Это обеспечивает правильное позиционирование якоря относительно ответной части, что критично для надежной работы электромагнитного замка.

Просверливаются три отверстия, якорь крепится. Согласно разметке, выполненной с помощью шаблона, сверлятся три отверстия. После этого якорь устанавливается и закрепляется с помощью крепежных элементов. Для обеспечения перпендикулярности сверления используется специальное приспособление, которое направляет сверло строго под углом 90 градусов к поверхности. Это важно для того, чтобы крепеж входил ровно и обеспечивал прочное соединение.

Доводчик заменен на Notedo DC-90. В процессе монтажа было принято решение заменить доводчик на модель Notedo DC-90. Это может быть связано с необходимостью обеспечить более плавное и надежное закрывание двери, а также с требованиями к усилию доводки. Замена доводчика выполняется в соответствии с инструкцией производителя, что включает демонтаж старого устройства и установку нового с регулировкой усилия и скорости закрывания.

Завершение монтажа

Монтаж системы контроля доступа полностью завершен. На входе и выходе установлены считыватели, которые обеспечивают идентификацию пользователей при проходе. Также смонтированы устройства разблокировки (УРД) и электромагнитный замок, которые совместно управляют запиранием двери. Все компоненты подключены и готовы к настройке.

Для обеспечения связи с посетителями выполнен вывод под вызывную панель. Это позволяет устанавливать панель в удобном месте и подключать ее к системе. Вывод проложен аккуратно, с учетом требований безопасности и эстетики.

Таким образом, все запланированные работы по монтажу выполнены в полном объеме. Система готова к следующему этапу — пусконаладочным работам и тестированию функциональности.

Практика

Чек-лист по материалу

• Проверить состояние доводчика и при необходимости заменить.
• Подготовить скрытую прокладку коммуникаций.
• Установить электромагнитный замок с использованием шаблона и подкладок.
• Подключить питание и сигнальные провода замка.
• Установить УРД и считыватели.
• Проверить работу всех устройств.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Считыватель

Устройство для идентификации (считывания ключей, карт).

Электромагнитный замок

Замок, удерживающий дверь за счет электромагнитного поля.

УРД

Устройство разблокировки двери, позволяет открыть дверь изнутри.

Доводчик

Устройство для автоматического закрывания двери.
