Монтаж СКУД Tantos на этажную дверь: пошаговая инструкция

Введение и план работ

Монтаж СКУД на этажную дверь в многоквартирном доме начинается с выбора оборудования и составления плана работ. В данном случае заказчик выбрал кодовую панель со встроенным считывателем, электромагнитный замок и кнопку выхода. От видеодомофона отказались, решив установить обычный радиозвонок, что упрощает систему и снижает затраты.

План работ включает установку замка, монтаж кодовой панели, подключение кнопки выхода и настройку радиозвонка. Важно продумать расположение элементов, чтобы обеспечить удобство использования и надёжность системы. Далее переходим к установке электромагнитного замка.

Установка электромагнитного замка

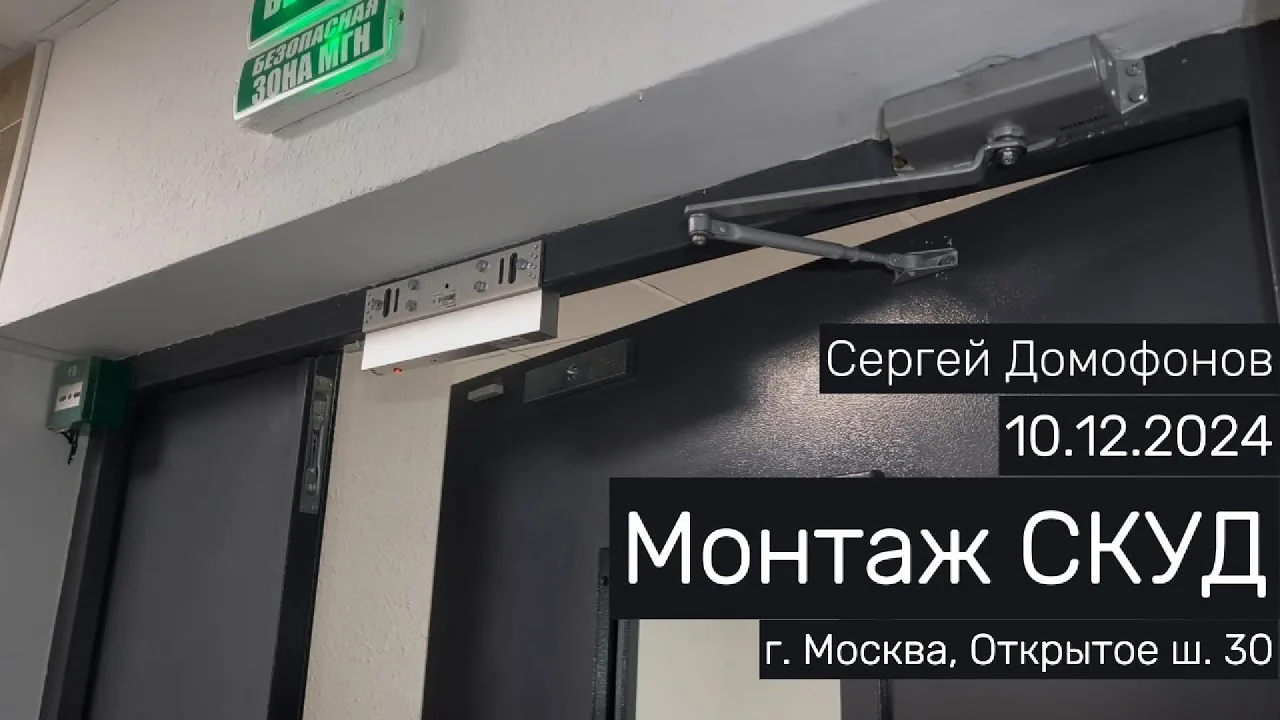

Электромагнитный замок TS-ML300 крепится на L-образный уголок TS-LM300, который, в свою очередь, устанавливается на дверь. Для надёжного крепления уголка используются шесть вытяжных заклёпок M6. Перед сверлением отверстий необходимо использовать шаблон из комплекта замка, чтобы точно разметить места под крепёж.

В процессе установки выяснилось, что штатный винт, идущий в комплекте, оказался слишком коротким для данной двери. Поэтому потребовалась замена на более длинный винт, чтобы обеспечить надёжное соединение. После замены винта замок был закреплён, и можно переходить к подключению остальных элементов СКУД.

Подключение питания и защитного диода

Питание системы осуществляется от розетки через источник питания AccordTec AT-12/30-2. Этот блок обеспечивает необходимое напряжение для работы всех компонентов. При подключении важно соблюдать полярность: минус подключается к синему проводу.

Для замков TS-ML300 и TS-ML500 защитный диод уже установлен на заводе-изготовителе, поэтому дополнительная установка не требуется. Это упрощает монтаж и исключает ошибки при подключении.

Таким образом, при подключении питания достаточно соединить провода согласно маркировке, убедившись в правильной полярности, и использовать штатный защитный диод, встроенный в замок.

Установка кодонаборной панели и кнопки выхода

Кодонаборная панель TS-KBD-EMF Plastic устанавливается низко, с учетом доступа для инвалидов. Это требование обеспечивает удобство использования для людей с ограниченными возможностями.

Кнопка выхода TS-CLICK light размещается справа от СКД. Такое расположение обеспечивает эргономичный доступ и логичную последовательность действий при выходе.

В панели рекомендуется расширить отверстие под зумер и заклеить его изолентой для уменьшения громкости. Это позволяет снизить уровень звукового сигнала, что может быть полезно в условиях, где громкий звук нежелателен.

Установка устройства разблокировки двери (ВРД)

Устройство разблокировки двери TS-ERButton устанавливается сверху, что соответствует требованиям пожарной безопасности. Такое расположение обеспечивает быстрый доступ к кнопке в экстренных ситуациях и предотвращает случайное нажатие.

В комплекте с устройством поставляется запасной ключ, который позволяет открыть дверь вручную в случае выхода из строя электроники или отсутствия питания. Это важный элемент резервирования, гарантирующий доступ в помещение при любых обстоятельствах.

Завершение монтажа и проверка работы

После завершения монтажа была проведена проверка работоспособности системы. Панель управления корректно реагирует на сигналы с брелока и на ввод кода с клавиатуры, что подтверждает правильность подключения и настройки.

Мастер-карта позволяет быстро добавлять карточки пользователей, что упрощает управление доступом. Это особенно удобно при необходимости выдать доступ новым сотрудникам или временным посетителям.

Провода аккуратно проложены в профиле, что обеспечивает эстетичный вид и защиту от повреждений. Монтаж выполнен качественно, все элементы закреплены надежно, что гарантирует долговременную и бесперебойную работу системы.

Практика

Чек-лист по материалу

• Подготовить оборудование: кодонаборную панель, кнопку выхода, замок, уголок, ВРД, источник питания, брелоки, розетку, расходные материалы.
• Установить L-образный уголок на дверь с помощью вытяжных заклёпок (6 шт.).
• Закрепить электромагнитный замок на уголке, используя шаблон для сверления отверстий.
• Проверить длину винта: при необходимости заменить на более длинный.
• Подключить провода замка согласно полярности (минус к синему проводу).
• Установить кодонаборную панель, при необходимости расширить отверстие под зумер и заклеить его изолентой.
• Установить кнопку выхода справа от СКД.
• Установить устройство разблокировки двери (ВРД) сверху.
• Подключить питание через розетку и источник питания.
• Проверить работу системы: открытие по коду, по брелку, кнопкой выхода и ВРД.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Кодонаборная панель

Устройство для ввода кода с клавиатуры для открытия двери.

Электромагнитный замок

Замок, удерживающий дверь за счет электромагнитного поля.

Кнопка выхода

Кнопка для открытия двери изнутри помещения.

Устройство разблокировки двери (ВРД)

Устройство для аварийной разблокировки двери, например, при пожаре.

Вытяжная заклёпка

Крепежное изделие, устанавливаемое с помощью заклепочника.

Защитный диод

Диод, устанавливаемый параллельно замку для защиты от перенапряжения.

Мастер-карта

Карта с особыми правами для программирования системы.
