Настройка IP-видеодомофона Ps-Link PS-840TM: подключение и меню

Подготовка и подключение комплекта

Для настройки готового комплекта видеодомофона сначала установите карточку памяти в слот — это нужно для возможности записи видео по движению, по реакции движения.

Для питания используется специальный разъём, туда подаётся 12 вольт, в данном случае через специальный коннектор. Монитор соединяется с вызывной панелью с помощью обычной витой пары.

Питание на панель можно подать и через специальный PoE-коммутатор, в таком случае вызывная панель должна находиться в одной локальной сети с монитором.

Работа с вызовом и кнопками монитора

При вызове на экране монитора появляется картинка с камеры вызывной панели. С помощью кнопки можно сразу настроить яркость, контрастность и цветность, насыщенность цветов, а также уровень звука.

Через отдельную кнопку срабатывает контакт — отопрётся подключённый замок. Есть кнопка с воротами для второго замка, который можно подключить к монитору.

Меню монитора: звук, датчики, система

Попав в меню, видим различные кнопки; можно вообще отключить звук. Здесь описываются параметры для каждого подключённого датчика: на выбор много предустановленных названий областей, типов датчика, выбирается его активность и значения контакта — нормально разомкнут или нормально замкнут.

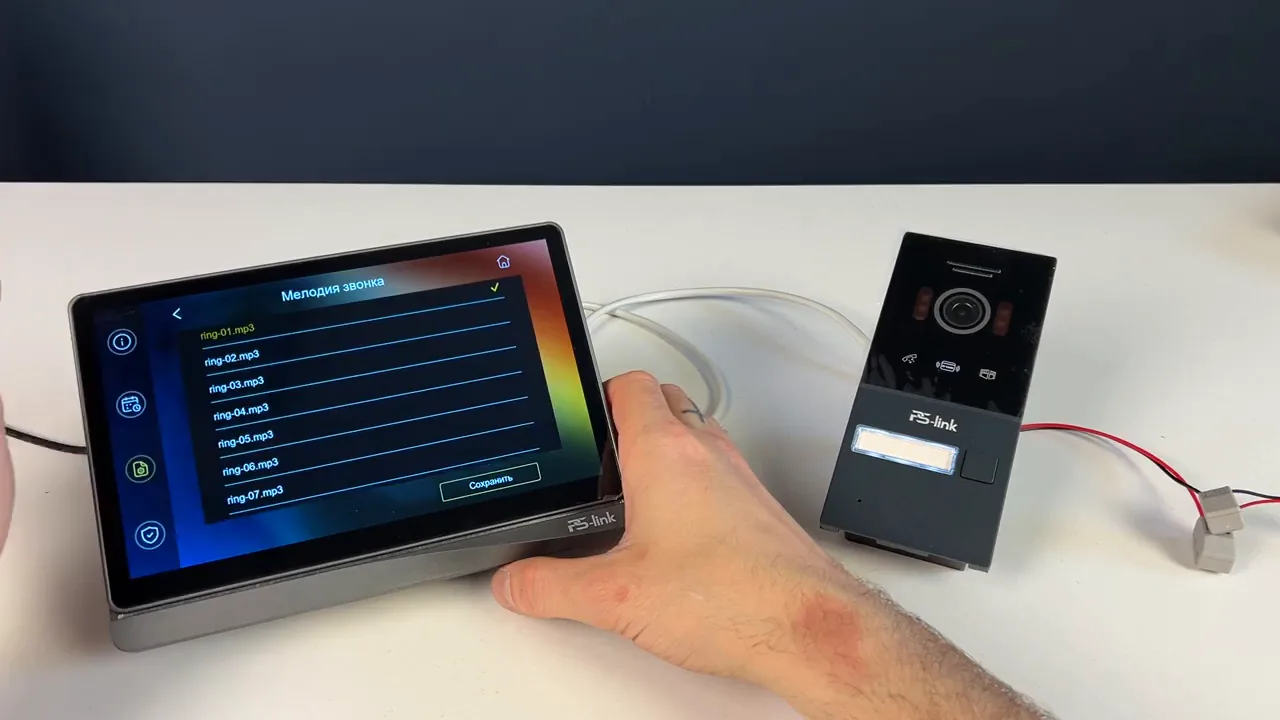

В разделе о системе отображается общая информация, IP-адрес и ID-номер устройства. В этом разделе настраивается время; в этой вкладке настроек можно указать имя, яркость экрана, изменить фон, задать временные параметры для того или иного действия. Здесь все регулировки касаемо звука, выбор мелодий звонков.

Записи

В разделе записи будут отображены все сохранённые видеозаписи и фотографии, которые сделаны вручную или по датчику движения. Из этого списка их можно воспроизвести и получить более детальную информацию.

Сеть и удалённый доступ через приложение

Через вкладку сеть мы подключаемся к Wi-Fi, вводим пароль от нашей сети. Через пару мгновений нажимаем на QR-код, его мы сканируем смартфоном через приложение для умного дома.

На главной страничке выбираем плюсик, выбираем «сканировать QR-код», открывается камера смартфона, наводим на QR-код, видим, что процесс подключения устройства пошёл, устройство добавлено. Теперь мы можем подключаться к видеодомофону удалённо.

Возможности приложения и системные настройки

В приложении доступны все базовые опции: можно сделать скриншот, включить микрофон для переговоров, сделать видеозапись вручную, осуществить сработку подключённого замка, ворот и выбрать другое подключённое устройство для воспроизведения сигнала. Во вкладке панели — настройка всех подключённых сетевых вызывных панелей и добавленных IP-камер.

В разделе интерком можно воспроизвести вызов другого монитора, в случае если он есть и подключён, который находится в другой части дома. В разделе системы — все общие настройки: здесь можно отвязать приложение, перезагрузить видеодомофон, сделать сброс и обновить его, изменить тип устройства, установить определённый IP-адрес для вызывной панели, добавить другие данные, если вызывная панель это поддерживает, такие как отпечаток пальца или карта доступа.

Практика

Чек-лист по материалу

• Установить карту памяти в слот монитора.
• Подключить питание 12 В через специальный разъём/коннектор.
• Соединить монитор и вызывную панель витой парой.
• При использовании PoE-коммутатора убедиться, что панель в одной локальной сети с монитором.
• Проверить вызов: изображение с камеры панели должно появиться на экране.
• Настроить яркость, контрастность, цветность и уровень звука.
• Проверить сработку замка и второго замка/ворот.
• Настроить датчики: тип, активность, нормально разомкнут/замкнут.
• Задать время, имя, яркость экрана, фон и мелодии звонков.
• Подключить Wi-Fi и добавить устройство в приложение сканированием QR-кода.
• Проверить удалённый доступ и базовые опции приложения.

Справка

Термины из видео

Витая пара

Обычный кабель, которым монитор соединяется с вызывной панелью.

PoE-коммутатор

Специальный коммутатор, через который можно подать питание на вызывную панель; при этом панель должна быть в одной локальной сети с монитором.

Нормально разомкнут

Одно из значений контакта датчика, выбираемое в настройках параметров датчика.

Нормально замкнут

Одно из значений контакта датчика, выбираемое в настройках параметров датчика.

QR-код

Код, отображаемый на мониторе и сканируемый смартфоном через приложение для умного дома для добавления устройства.

Интерком

Раздел, в котором можно воспроизвести вызов другого монитора, если он подключён в другой части дома.
