Настройка IP-видеодомофона Ps-Link PS-840TM: подключение и меню

Подготовка и подключение комплекта

Для настройки готового комплекта видеодомофона сначала устанавливаем карточку памяти в слот, чтобы была возможность записи видео по детекции движения. Для питания используется специальный разъём, на который подаётся 12 вольт через отдельный коннектор.

Монитор соединяется с вызывной панелью обычной витой парой. Питание на панель можно подать и через специальный PoE-коммутатор, но тогда вызывная панель должна находиться в одной локальной сети с монитором.

Работа с вызовом и изображением

При вызове на экране монитора появляется изображение с камеры вызывной панели. Отдельной кнопкой можно сразу настроить яркость, контрастность, цветность (насыщенность цветов), а также уровень звука.

Через отдельную кнопку срабатывает контакт и открывается подключённый замок. Упоминается возможность подключения второго замка (ворота) к монитору.

Меню монитора: датчики и система

В меню можно полностью отключить звук. Для каждого подключённого датчика описываются параметры: доступно много предустановленных названий областей и типов датчиков, выбирается активность и значение контакта — нормально разомкнут или нормально замкнут.

В разделе «О системе» отображается общая информация: IP-адрес и ID-номер устройства. В этом разделе настраивается время; во вкладке настроек можно указать имя, яркость экрана, изменить фон и задать временные параметры для тех или иных действий.

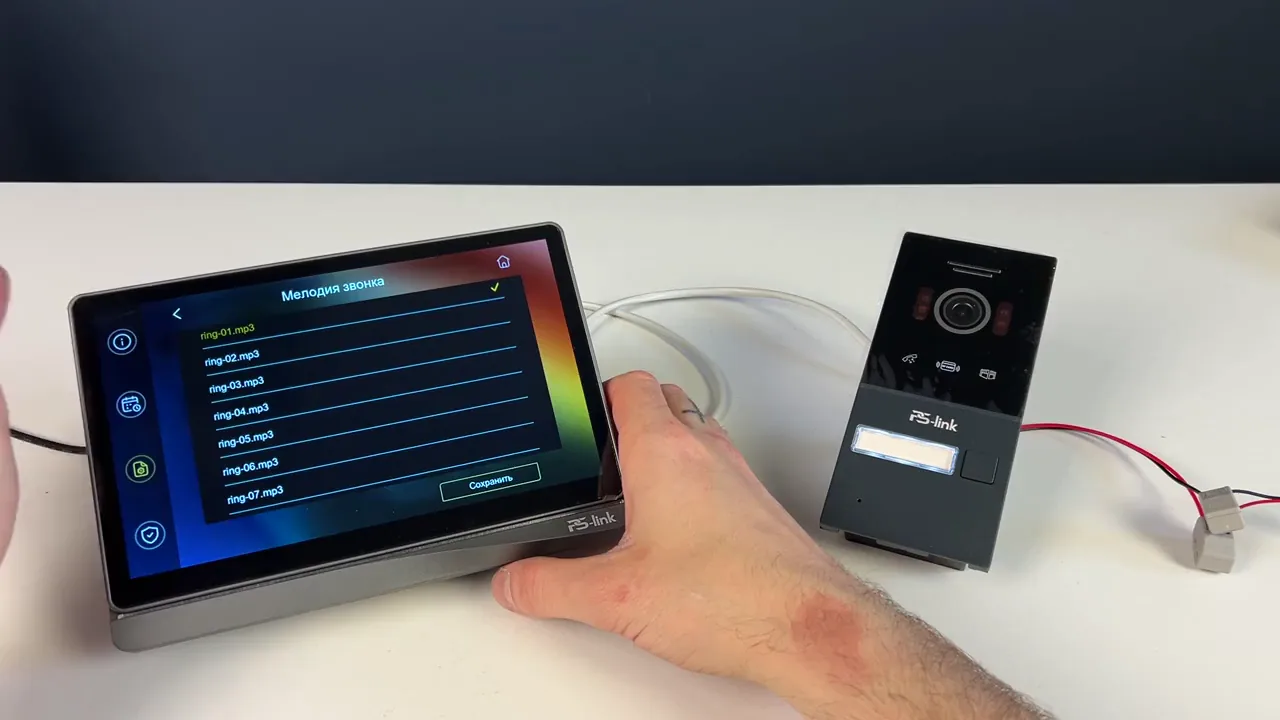

Здесь же собраны все регулировки касательно звука и выбор мелодий звонков.

Записи

В разделе записи отображаются все сохранённые видеозаписи и фотографии, которые сделаны вручную или по датчику движения. Из этого списка их можно воспроизвести и получить более детальную информацию.

Подключение к Wi-Fi и приложению

Через вкладку «Сеть» подключаемся к Wi-Fi и вводим пароль от нашей сети. Через пару мгновений нажимаем на QR-код, его мы сканируем смартфоном через приложение для умного дома.

На главной страничке выбираем плюсик, выбираем «Сканировать QR-код», открывается камера смартфона, наводим на QR-код, видим процесс подключения устройства, устройство добавлено, и теперь можно подключаться к видеодомофону удалённо.

Удалённые функции и системные настройки

В приложении доступны все базовые опции: можно сделать скриншот, включить микрофон для переговоров, сделать видеозапись вручную, осуществить сработку подключённого замка или ворот и выбрать другое подключённое устройство для воспроизведения сигнала. Во вкладке панели — настройка всех подключённых сетевых вызывных панелей и добавленных IP-камер.

В разделе «Интерком» можно воспроизвести вызов другого монитора, если он есть и подключён в другой части дома. В разделе «Система» собраны все общие настройки: здесь можно отвязать приложение, перезагрузить видеодомофон, сделать сброс и обновить его, изменить тип устройства, установить определённый IP-адрес для вызывной панели, добавить другие данные, если вызывная панель это поддерживает, такие как отпечаток пальца или карта доступа.

Практика

Чек-лист по материалу

• Установить карту памяти в слот для записи по движению.
• Подключить питание 12 В к монитору через специальный разъём и коннектор.
• Соединить монитор с вызывной панелью витой парой.
• При использовании PoE-коммутатора убедиться, что панель в одной локальной сети с монитором.
• Проверить вызов и настроить яркость, контрастность, цветность и уровень звука.
• Настроить параметры датчиков: область, тип, активность и нормально разомкнутый/замкнутый контакт.
• Проверить раздел системы: IP-адрес и ID-номер устройства, время, имя, яркость экрана, фон.
• Настроить звук и выбрать мелодию звонка.
• Подключить монитор к Wi-Fi через вкладку сеть и ввести пароль.
• Отсканировать QR-код в приложении умного дома и добавить устройство.
• Проверить удалённые функции: скриншот, микрофон, видеозапись, открытие замка/ворот.

Справка

Термины из видео

Карта памяти

Устанавливается в слот для возможности записи видео по движению (детекции движения).

Витая пара

Кабель, с помощью которого монитор соединяется с вызывной панелью.

PoE-коммутатор

Специальный коммутатор, через который можно подать питание на вызывную панель; при этом панель должна быть в одной локальной сети с монитором.

Детекция движения

Режим, по которому выполняется запись видео на карту памяти.

Нормально разомкнут

Одно из значений контакта датчика, выбираемое в настройках параметров датчика.

Нормально замкнут

Одно из значений контакта датчика, выбираемое в настройках параметров датчика.

QR-код

Код, который нажимается после подключения к Wi-Fi и сканируется смартфоном через приложение для умного дома для добавления устройства.

Интерком

Раздел, в котором можно воспроизвести вызов другого монитора, если он есть и подключён в другой части дома.
