Настройка IP-видеодомофона Ps-Link PS-i730TM: подключение и меню

Подготовка комплекта и подключение

Для настройки готового комплекта видеодомофона сначала устанавливается карточка памяти в слот, чтобы была возможна запись видео по движению. Для питания используется специальный разъём, на который подаётся 12 вольт через отдельный коннектор.

Монитор соединяется с вызывной панелью обычной витой парой. Питание на панель можно подать и через специальный PoE-коммутатор — в этом случае вызывная панель должна находиться в одной локальной сети с монитором.

Вызов и управление с монитора

При вызове на экране монитора появляется картинка с камеры вызывной панели. С помощью отдельной кнопки можно сразу настроить яркость, контрастность и цветность (насыщенность цветов).

Здесь же регулируется уровень звука. Через отдельную кнопку срабатывает контакт и открывается подключённый замок, а кнопка с воротами предназначена для второго замка, который можно подключить к монитору.

Меню монитора

В меню можно полностью отключить звук. Для каждого подключённого датчика описываются параметры: на выбор много предустановленных названий областей и типов датчиков, задаётся активность и значение контакта — нормально разомкнут или нормально замкнут.

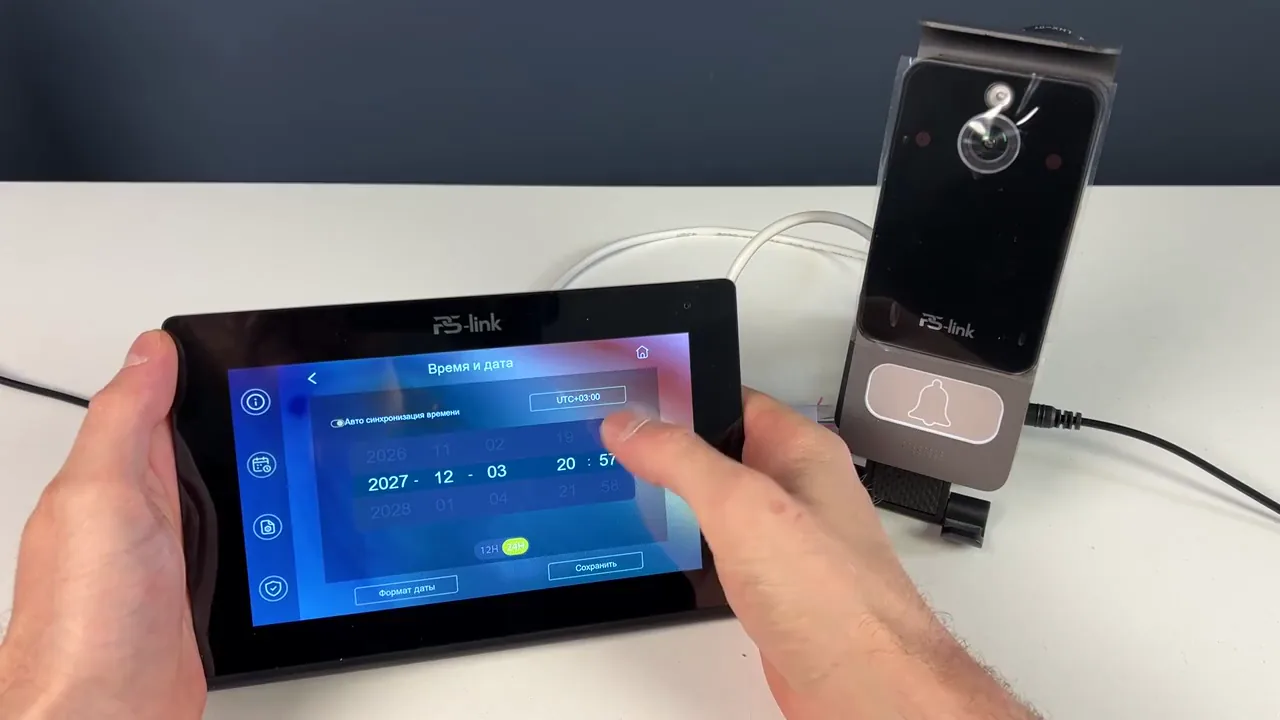

В разделе о системе отображается общая информация, IP-адрес и ID номер устройства. В этом разделе настраивается время. В настройках можно указать имя, яркость экрана, изменить фон и задать временные параметры для того или иного действия. Здесь же собраны все регулировки касаемо звука и выбор мелодий звонков.

Записи

В разделе записи отображаются все сохранённые видеозаписи и фотографии, которые сделаны вручную или по датчику движения. Из этого списка их можно воспроизвести и получить более детальную информацию.

Подключение к сети и удалённый доступ

Через вкладку сеть выполняется подключение к Wi-Fi и вводится пароль от сети. Через пару мгновений нажимается QR-код, который сканируется смартфоном через приложение для умного дома: на главной странице выбирается плюсик и пункт сканировать QR-код, камера смартфона наводится на код.

После процесса подключения устройство добавлено, и теперь можно подключаться к видеодомофону удалённо. В приложении доступны базовые опции: сделать скриншот, включить микрофон для переговоров, сделать видеозапись вручную, осуществить сработку подключённого замка ворот и выбрать другое подключённое устройство для воспроизведения сигнала.

Панели, интерком и система

Во вкладке панели настраиваются все подключённые сетевые вызывные панели и добавленные IP-камеры. В разделе интерком можно воспроизвести вызов другого монитора, если он есть и подключён в другой части дома.

В разделе системы собраны все общие настройки: можно отвязать приложение, перезагрузить видеодомофон, сделать сброс и обновить его, изменить тип устройства, установить определённый IP-адрес для вызывной панели и добавить другие данные, если вызывная панель это поддерживает, например отпечаток пальца или карту доступа.

Практика

Чек-лист по материалу

• Установить карту памяти в слот для записи видео по движению.
• Подключить питание 12 В через специальный разъём и коннектор.
• Соединить монитор с вызывной панелью витой парой.
• При питании через PoE-коммутатор убедиться, что панель в одной локальной сети с монитором.
• Проверить вызов и изображение с камеры панели на экране монитора.
• Настроить яркость, контрастность, цветность и уровень звука.
• Проверить сработку контакта замка и кнопку для второго замка.
• Настроить датчики, время, имя, фон и мелодии звонков в меню.
• Подключиться к Wi-Fi через вкладку сеть и ввести пароль.
• Отсканировать QR-код приложением умного дома и добавить устройство.
• Проверить удалённые опции: скриншот, микрофон, видеозапись, замок.
• При необходимости настроить панели, интерком и раздел системы.

Справка

Термины из видео

Витая пара

Кабель, которым монитор соединяется с вызывной панелью.

PoE-коммутатор

Специальный коммутатор, через который можно подать питание на вызывную панель; при этом панель должна быть в одной локальной сети с монитором.

Нормально разомкнут

Одно из значений контакта датчика, выбираемое в параметрах подключённого датчика.

Нормально замкнут

Одно из значений контакта датчика, выбираемое в параметрах подключённого датчика.

ID номер устройства

Идентификатор устройства, отображаемый в разделе о системе вместе с IP-адресом.

Интерком

Раздел, в котором можно воспроизвести вызов другого монитора, если он подключён в другой части дома.

QR-код

Код, который сканируется смартфоном через приложение для умного дома для подключения устройства.
