Настройка IP-видеодомофона Ps-Link PS-i730TM: подключение и меню

Подготовка комплекта и подключение

Настройка начинается с установки карточки памяти в слот — это нужно для возможности записи видео по движению, по детекции движения. Для питания используется специальный разъём, туда подаётся 12 вольт, в данном случае через специальный коннектор.

Монитор соединяется с вызывной панелью с помощью обычной витой пары. Питание на панель можно подать и через специальный PoE-коммутатор, в таком случае вызовная панель должна находиться в одной локальной сети с монитором.

Вызов и управление с монитора

Происходит вызов: на экране монитора появляется картинка с вызывной панели, с камеры вызывной панели. С помощью кнопки можно сразу настроить яркость, контрастность и цветность, насыщенность цветов. Здесь же отображается уровень звука.

Через отдельную кнопку срабатывает контакт, отопрётся подключённый замок. Есть кнопка с воротами для второго замка, который можно подключить к монитору.

Меню монитора

Попав в меню, видим различные кнопки; можно вообще отключить звук. Здесь описываются параметры для каждого подключённого датчика: на выбор много предустановленных названий областей, типов датчика, выбирается его активность и значение контакта — нормально разомкнут или нормально замкнут.

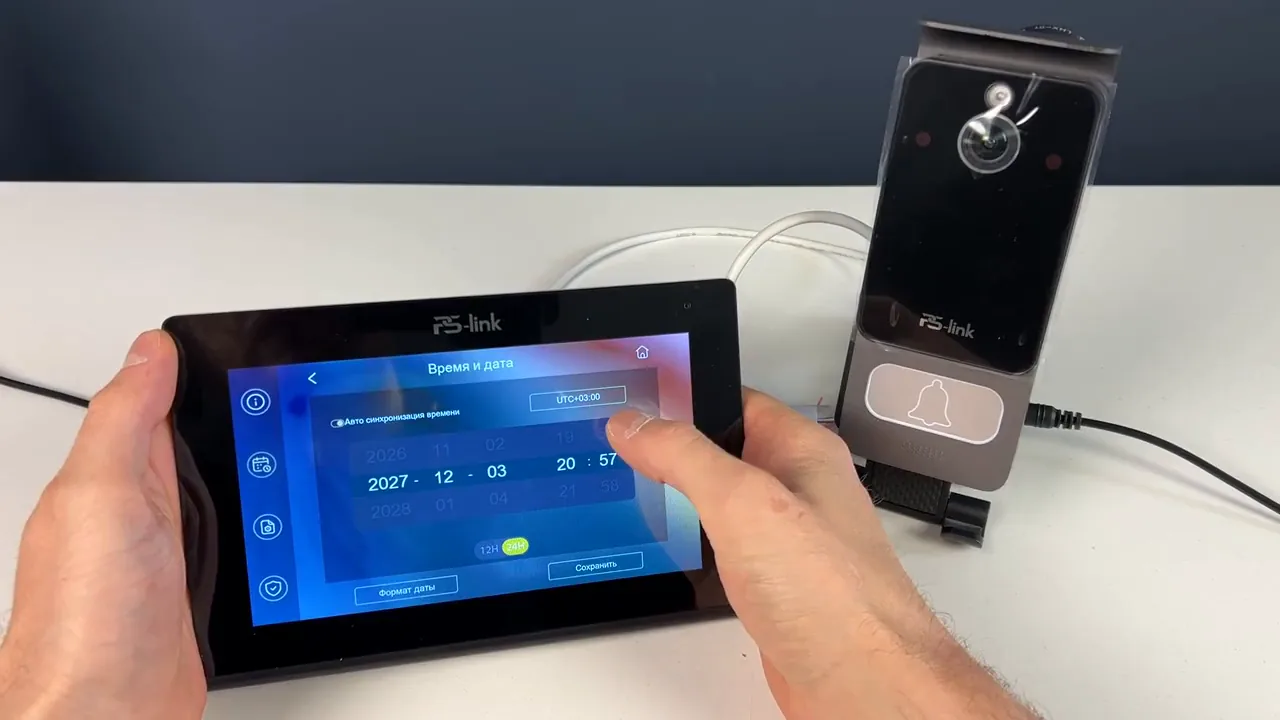

В разделе о системе общей информации отображаются IP-адрес и ID номер устройства. В этом разделе настраивается время. В этой вкладке настройки можно указать имя, яркость экрана, изменить фон, задать временные параметры для того или иного действия. Здесь все регулировки касаемо звука, выбор мелодий звонков.

В разделе записи будут отображены все сохранённые видеозаписи и фотографии, которые сделаны вручную или по датчику движения. Из этого списка их можно воспроизвести и получить более детальную информацию.

Подключение к сети и приложению

Через вкладку сеть мы подключаемся к Wi-Fi, вводим пароль от нашей сети, через пару мгновений нажимаем на QR-код, его мы сканируем смартфоном через приложение для умного дома. На главной страничке выбираем плюсик, выбираем и сканировать QR-код. Открывается камера смартфона, наводим на QR-код.

Видим, процесс подключения устройства пошёл. Устройство добавлено, теперь мы можем подключаться к видеодомофону удалённо.

Удалённые функции приложения

Здесь доступны все базовые опции: можно сделать скриншот, включить микрофон для переговора, сделать видеозапись вручную, осуществить сработку подключённого замка, ворот и выбрать другое подключённое устройство для воспроизведения сигнала.

Во вкладке панели — настройка всех подключённых сетевых вызывных панелей и добавленных IP-камер. В разделе интерком можно воспроизвести вызов другого монитора, в случае если он есть и подключён, который находится в другой части дома.

Системные настройки

В разделе системы все общие настройки: здесь можно отвязать приложение, перезагрузить видеодомофон, сделать сброс и обновить его, изменить тип устройства, установить определённый IP-адрес для вызывной панели, добавить другие данные, если вызывная панель это поддерживает, такие как отпечаток пальца или карту доступа.

Практика

Чек-лист по материалу

• Установить карту памяти в слот для записи по движению.
• Подать питание 12 В через специальный разъём и коннектор.
• Соединить монитор с вызывной панелью витой парой.
• При необходимости подать питание на панель через PoE-коммутатор в одной локальной сети с монитором.
• Проверить вызов и изображение с камеры панели на экране монитора.
• Настроить яркость, контрастность, цветность и уровень звука.
• Проверить срабатывание контакта замка и кнопку второго замка.
• Настроить параметры датчиков и время в меню.
• Подключиться к Wi-Fi через вкладку сеть.
• Отсканировать QR-код в приложении умного дома и добавить устройство.
• Проверить удалённые функции: скриншот, микрофон, видеозапись, замок и ворота.
• При необходимости выполнить отвязку приложения, перезагрузку, сброс или обновление в разделе системы.

Справка

Термины из видео

Витая пара

Кабель, которым монитор соединяется с вызывной панелью.

PoE-коммутатор

Специальный коммутатор, через который можно подать питание на вызывную панель; панель при этом должна быть в одной локальной сети с монитором.

Детекция движения

Режим, по которому выполняется запись видео на установленную карту памяти.

Нормально разомкнутый контакт

Вариант значения контакта датчика, выбираемый в меню наряду с нормально замкнутым.

QR-код

Код, который сканируется смартфоном через приложение для умного дома для добавления устройства.

Интерком

Раздел, в котором можно воспроизвести вызов другого монитора, если он подключён в другой части дома.
