Настройка комплекта беспроводного СКУД Ps-Link PS-SK8-EM

Подключение оборудования

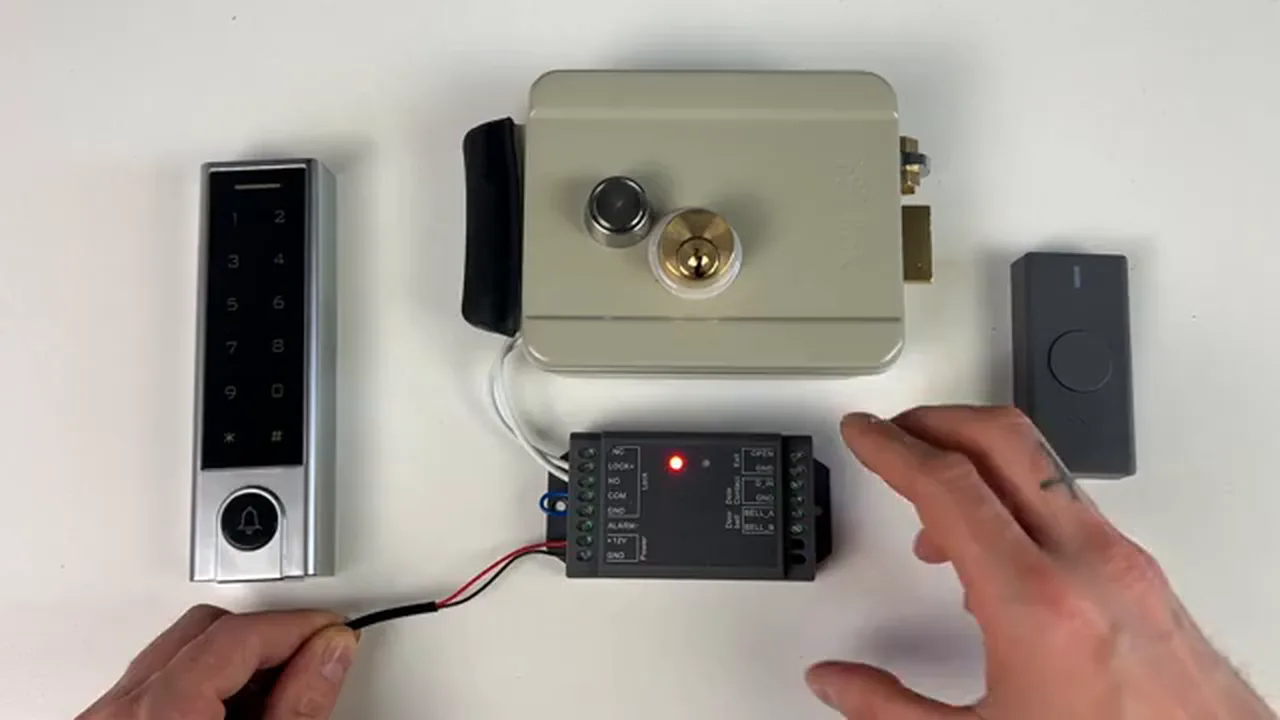

Перед началом работ установите элементы питания в панель и кнопку выхода. В кнопке выхода батарейка уже установлена, но необходимо извлечь ограничитель, чтобы активировать её. Для коммутации всех устройств используется клеммная колодка контроллера.

Магнитный замок подключается к клеммам NC и LCK, которые являются нормально замкнутыми. Электромеханический замок, напротив, подключается к NO и LOOCK — нормально разомкнутым. К выходу аларма (клеммы COM и GND) подключается сирена, при этом питание для неё можно взять с входа 12В или от внешнего источника.

Справа на контроллере расположены дополнительные выходы: OPEN GND для проводной кнопки выхода и D IN GND для датчика двери. Ниже предусмотрены клеммы для подключения звонка.

Включение функции датчика двери

По умолчанию функция датчика двери отключена. Чтобы её активировать, необходимо ввести пароль администратора (по умолчанию 123456), а затем выполнить команду 62#0#.

Успешное выполнение команды подтверждается длинным звуковым сигналом. После этого датчик двери будет задействован в системе.

Добавление и удаление ключей

Для добавления новых ключей доступа используется карта администратора с подписью Add. Процедура начинается с поднесения этой карты к считывателю, после чего система переходит в режим добавления. Затем необходимо поочерёдно подносить к считывателю все ключи, которые требуется добавить. Важно, чтобы каждый ключ был поднесён отдельно и удерживался до звукового или светового подтверждения. После завершения добавления всех ключей процедура завершается повторным поднесением карты администратора к считывателю. Это действие фиксирует изменения и выводит систему из режима добавления.

Удаление ключей производится с помощью специальной карты, предназначенной для этой операции. Процесс удаления аналогичен добавлению: поднесение карты удаления к считывателю активирует режим удаления, после чего поочерёдно подносятся ключи, которые необходимо удалить. По завершении процедуры также требуется повторное поднесение карты удаления для подтверждения. Важно отметить, что карта администратора и карта удаления выполняют разные функции, и их нельзя использовать взаимозаменяемо.

Смена пароля администратора

Для смены пароля администратора необходимо войти в меню настроек. Для этого вводится текущий пароль, который по умолчанию установлен как 123456. После ввода текущего пароля следует ввести команду 0#. Эта команда открывает доступ к настройкам смены пароля. Затем вводится новый пароль, после чего ставится решётка (#) и повторно вводится новый пароль для подтверждения. Важно, чтобы оба ввода нового пароля совпадали, иначе операция будет отклонена.

Успешное выполнение всех шагов подтверждается зелёным индикатором на устройстве. Зелёный свет сигнализирует о том, что вход в меню настроек выполнен корректно, а также о том, что смена пароля прошла успешно. Если индикатор не загорается зелёным, это означает, что какой-то из шагов был выполнен неправильно, и процедуру необходимо повторить. После смены пароля старый пароль перестаёт действовать, и для последующих входов в меню настроек необходимо использовать новый пароль.

Задание пин-кода

Для задания пин-кода пользователя необходимо сначала ввести пароль администратора, после чего набрать команду 1#. Это действие открывает режим настройки, в котором можно изменить или установить персональный идентификационный номер для конкретного пользователя.

После ввода команды 1# система запросит порядковый номер пользователя, которому назначается пин-код. Необходимо указать этот номер и подтвердить выбор. Затем следует ввести сам пин-код и продублировать его через решётку (#) для подтверждения. Такая последовательность действий обеспечивает корректное сохранение нового пин-кода.

Дополнительные возможности

Помимо описанной процедуры, устройство поддерживает ряд дополнительных функций, которые могут быть полезны в различных сценариях использования. Полный перечень этих опций и инструкции по их применению приведены в руководстве пользователя, поставляемом в комплекте с устройством.

Руководство содержит подробное описание всех доступных команд и настроек, что позволяет максимально эффективно использовать возможности устройства. Рекомендуется ознакомиться с ним для получения полной информации о функционале и правильной эксплуатации.

Практика

Чек-лист по материалу

• Установите элементы питания в панель и кнопку выхода (извлеките ограничитель из кнопки).
• Подключите магнитный замок к клеммам NC и LCK, электромеханический — к NO и LOOCK.
• Подключите сирену к выходу аларма (COM и GND), питание — от 12В или внешнего источника.
• Подключите проводную кнопку выхода к OPEN GND, датчик двери — к D IN GND.
• Включите функцию датчика двери: пароль администратора (123456) + команда 62#0#.
• Добавьте ключи с помощью карты администратора (Add).
• Удалите ненужные ключи специальной картой удаления.
• Смените пароль администратора: текущий пароль + 0# + новый пароль + # + новый пароль + #.
• Задайте пин-код: пароль администратора + 1# + номер пользователя + # + пин-код + # + пин-код + #.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Магнитный замок

Электромагнитный замок, удерживающий дверь в закрытом состоянии за счёт магнитного поля.

Электромеханический замок

Замок, который открывается подачей электрического сигнала на механизм.

NC (Normally Closed)

Нормально замкнутый контакт — в исходном состоянии цепь замкнута.

NO (Normally Open)

Нормально разомкнутый контакт — в исходном состоянии цепь разомкнута.

Считыватель

Устройство для чтения ключей (карт, брелоков) и передачи кода контроллеру.

Карта администратора

Специальная карта с подписью Add, предназначенная для добавления ключей в память контроллера.

Пин-код

Персональный идентификационный номер, используемый для доступа.
