Настройка комплекта беспроводного СКУД Ps-Link PS-SK8-EM

Подключение оборудования

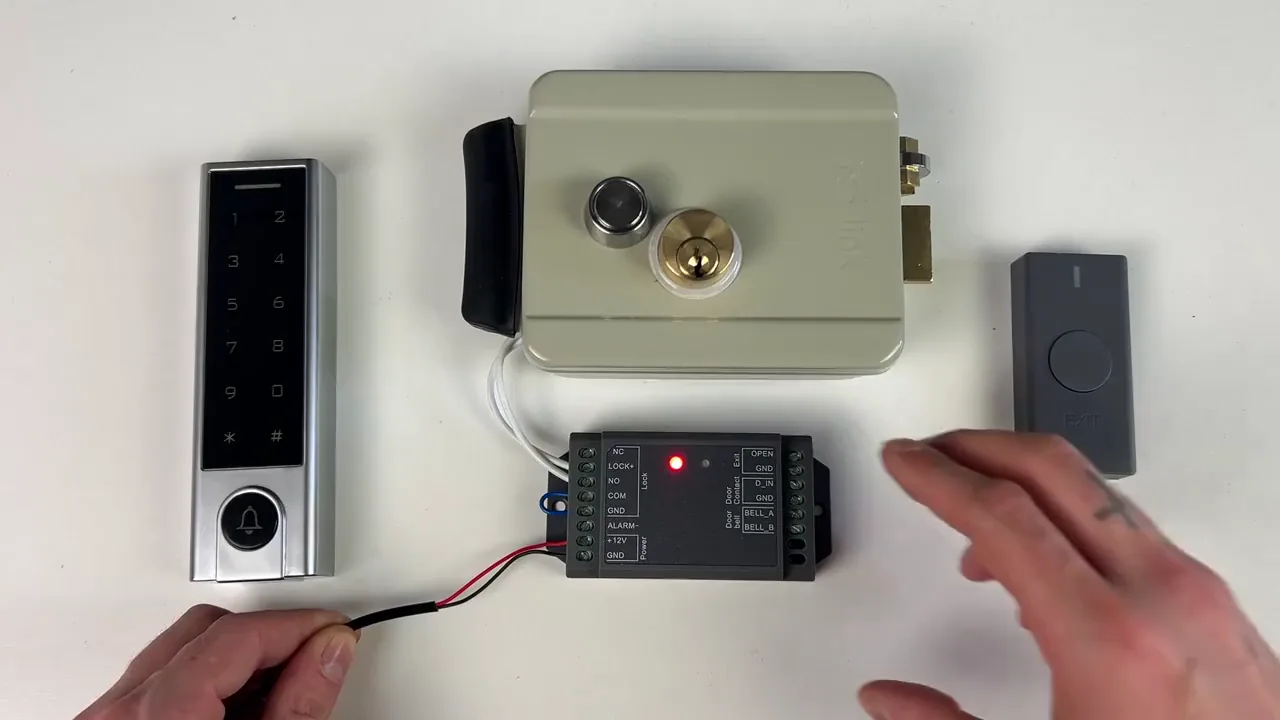

Перед началом работ убедитесь, что элементы питания установлены в панель контроллера. В кнопке выхода батарейка уже присутствует, но необходимо извлечь ограничитель, чтобы активировать её. Коммутация всех устройств осуществляется через клеммную колодку контроллера, что обеспечивает единую точку подключения.

Магнитный замок подключается к клеммам NC и LOCK, где NC означает нормально замкнутый контакт. Электромеханический замок, напротив, подключается к NO и LOCK, где NO — нормально разомкнутый. Такое различие важно для корректной работы устройств в зависимости от их типа.

К выходу алларма подключается сирена, при этом питание для неё можно взять со входа 12 вольт или от внешнего источника. Ниже на колодке подаётся основное питание, а справа расположен выход Open GND для подключения проводной кнопки выхода. Для датчика двери предназначен вход DIN GND, а ниже можно подключить звонок.

Включение датчика двери

По умолчанию функция датчика двери отключена, поэтому для её активации требуется выполнить специальную команду. Наберите на клавиатуре пароль администратора (по умолчанию 1-6), затем введите команду 62#1#. Эта последовательность включает датчик двери.

После ввода команды контроллер подаст обратный сигнал в виде длинного писка, подтверждающего успешное включение функции. Теперь датчик двери будет работать, и вы сможете использовать его для контроля открытия двери.

Добавление и удаление ключей

Для добавления новых ключей используется карточка администратора. Процесс начинается с поднесения карты администратора к считывателю, после чего система переходит в режим добавления ключей. Затем необходимо поднести добавляемые ключи (можно несколько подряд) к считывателю, и каждый из них будет зарегистрирован. Завершается процедура повторным поднесением карты администратора, что подтверждает выход из режима добавления.

Удаление ключей выполняется с помощью специальной карточки для удаления. Эта карточка позволяет исключить ранее добавленные ключи из системы. Точная последовательность действий с этой карточкой не детализируется, но она предназначена именно для удаления ключей.

Смена пароля администратора

Для смены пароля администратора необходимо войти в меню настроек. Для этого вводится текущий пароль (по умолчанию это комбинация 1-6). После ввода текущего пароля подается команда на смену пароля, которая обозначается цифрой 0. Затем вводится новый пароль, который дублируется через символ решетки (#) и подтверждается.

Успешное выполнение процедуры смены пароля подтверждается зеленым индикатором. Этот индикатор сигнализирует о том, что вход в меню настроек выполнен, что означает, что пароль был успешно изменен. Таким образом, зеленый индикатор служит визуальным подтверждением завершения операции.

Задание пин-кода

Для задания пин-кода пользователю необходимо сначала набрать пароль администратора. После этого вводится команда 1, которая инициирует процедуру настройки. Далее указывается порядковый номер пользователя, для которого задается пин-код, и подтверждается выбор. Затем вводится сам пин-код, который дублируется через решетку для подтверждения.

Таким образом, последовательность действий включает в себя аутентификацию администратора, выбор команды, идентификацию пользователя и ввод пин-кода с его подтверждением. Это обеспечивает корректную настройку доступа для конкретного пользователя.

Дополнительная информация

Полный список опций, доступных в системе, приведен в руководстве пользователя, которое поставляется в комплекте с устройством. Это руководство содержит подробное описание всех команд и параметров, что позволяет администратору использовать все функциональные возможности.

Обращение к руководству необходимо для получения исчерпывающей информации о настройках и действиях, которые могут потребоваться в процессе эксплуатации. Оно служит основным справочным материалом для администратора.

Практика

Чек-лист по материалу

• Установите элементы питания в панель и извлеките ограничитель в кнопке выхода.
• Подключите магнитный замок к NC и LOCK, электромеханический — к NO и LOCK.
• Подключите сирену к выходу алларма, питание — от 12В или внешнего источника.
• Подключите проводную кнопку выхода к Open GND, датчик двери — к DIN GND.
• Включите датчик двери: введите пароль администратора (1-6), затем 62#1#.
• Добавьте ключи: поднесите карту администратора, затем ключи, затем снова карту.
• Для удаления ключей используйте специальную карточку удаления.
• Смените пароль администратора: текущий пароль, команда 0, новый пароль, дублирование, подтверждение.
• Задайте пин-код: пароль администратора, команда 1, номер пользователя, пин-код, дублирование.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

NC

Нормально замкнутый контакт (normally closed).

NO

Нормально разомкнутый контакт (normally open).

Контроллер

Устройство, управляющее работой СКУД и обрабатывающее сигналы от считывателей, замков и датчиков.

Считыватель

Устройство для чтения ключей (карт, брелоков).

Ключ доступа

Идентификатор (карта, брелок), используемый для прохода.

Пин-код

Персональный идентификационный номер, вводимый на клавиатуре для доступа.

Датчик двери

Устройство, определяющее открытие/закрытие двери.
