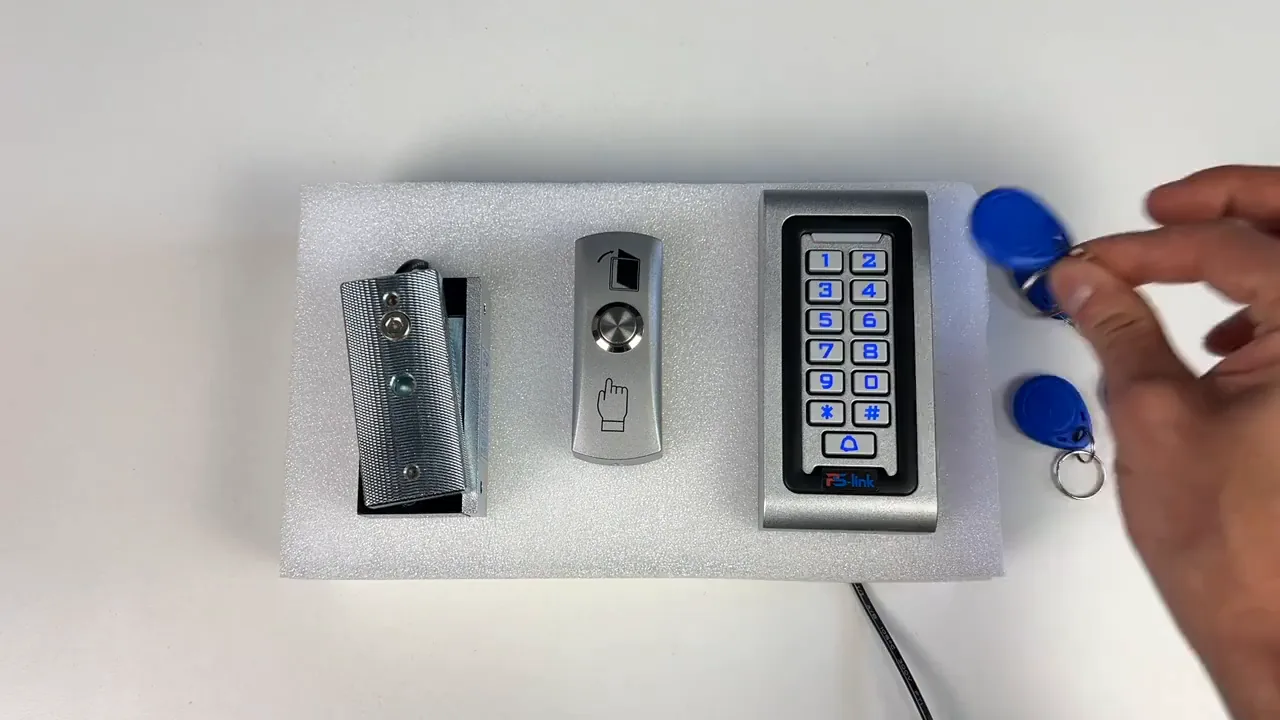

Настройка комплекта СКУД на одну дверь: подключение и программирование

Подключение контроллера, считывателя и кнопки выхода

Все контроллеры и считыватели подключаются по стандартной схеме. Красные и чёрные провода используются для питания устройства. Зелёные и белые – для передачи сигнала от внешнего считывателя контроллеру. Синий и фиолетовый – для электромеханического замка, оранжевый с фиолетовым – для магнитного замка. Жёлтые – для подключения внешней кнопки выхода. На некоторых устройствах встречаются розовые провода для звонка.

В комплекте всегда идёт инструкция для программирования с иллюстрацией схемы подключения. Обычно на тыльной стороне есть наклейка с обозначениями, чтобы исключить ошибку при коммутировании.

Подключение магнитного замка 180 кг

Для подключения магнитного замка используется оранжевая жила панели доступа и общий минус. К общему минусу подключается и кнопка выхода, коммутируется с жёлтой жилой. Фиолетовый провод подключается к плюсу. Через оранжевый кабель с вызывной панели всегда идёт напряжение для работы магнитного замка. Сигнал размыкания замок получает через минус. Реле панели размыкает питание в случае магнитного замка.

Подключение электромеханического замка

Для подключения механического замка используется синяя жила вызывной панели и общий минус. К общему плюсу подключается фиолетовая жила вызывной панели. Через синий кабель с вызывной панели подаётся напряжение для сработки механизма электромеханического замка. Сигнал замыкания замок получает через минус. Реле панели замыкает питание в случае использования электромеханического замка.

Вход в режим программирования и добавление пользователей

При успешной авторизации пользователь входит по пинкоду или по нажатию кнопки выход. Необходимо войти в режим программирования. В большинстве случаев это код, звёздочка, шесть девяток, решётка. После выбирается команда: единица для добавления пинкода, карты или отпечатка. После единицы задаётся номер ячейки в случае добавления пароля. В случае добавления ключей доступа карты сразу подносятся к считывателю. При завершении действие подтверждается решёткой. После программирования в стандартный режим можно вернуться с помощью звёздочки и эксплуатировать устройство.

Программирование панели: вход в меню настройки путём ввода пароля администратора, команда подтверждается решёткой, выход – звёздочкой.

Смена пароля администратора и добавление пинкода/карт

Смена пароля администратора: нажимаем звёздочку, вводим пароль по умолчанию — шесть девяток и решётку. Для смены используется команда 0, вводим новый пароль, подтверждаем и дублируем, снова нажимаем решётку для подтверждения и выходим, проверяем.

Заведение пинкода пользователя: вводим единицу, указываем номер ячейки пользователя, после вводим пинкод и проверяем. Запись ключей доступа: входим в режим программирования, вводим единицу и поочерёдно подносим ключи. По завершении жмём решётку и проверяем.

Режимы работы, время сработки реле, удаление и сброс

Есть несколько режимов работы: по умолчанию включён вход по пинкоду и карте, можно активировать режим только по картам. Для смены режима входим в режим настройки, вводим команду 3, затем 0 — режим входа только по карточкам, проверяем.

Настройка времени сработки реле: входим в меню программирования, вводим команду 4 и время, подтверждаем и смотрим. Эта настройка работает на все типы отпирания.

Удаление конкретного пинкода: заходим в меню настройки, вводим команду 2 и указываем порядковый номер пользователя. Удаление ключей доступа: вводим двойку и поочерёдно подносим ключи. Сброс: отключаем питание, зажимаем решётку и запитываем; звуковые индикации сообщают о сбросе устройства. Удаление абсолютно всех пользователей, ключей и пинкодов: зайти в настройку, выбрать команду 2 и ввести 4.0, подтвердить решёткой.

Практика

Чек-лист по материалу

• Подключить питание контроллера и считывателя красными и чёрными проводами.
• Соединить зелёные и белые провода для передачи сигнала от считывателя контроллеру.
• Для магнитного замка использовать оранжевую жилу панели и общий минус, фиолетовый — к плюсу.
• Для электромеханического замка использовать синюю жилу панели и общий минус, фиолетовый — к общему плюсу.
• Подключить кнопку выхода к общему минусу и коммутировать с жёлтой жилой.
• Войти в режим программирования: код, звёздочка, шесть девяток, решётка.
• Сменить пароль администратора командой 0.
• Добавить пинкод командой 1 с указанием номера ячейки.
• Добавить карты командой 1 с поочерёдным поднесением ключей.
• Настроить режим только по картам командой 3 и 0.
• Настроить время сработки реле командой 4.
• Удалить пользователя командой 2 с указанием номера или поднесением ключа.
• Выполнить полный сброс: отключить питание, зажать решётку, подать питание.
• Удалить всех пользователей командой 2 и 4.0.

Справка

Термины из видео

СКУД

Система контроля и управления доступом, комплект для одной двери.

Контроллер

Устройство, которое подключается по стандартной схеме и управляет доступом.

Считыватель

Внешнее устройство, передающее сигнал контроллеру по зелёным и белым проводам.

Магнитный замок

Замок на 180 кг, подключается оранжевой жилой панели и общим минусом, размыкается через минус.

Электромеханический замок

Замок, подключаемый синей жилой панели и общим минусом, замыкается через минус.

Кнопка выхода

Внешняя кнопка, подключаемая жёлтыми проводами к общему минусу.

Пинкод

Код пользователя, добавляется командой 1 с указанием номера ячейки.

Ключ доступа

Карта, добавляется командой 1 с поочерёдным поднесением к считывателю.

Реле

Элемент панели, размыкающий питание для магнитного замка и замыкающий для электромеханического.

Время сработки реле

Настройка командой 4, работает на все типы отпирания.

Сброс

Отключение питания, зажатие решётки и подача питания; сопровождается звуковой индикацией.
