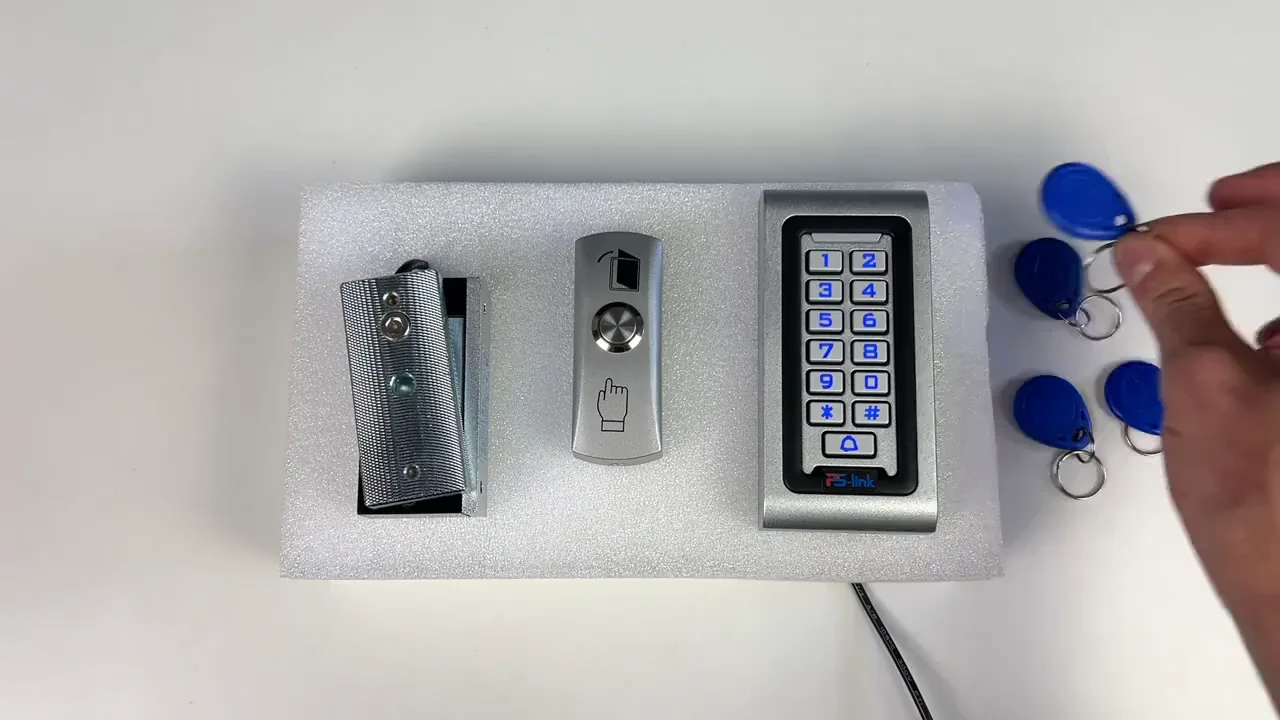

Настройка комплекта СКУД Ps-Link KIT-S601EM-WP-180 на одну дверь

Подключение проводов

Все контроллеры и считыватели подключаются по стандартной схеме. Красные и черные провода предназначены для питания устройства. Зеленые и белые используются для передачи сигнала с внешнего считывателя на контроллер.

В парах синий с фиолетовым предназначены для электромеханического замка, а оранжевый с фиолетовым — для магнитного. Желтые провода служат для подключения внешней кнопки выхода. На некоторых устройствах встречаются розовые провода, которые используются для звонка.

В комплекте всегда идет инструкция для программирования с иллюстрацией схемы подключения. Обычно на тыльной стороне устройства есть наклейка с обозначениями для исключения ошибки при коммутировании.

Подключение замков

Для подключения магнитного замка используется оранжевая жила панели доступа и общий минус. К общему минусу подключается и кнопка выхода, коммутируется с желтой жилой. Фиолетовый провод подключается к плюсу.

Через оранжевый кабель с вызывной панели всегда идет напряжение для работы магнитного замка. Сигнал размыкания замок получает через минус.

Для подключения электромеханического замка используется синяя жила вызывной панели и общий минус. К общему плюсу подключается фиолетовая жила вызывной панели, а через синий кабель подается напряжение для срабатывания механизма. Сигнал замыкания замок получает через минус. Реле панели размыкает питание в случае магнитного замка и замыкает в случае использования электромеханического.

Программирование панели

При успешной авторизации пользователи получают доступ по пинкоду или по нажатию кнопки выхода. Принцип настройки следующий: необходимо войти в режим программирования, в большинстве случаев это код, звездочка, 6 девяток, решетка.

После входа выбирается команда. Единица используется для добавления пинкода, карты или отпечатка. После единицы задается номер ячейки в случае добавления пароля, а в случае добавления ключей доступа карты сразу подносятся к считывателю. При завершении действие подтверждается решеткой.

После программирования в стандартные режимы можно вернуться с помощью звездочки и эксплуатировать устройство. Для смены пароля администратора используется команда 0: вводится новый пароль, подтверждается и дублируется.

Добавление пользователей

Для добавления пинкода пользователя вводится команда 1, указывается номер ячейки пользователя, затем вводится пинкод и подтверждается. Для записи ключей доступа входим в режим программирования, вводим единицу и поочередно подносим ключи к считывателю. По завершении нажимаем решетку и проверяем.

Настройка режимов и времени реле

Есть несколько режимов работы. По умолчанию включен вход по пинкоду и карте. Можно активировать режим только по картам: для этого в режиме настройки вводим команду 3 (смена режима) и 0 (режим входа только по карточкам).

Можно настроить время срабатывания реле: входим в меню программирования, вводим команду 4 и время, подтверждаем. Эта настройка работает для всех типов отпирания.

Удаление пользователей и сброс

Для удаления конкретного пинкода пользователя заходим в меню настройки, вводим команду 2 и указываем порядковый номер пользователя, чей пинкод нужно удалить. Аналогично удаляются ключи доступа: вводим двойку и поочередно подносим ключи.

Для сброса устройства отключаем питание, зажимаем решетку и подаем питание. Звуковые индикации сообщают о сбросе устройства.

Для удаления абсолютно всех пользователей (ключей, пинкодов) нужно зайти в настройку, выбрать команду 2 и ввести 4.0, подтвердить действие решеткой. После этого все пользователи удалены.

Практика

Чек-лист по материалу

• Проверьте комплектацию и наличие инструкции.
• Подключите питание (красный/черный) к контроллеру.
• Подключите считыватель (зеленый/белый) к контроллеру.
• Подключите магнитный замок: оранжевый провод панели к замку, общий минус.
• Подключите кнопку выхода: к общему минусу и желтой жиле.
• Подключите фиолетовый провод к плюсу.
• Войдите в режим программирования (код*999999#).
• Смените пароль администратора (команда 0).
• Добавьте пинкоды пользователей (команда 1, номер ячейки, пинкод).
• Добавьте ключи доступа (команда 1, поднести ключи).
• Настройте режим входа (команда 3, 0 - только карты).
• Настройте время реле (команда 4, время).
• Проверьте работу всех функций.
• При необходимости удалите пользователей (команда 2).
• При необходимости сбросьте устройство (зажать решетку при включении).

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Магнитный замок

Электромагнитный замок, удерживающий дверь за счет магнитного поля.

Электромеханический замок

Замок, который открывается подачей напряжения на электромеханизм.

Считыватель

Устройство для чтения ключей, карт или отпечатков пальцев.

Пинкод

Персональный идентификационный номер для доступа.

Ключ доступа

Физический носитель (карта, брелок) для идентификации.

Реле

Электромеханическое устройство для коммутации цепей.

Сброс

Возврат устройства к заводским настройкам.
