Настройка комплекта СКУД Ps-Link KIT-S601EM-WP-W-180 на одну дверь

Подключение проводов

Все контроллеры и считыватели подключаются по стандартной схеме. Красные и черные провода предназначены для питания устройства. Зеленые и белые используются для передачи сигнала с внешнего считывателя на контроллер. В парах синий с фиолетовым — для электромеханического замка, а оранжевый с фиолетовым — для замка магнитного. Желтые провода служат для подключения внешней кнопки выхода. На некоторых устройствах встречаются розовые провода, которые используются для звонка.

В комплекте всегда идет инструкция для программирования с иллюстрацией схемы подключения. Обычно на тыльной стороне есть наклейка с обозначениями для исключения ошибки при коммутировании.

Подключение замков

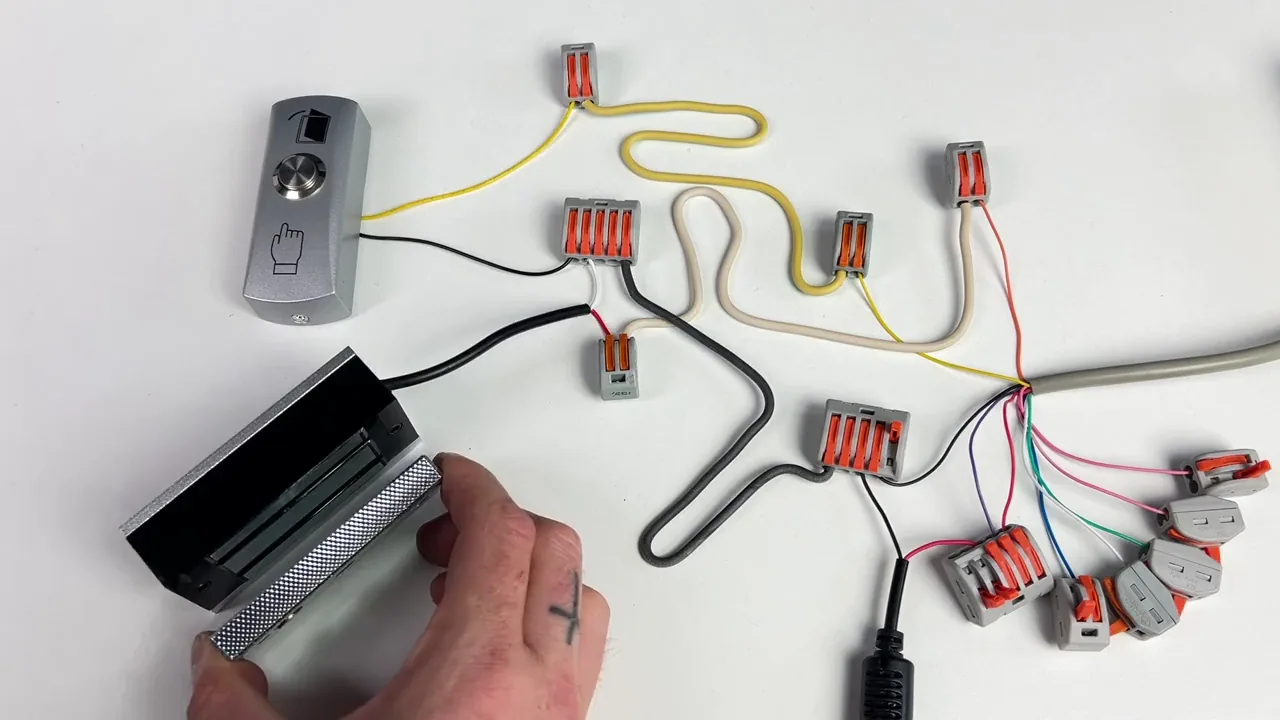

Для подключения магнитного замка используется оранжевая жила панели доступа и общий минус. К общему минусу подключается и кнопка выхода, коммутируется с желтой жилой. Фиолетовый провод подключается к плюсу. Через оранжевый кабель с вызывной панели всегда идет напряжение для работы магнитного замка. Сигнал размыкания замок получает через минус.

Чтобы подключить электромеханический замок, используется синяя жила вызывной панели и общий минус. К общему плюсу подключается фиолетовая жила вызывной панели. А через синий кабель подается напряжение для срабатывания механизма электромеханического замка. Сигнал замыкания замок получает через минус.

Программирование панели

Принцип настройки таков: необходимо войти в режим программирования, в большинстве случаев это код *69#. После выбирается команда: единица для добавления пинкода, карты или отпечатка. После единицы задается номер ячейки в случае добавления пароля, а в случае добавления ключей доступа карты сразу подносятся к считывателю. При завершении подтверждается действие решеткой, после программирования в стандартный режим можно вернуться с помощью звездочки и эксплуатировать устройство.

Программирование панели происходит следующим образом: входим в меню настройки путем ввода пароля администратора, вводится команда и подтверждается решеткой, выход осуществляется звездочкой. Сменим пароль администратора: нажимаем звездочку, вводим пароль по умолчанию 69 и решетку, для смены используется команда 0, вводим новый пароль, подтверждаем и дублируем, снова нажимаем решетку для подтверждения, и выходим.

Настройка режимов и времени

Есть несколько режимов работы. По умолчанию включен вход по пинкоду и карте. Можно активировать режим только по картам: для этого попадаем в режим настройки, вводим команду 3, что значит смена режима, и 0 — это режим входа только по карточкам.

Можно настроить время срабатывания реле: входим в меню программирования, вводим команду 4 и время, подтверждаем. Эта настройка работает на все типы отпирания.

Удаление пользователей и сброс

Для удаления конкретного пинкода пользователя снова заходим в меню настройки, вводим команду 2 и указываем порядковый номер пользователя, чей пинкод нужно удалить. Точно так же поступаем с ключами доступа: при необходимости удаления вводим двойку и поочередно подносим ключи.

Для сброса устройства отключаем питание, зажимаем решетку и запитываем. Звуковые индикации сообщают нам о сбросе устройства. Для удаления абсолютно всех пользователей (ключей, пинкодов) нужно зайти в настройку, выбрать команду 2 и ввести 4.0, подтверждаем действие решеткой — теперь все пользователи удалены.

Wi-Fi и приложение

Для контроллеров устройств с Wi-Fi-модулем в режиме программирования отправляется команда 73 для активации режима сопряжения и настройки Wi-Fi-сети. В этот момент времени в приложении для умного дома выбирается «добавить устройство», вкладка «другое», «другой Wi-Fi», указывается пароль от вашей Wi-Fi-сети, выбираем кнопку «мегайд быстро».

После добавления указываем имя для устройства. Для удаленного отпирания зажимается кнопка прямо посередине на главной страничке приложения, при изменении состояния отображается анимация. В приложении для удобства можно добавить пользователей и привязать к ним карту, отпечаток (в случае наличия такой опции) или пинкод: указывается код, задается имя для него, сохраняем и проверяем.

Практика

Чек-лист по материалу

• Проверьте комплектацию и наличие инструкции.
• Подключите питание (красный/черный) и сигнальные провода (зеленый/белый).
• Подключите замок согласно типу: магнитный — оранжевый и минус, электромеханический — синий и минус.
• Подключите кнопку выхода (желтый и минус).
• Войдите в режим программирования (*69#).
• Смените пароль администратора (команда 0).
• Добавьте пинкоды и ключи (команда 1).
• Настройте режим входа (команда 3).
• Настройте время срабатывания реле (команда 4).
• Проверьте работу замка и кнопки выхода.
• При необходимости настройте Wi-Fi (команда 73) и сопряжение с приложением.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Контроллер

Устройство, управляющее работой СКУД и обрабатывающее сигналы от считывателей и замков.

Считыватель

Устройство для считывания ключей, карт или отпечатков пальцев.

Магнитный замок

Электромагнитный замок, удерживающий дверь за счет магнитного поля, размыкается при снятии напряжения.

Электромеханический замок

Замок с механическим запиранием, управляемый электрическим сигналом.

Пинкод

Персональный идентификационный номер, используемый для доступа.

Реле

Электрическое устройство, замыкающее или размыкающее цепь при подаче сигнала.

Режим программирования

Специальный режим панели, позволяющий изменять настройки и управлять пользователями.
