Настройка комплекта видеонаблюдения AHD Ps-Link: подключение и меню регистратора

Подключение оборудования

Жёсткий диск устанавливается внутрь регистратора; для него есть коннекторы и винты для фиксации. Система может работать без жёсткого диска, но он нужен для сохранения, сортировки и воспроизведения записей.

Внешний монитор подключается к разъёму HDMI или VGA. Для управления из комплекта используется мышь. Сетевой кабель подключается для выхода в интернет и удалённого доступа.

Камера с ИК-подсветкой подключается через подготовленный кабель и коннекторы; для передачи видео используется разъём BNC.

Первоначальная настройка

После включения запускается мастер запуска. Производится автоматическое форматирование жёсткого диска. Настраиваются часовой пояс, системное время, формат даты и язык.

Задаётся пароль администратора (минимум 8 символов). Предлагается настроить обнаружение людей (работает как детекция движения). Можно настроить запись по расписанию и выбрать каналы для просмотра.

Интерфейс и просмотр

Канал просмотра можно раскрыть на весь экран двойным щелчком. В зависимости от количества камер можно изменить вид просмотра (4, 8 и более камер на экране).

Правая кнопка мыши вызывает меню быстрых ссылок. Главное меню содержит 6 пунктов: запись, тревога, настройка, управление, сведения и запись (архив).

Настройка записи и архива

Можно задать длительность фрагментов записи (например, по 20 минут). Доступна запись по расписанию (например, с 9 до 18 часов). Типы записи: постоянная, по обнаружению, по тревоге.

Для воспроизведения выбираются тип записи, канал и дата; на временной шкале отображаются участки с записью. Экспорт архива на флешку: выбирается участок, нажимается старт, происходит выгрузка.

Тревоги и уведомления

В разделе «Тревога» настраиваются детекция движения, обнаружение людей, лиц и автомобилей. Для каждого типа тревоги параметры одинаковы: выбор канала, включение/выключение функции.

Можно настроить запись при сработке на другом канале (например, если человек перемещается с первой камеры на вторую). В разделе «Лог ошибок» включаются/выключаются всплывающие уведомления: об ошибках накопителя, отключении сети, конфликте IP-адресов.

Сеть и удалённый доступ

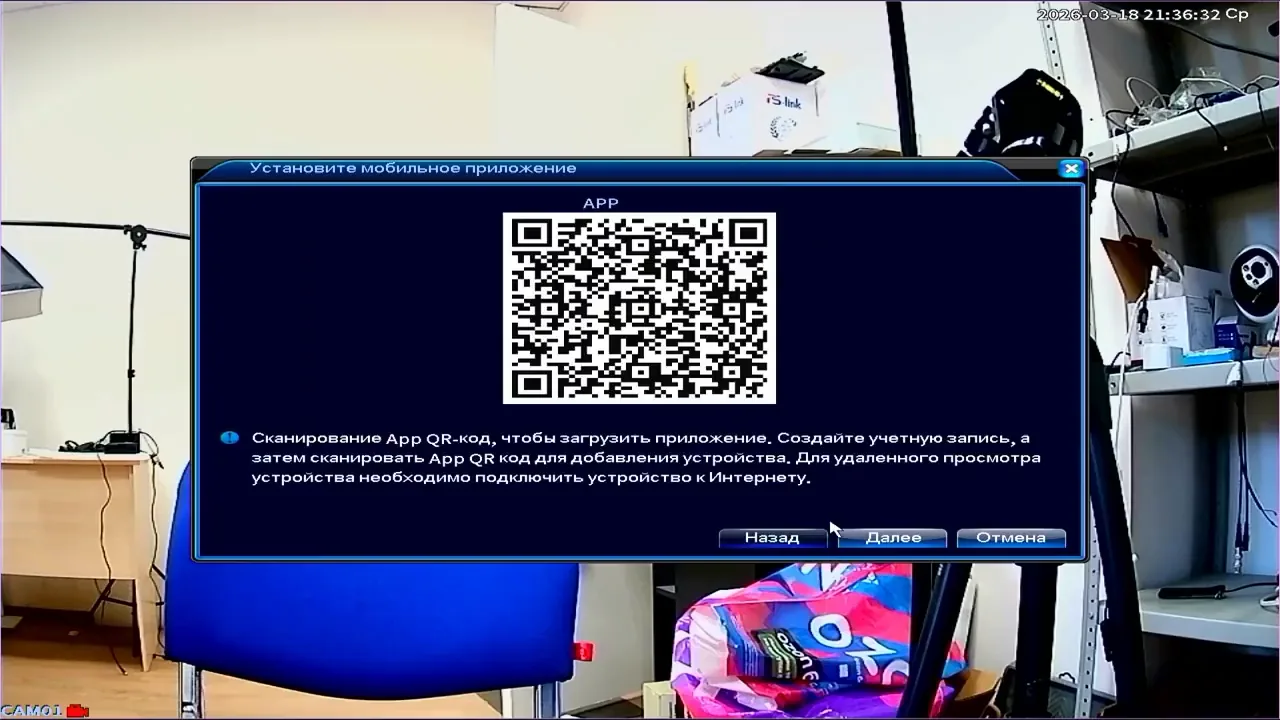

В меню сети настраиваются IP-адрес, маска подсети, шлюз, DNS, медиапорт, способ передачи и шифрование. QR-код на экране позволяет добавить регистратор в приложение XMI на смартфоне. В сетевых службах настраиваются уведомления на e-mail и сохранение на FTP-диск.

Для ПК под Windows используется программа WMS: она сканирует локальную сеть, находит регистраторы и предоставляет доступ к просмотру, архиву, настройкам записи, журналам действий и тревог.

Практика

Чек-лист по материалу

• Установить жёсткий диск в регистратор (при необходимости) и зафиксировать винтами.
• Подключить монитор к разъёму HDMI или VGA.
• Подключить мышь из комплекта.
• Подключить сетевой кабель для выхода в интернет.
• Подготовить кабель и коннекторы, подключить камеру (питание и BNC).
• Подать питание на регистратор и дождаться загрузки.
• Пройти мастер настройки: форматирование диска, часовой пояс, время, язык, пароль администратора.
• Настроить параметры обнаружения людей (при необходимости).
• Настроить запись: длительность фрагментов, расписание, тип записи.
• Настроить тревоги: детекция движения, обнаружение людей, лиц, автомобилей.
• Настроить сеть: IP-адрес, маска, шлюз, DNS, медиапорт, шифрование.
• Добавить регистратор в приложение XMI на смартфоне через QR-код.
• Установить программу WMS на ПК для удалённого просмотра и настройки.

Справка

Термины из видео

AHD

Аналоговый формат видеонаблюдения высокой чёткости (из названия комплекта).

Регистратор

Устройство для записи и хранения видео с камер, а также управления системой видеонаблюдения.

Жёсткий диск (HDD)

Накопитель, устанавливаемый в регистратор для сохранения записей, сортировки и последующего воспроизведения.

BNC

Разъём для подключения камеры к регистратору для передачи видеосигнала.

Детекция движения

Функция обнаружения изменений на изображении, которая может запускать запись или тревогу.

Обнаружение людей

Функция, определяющая человека как форму на изображении (работает как детекция движения).

QR-код

Код на экране регистратора, с помощью которого можно добавить устройство в мобильное приложение.

XMI

Мобильное приложение для удалённого доступа к регистратору со смартфона.

WMS

Программа для ПК под Windows для просмотра и настройки регистратора.

FTP

Протокол передачи файлов; в настройках сети можно задать сохранение на FTP-диск.
