Настройка комплекта СКУД Ps-Link KIT-DT03EMT-SL: подключение и сопряжение

Назначение проводов терминала

Розовые провода — для подключения звонка. Зелёный и белый провода подписаны D0 и D1 и служат для соединения со считывателем; по ним передаются данные ключей доступа.

Жёлтые провода — для кнопки выхода. Коричневые провода — для датчика двери, замыкаются с общим минусом. Фиолетовый, синий и оранжевый — выходы реле для подключения замка.

Серый провод — для динамика сирены, чёрный и красный — для питания.

Подключение замка

Магнитный замок подключается к оранжевому проводу. Второй провод от замка идёт на минус, а фиолетовый — на плюс.

Механический замок подключается с использованием синего провода вместо оранжевого.

Вход в настройки и сопряжение с приложением

Панель включают, запускается интерфейс определения лица. Меню вызывается нажатием по любому месту на экране. В настройках вводится пароль по умолчанию 6-9. В разделе «Система» выбирается Tuya Setup, кнопкой устройство переводится в режим настройки.

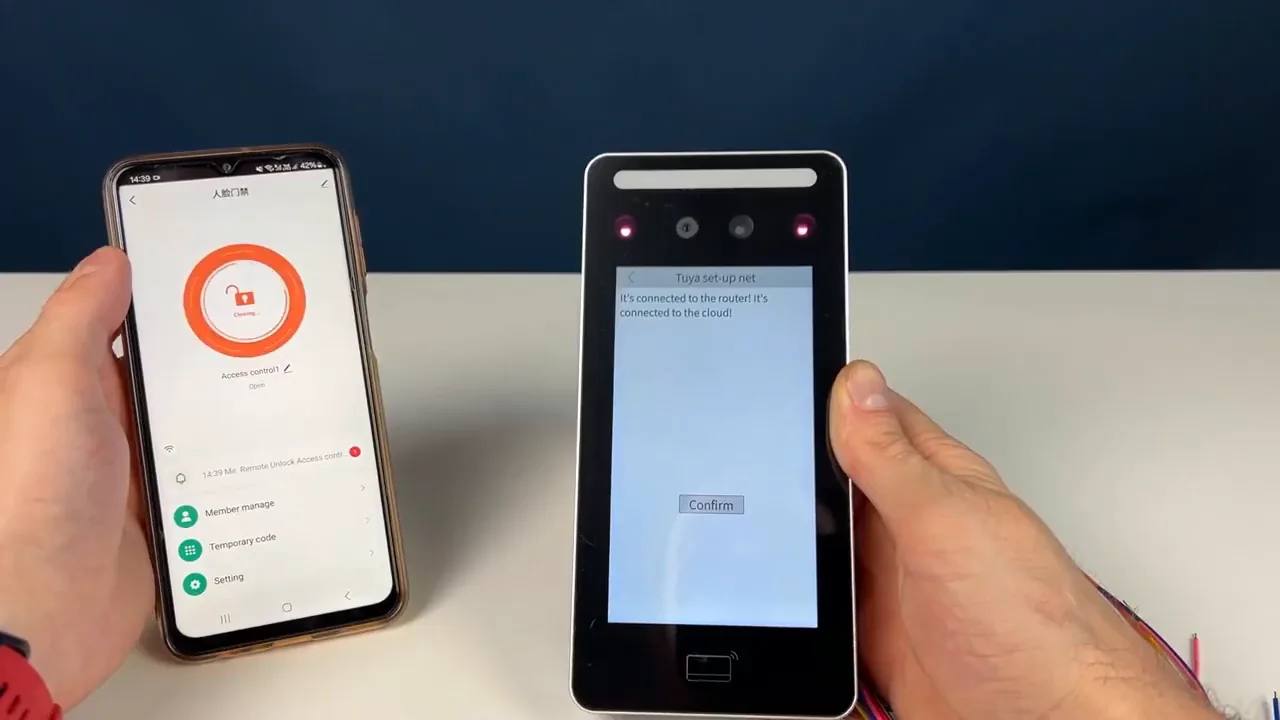

В приложении Tuya Smart, Smart Life или PS Link на главном экране выбирают «Добавить устройство» и ожидают добавления. Иконка устройства появляется автоматически; после подтверждения пароля и нажатия «Далее» открывается страница панели.

Пользователи и способы разблокировки

В разделе пользователей создаются аккаунты; для каждого задаётся 6-значный пароль и записывается лицо. Можно задать временный пароль для определённых дат со временем.

При создании пользователя задаётся произвольное имя, 10-значный номер карточки и 6-значный пароль. Список пользователей можно посмотреть и занести их с помощью USB-разъёма.

В разделе настройки доступа выбирается способ разблокировки и её время. Доступна удалённая разблокировка зажатием цифровой кнопки посередине, при этом слышна сработка реле.

Параметры доступа и записи

Формат Wiegand — интерфейс считывания карточки, есть два варианта: на 26 бит и 34. Для датчика двери выбирается положение по умолчанию: закрыта, открыта или нет установки. Настраиваются время тревоги датчика и тревога разблокировки.

В разделе записи можно посмотреть все записи, установить запись фотографии лиц и вида при разблокировке, интервал фото. Доступна установка расписания для возможности разблокировки.

Алгоритмы и системные настройки

В настройках алгоритма первая строка — определение движения перед камерой, при этом экран с камерой активируется на определённое время. Есть определение и распознавание маски, время активности экрана при бездействии, дистанция до человека, голосовой режим, приветствие, компенсация экспозиции и зеркальное изображение.

В разделе «Об устройстве» указаны версия и версия алгоритма, доступен сброс и восстановление. В обслуживании системы доступна перезагрузка по расписанию и тестирование систем: экрана, сенсорной панели, камеры и других опций.

В системных настройках можно изменить пароль администратора, язык, время берётся из сети, есть смена яркости, перевод в режим сопряжения с приложением и просмотр загруженности хранилища.

Практика

Чек-лист по материалу

• Подключить звонок к розовым проводам.
• Соединить считыватель с проводами D0 и D1.
• Подключить кнопку выхода к жёлтым проводам.
• Подключить датчик двери к коричневым проводам с замыканием на общий минус.
• Подключить магнитный замок: оранжевый провод, второй провод на минус, фиолетовый на плюс; для механического замка использовать синий провод вместо оранжевого.
• Подключить динамик сирены к серому проводу, питание — к чёрному и красному.
• Включить панель и нажать на экран для вызова меню.
• Ввести пароль по умолчанию 6-9 и в разделе «Система» выбрать Tuya Setup.
• Перевести устройство в режим настройки и добавить его в приложении Tuya Smart, Smart Life или PS Link.
• Создать пользователей с именем, номером карточки и 6-значным паролем, записать лицо.
• Настроить способ и расписание разблокировки, параметры датчика двери и записи.
• При необходимости изменить пароль администратора и проверить системы через тестирование.

Справка

Термины из видео

Tuya Setup

Раздел системных настроек, в котором устройство переводится в режим настройки для сопряжения с приложением.

D0 и D1

Зелёный и белый провода, подписанные D0 и D1, для соединения со считывателем; по ним передаются данные ключей доступа.

Wiegand

Интерфейс считывания карточки; в устройстве есть два варианта — на 26 бит и 34.

Временный пароль

Пароль, задаваемый для определённых дат со временем.

Тревога разблокировки

Настраиваемый параметр тревоги, связанный с разблокировкой.

Компенсация экспозиции

Настройка алгоритма камеры, перечисленная среди параметров наряду с зеркальным изображением.
