Настройка контроллера Z-5R от Iron Logic: мастер-ключ и запись ключей

Вступление

Контроллер Z-5R от российского производителя IronLogic назван самым популярным, надёжным и бюджетным для систем СКУД. Это видео начинает серию экспертных материалов по настройке и подключению оборудования.

В серии будут рассмотрены ключевые аспекты работы с контроллером, начиная с базовых операций. Первый шаг — создание мастер-ключа, который необходим для дальнейшей конфигурации.

Создание мастер-ключа

После подключения питания контроллер пищит 16 секунд. В течение этих 16 секунд записывается мастер-ключ (можно несколько).

Через 16 секунд без действий раздаются 4 коротких сигнала, режим выключается, мастер-ключ готов.

Без мастер-ключа нельзя настраивать время открывания двери, добавлять простые ключи без перемычки и использовать режим accept (массовое добавление ключей).

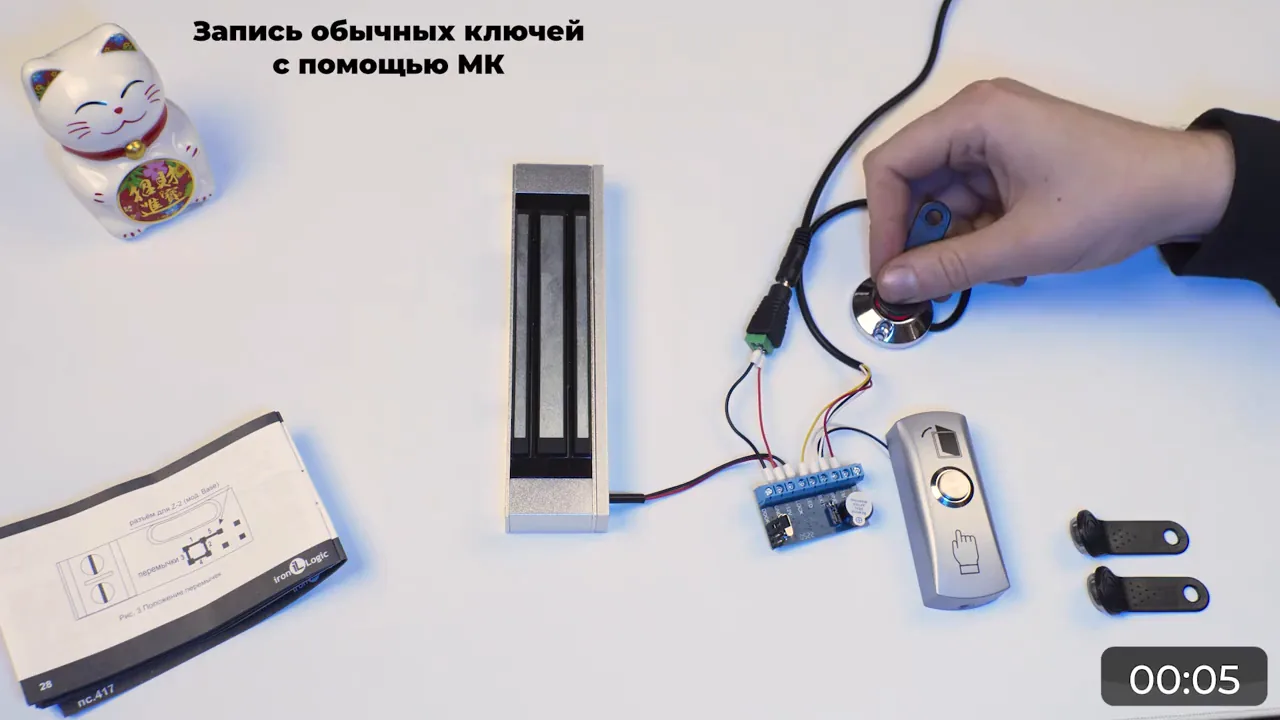

Запись обычных ключей с помощью мастер-карты

Для записи обычных ключей с помощью мастер-карты приложите мастер-ключ к считывателю и удерживайте его в течение 6 секунд. Удерживайте до тех пор, пока не услышите второй звуковой сигнал. Этот сигнал означает, что контроллер перешёл в режим записи и готов принимать новые ключи.

После этого прикладывайте обычные ключи по очереди. Каждый ключ держите у считывателя не более 1 секунды. Успешная запись каждого ключа подтверждается кратковременным звуковым сигналом. Последовательно добавляйте все необходимые ключи.

Через 16 секунд после записи последнего ключа контроллер автоматически переходит в штатный режим. С этого момента записанные ключи могут использоваться для доступа.

Запись обычных ключей с помощью перемычки

Для записи обычных ключей с помощью перемычки сначала отключите питание контроллера. Затем установите перемычку в положение №3. После этого включите контроллер. При включении прозвучит одиночный звуковой сигнал, который означает, что контроллер готов к добавлению ключей.

Прикладывайте обычные ключи по очереди, удерживая каждый не более 1 секунды. Успешная запись каждого ключа подтверждается коротким звуковым сигналом. Добавьте все необходимые ключи.

Через 16 секунд после записи последнего ключа контроллер автоматически переходит в штатный режим. После завершения записи верните перемычку обратно в исходное положение.

Стирание всех ключей перемычкой

Для стирания всех ключей с помощью перемычки необходимо сначала отключить питание контроллера. Это обязательный шаг, так как установка перемычки при включенном питании может привести к повреждению устройства или некорректной работе.

После отключения питания установите перемычку в положение №2. Это действие переводит контроллер в специальный режим, предназначенный для стирания всех сохраненных ключей.

Затем включите контроллер. Если процедура прошла успешно, вы услышите четыре звуковых сигнала. Эти сигналы подтверждают, что все ключи были стерты, и контроллер готов к дальнейшей работе.

Стирание всех ключей мастер-ключом

Для стирания всех ключей с использованием мастер-ключа необходимо три раза приложить мастер-ключ к считывателю, каждый раз удерживая его в течение 1 секунды. При каждом прикладывании должен прозвучать характерный звуковой сигнал, подтверждающий считывание ключа.

После трехкратного прикладывания приложите мастер-ключ еще раз, но теперь удерживайте его в течение 6 секунд. Это действие запускает процесс стирания всех ключей из памяти контроллера.

По завершении процедуры перезагрузите контроллер. После перезагрузки все ключи будут стерты, и контроллер вернется к заводским настройкам, при которых мастер-ключ остается единственным действующим ключом.

Практика

Чек-лист по материалу

• Подключите питание контроллера.
• В течение 16 секунд запишите мастер-ключ (можно несколько).
• Дождитесь 4 коротких сигналов — мастер-ключ готов.
• Для записи ключей через мастер-карту: приложите мастер-ключ на 6 секунд до второго сигнала, затем прикладывайте ключи по очереди, удерживая не более 1 секунды.
• Для записи ключей через перемычку: отключите питание, установите перемычку в положение №3, включите контроллер, дождитесь одиночного сигнала, прикладывайте ключи, удерживая не более 1 секунды.
• После записи ключей через перемычку верните перемычку в исходное положение.
• Для стирания всех ключей перемычкой: отключите питание, установите перемычку в положение №2, включите контроллер, дождитесь 4 звуковых сигналов.
• Для стирания всех ключей мастер-ключом: три раза приложите мастер-ключ по 1 секунде, затем один раз на 6 секунд, перезагрузите контроллер.

Справка

Термины из видео

Мастер-ключ

Специальный ключ, создаваемый в течение 16 секунд после включения питания; необходим для настройки времени открывания двери, добавления простых ключей без перемычки и использования режима accept.

Режим accept

Режим массового добавления ключей, доступный только при наличии мастер-ключа.

Перемычка

Джампер на контроллере, который устанавливается в определённое положение для записи (№3) или стирания (№2) ключей.

СКУД

Система контроля и управления доступом.
