R-CAD 3.4: поддержка СП484 изм.1, калькулятор АЛС для Global R2 и аспирационный извещатель

Совместимость с AutoCAD

R-CAD теперь совместим с AutoCAD 2026. Убрана поддержка AutoCAD старых версий 2012-2013.

Адаптация под СП484.1311500.2020 изм.1

Плагин адаптирован под изменение 1 СП484. При применении новых норм к ранее созданному проекту R-CAD выдаёт предупреждение об удалении ЗКСПС у ЕПР. В изменениях появилось уточнение по поводу ЕПР из ЗКСПС.

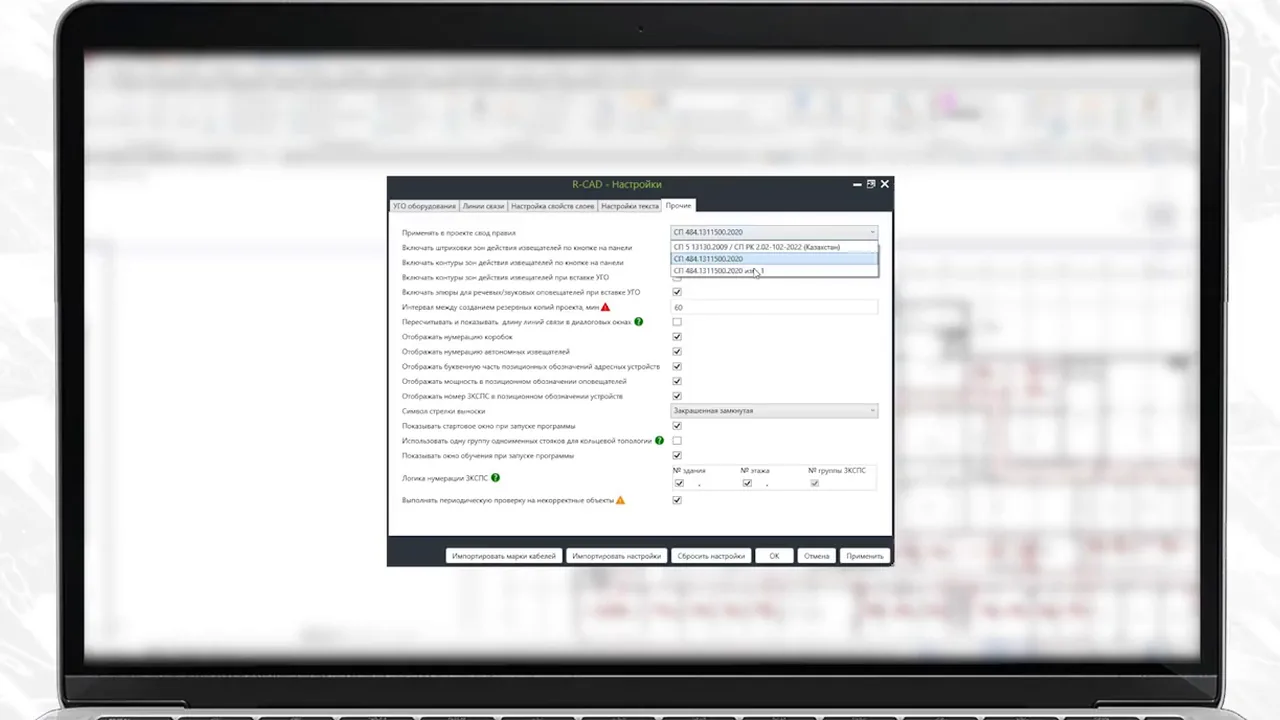

При выборе СП484 изм.1 в модуле настроек зоны действия точечных извещателей становятся одинаковыми независимо от высоты установки. Для дымовых точечных извещателей зона действия — 6400 мм, для тепловых — 3500 мм.

Резервирование линий питания

Для подключения резервных линий питания нужно поставить обезличенный источник и подключить его линии питания к потребителям. Затем в калькуляторе ЕПР заменить обезличенный источник на конкретную марку.

Стандартными средствами AutoCAD скопировать источник — это будет резервный. Подключить его вторые линии питания к тем же потребителям. Вернуться в калькулятор и убедиться, что учтены оба источника: основной и резервный.

Калькулятор расчёта АЛС для Global R2

Внедрён калькулятор расчёта АЛС для системы Global R2. Проверка АЛС начинается с запуска калькулятора, как и в системе R3. При выборе линии сразу отображается окно с ошибкой.

В системе Global есть возможность подпитать линию с помощью модуля ветвления и подпитки (MVP). На окне с ошибкой есть кнопка «Указать места вставки MVP». На чертеже появляется метка — круг с надписью MVP, это подсказка для размещения модуля.

Модуль автоматически адресуется, номерация упорядочивается. После повторного запуска калькулятора работоспособность линии восстанавливается.

Новый аспирационный извещатель

Добавлен новый аспирационный извещатель для системы R3. Планируется сделать калькулятор подбора отверстий, но пока нужно действовать вручную. Создаётся узел аспирации с помощью инструмента «Узел», в него размещается блок извещателя. Воздухозаборные отверстия расставляются в соответствии с нормами.

Для отверстий сделаны такие же зоны действия, как для пожарных извещателей. Через отверстия отводится от блока и ПДА труба ПВХ, марка кабеля для неё не назначается. В модуле вставки есть описание КПДА и отверстия.

В спецификации появилась новая категория «Материалы», в ней учитывается труба ПВХ. Остальные аксессуары, подобранные калькулятором, нужно добавить вручную.

Эпюры для звуковых оповещателей и обновление библиотеки

У звуковых оповещателей появились дополнительные атрибуты вставки: фоновый шум и запас уровня звукового давления. Для оповещателей можно построить эпюры зон действия, которые помогают корректно расставлять устройства.

Библиотека стала удобнее: структура понятнее. Управляющее оборудование R3 разделено на категории R3Link и RS485. Скорректирована категория оборудования Sonar в связи с добавлением моноблоков R2.

Практика

Чек-лист по материалу

• Проверить совместимость с AutoCAD 2026 и убедиться в отсутствии поддержки AutoCAD 2012-2013.
• При применении СП484 изм.1 к старым проектам подтвердить удаление ЗКСПС у ЕПР.
• Настроить зоны действия точечных извещателей: 6400 мм для дымовых, 3500 мм для тепловых.
• Для резервирования линий питания добавить обезличенный источник, заменить его на конкретную марку, скопировать и подключить второй источник к тем же потребителям.
• Использовать калькулятор АЛС для Global R2: запустить, выбрать линию, указать места вставки MVP, разместить модуль, упорядочить номерацию, перезапустить калькулятор.
• При работе с аспирационным извещателем создать узел аспирации, разместить блок, расставить отверстия по нормам, отвести трубу ПВХ через отверстия, добавить трубу в категорию «Материалы».
• Для звуковых оповещателей задать атрибуты фонового шума и запаса уровня звукового давления, построить эпюры зон действия.
• Ознакомиться с обновлённой структурой библиотеки: категории R3Link, RS485, Sonar с моноблоками R2.

Справка

Термины из видео

СП484.1311500.2020 изм.1

Изменение 1 к своду правил СП484.1311500.2020, содержащее уточнения по поводу ЕПР из ЗКСПС и зон действия пожарных извещателей.

ЗКСПС

Зона контроля системы пожарной сигнализации; при применении новых норм к старым проектам R-CAD предупреждает об удалении ЗКСПС у ЕПР.

ЕПР

Элемент пожарной сигнализации, у которого при применении изменений удаляются ЗКСПС.

АЛС

Адресная линия связи; в версии 3.4 добавлен калькулятор расчёта АЛС для системы Global R2.

MVP

Модуль ветвления и подпитки; используется в системе Global для подпитки линии, на чертеже обозначается меткой — круг с надписью MVP.

ПДА

Пожарный дымовой аспирационный извещатель; от него и от блока отводится труба ПВХ через воздухозаборные отверстия.

КПДА

Комплект пожарного дымового аспирационного извещателя; описание КПДА и отверстия доступно в модуле вставки.

Эпюры зон действия

Графические построения для звуковых оповещателей, помогающие корректно расставлять устройства с учётом фонового шума и запаса уровня звукового давления.
