Настройка контроллера Z-5R от Iron Logic: мастер-ключ, запись

Коротко

Главный ответ

В видео показано, как настроить контроллер Z-5R от Iron Logic: создать мастер-ключ, записать обычные ключи двумя способами (через мастер-карту и перемычку в положении №3), а также стереть все ключи (перемычкой в положении №2 или мастер-ключом). Даны важные нюансы: время удержания карты не более 1 секунды, звуковые сигналы и необходимость перезагрузки.

Главное из материала

Основные выводы

Мастер-ключ создается в течение 16 секунд после включения питания; без него нельзя настраивать дверь, добавлять ключи без перемычки и использовать режим Accept.
Запись обычных ключей возможна двумя способами: через мастер-карту (прикладывать не дольше 1 секунды) или через перемычку в положении №3.
Стирание всех ключей выполняется перемычкой в положении №2 (четыре звуковых сигнала) или мастер-ключом (три прикладывания по 1 секунде и одно на 6 секунд с последующей перезагрузкой).
После записи последнего ключа контроллер автоматически переходит в штатный режим через 16 секунд.
При записи через перемычку необходимо вернуть перемычку в исходное положение после завершения.

Создание мастер-ключа

Создание мастер-ключа начинается с подключения питания. В течение 16 секунд контроллер пищит, и именно в этот интервал записывается мастер-ключ; допускается запись нескольких мастер-ключей. Поскольку запись возможна только в указанное время, подачу питания и прикладывание ключа необходимо выполнять последовательно, не пропуская начало писка.

Если в течение 16 секунд не выполнить действий, раздаются четыре коротких сигнала, режим выключается, и мастер-ключ считается готовым. После этого контроллер переходит к обычной работе, а дальнейшие операции выполняются уже с использованием созданного мастер-ключа.

Без мастер-ключа недоступны настройка времени открывания двери, добавление простых ключей без перемычки и режим Accept для массового добавления ключей. Поэтому создание мастер-ключа является первым шагом, от которого зависит выполнение перечисленных операций.

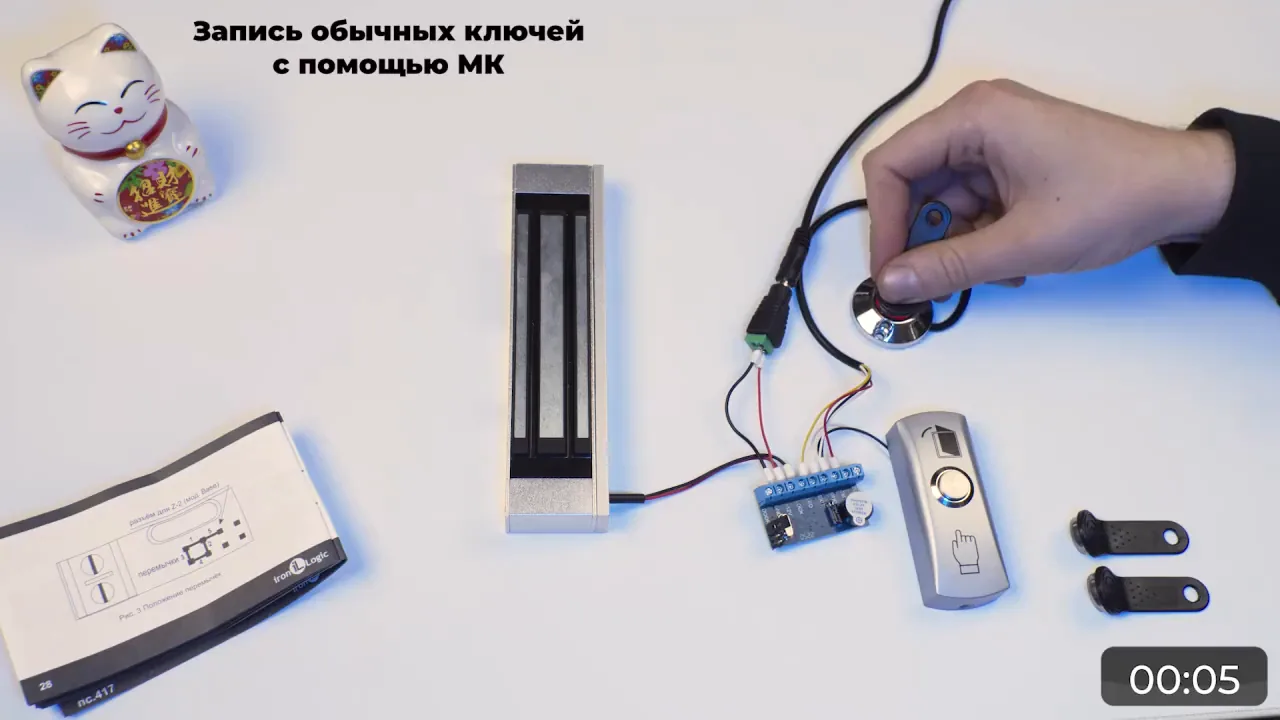

Запись обычных ключей с помощью мастер-карты

Для записи обычных ключей коснитесь мастер-ключом считывателя на 6 секунд и дождитесь второго звукового сигнала. Выдерживание указанной длительности обеспечивает переход контроллера в режим записи, после чего можно прикладывать ключи.

Ключи прикладывайте по очереди, удерживая каждый не более 1 секунды; кратковременный сигнал означает, что ключ записан. Последовательное прикладывание с соблюдением ограничения по времени позволяет записать несколько ключей подряд без повторного входа в режим.

Через 16 секунд после записи последнего ключа контроллер переходит в штатный режим. Таким образом, запись завершается автоматически, если после последнего ключа не прикладывать новые в течение этого интервала.

Запись обычных ключей с помощью перемычки

Для записи обычных ключей необходимо сначала отключить питание контроллера. Затем установите перемычку в положение №3. После этого включите контроллер: прозвучит одиночный сигнал, и контроллер будет готов к добавлению ключей.

При добавлении ключа держите его не более 1 секунды; об успешной записи контроллер издает короткий сигнал. Через 16 секунд после записи последнего ключа контроллер автоматически переходит в штатный режим.

Не забудьте вернуть перемычку обратно после завершения записи.

Стирание всех ключей перемычкой

Чтобы стереть все ключи, отключите питание контроллера. Установите перемычку в положение №2. Затем включите контроллер: в случае успеха прозвучат четыре звуковых сигнала.

Стирание всех ключей мастер-ключом

Чтобы стереть все ключи, возьмите мастер-ключ и три раза приложите его к считывателю, удерживая по 1 секунде. Каждое приложение сопровождается характерным сигналом: первый раз — одним, второй — двумя, третий — тремя. Такая последовательность сигналов подтверждает, что контроллер перешёл в режим стирания.

После третьего сигнала приложите мастер-ключ ещё один раз, но теперь удерживайте его 6 секунд. Это отдельное действие завершает процедуру стирания.

Затем перезагрузите контроллер. После перезагрузки все ключи будут стёрты.

Практика

Чек-лист по материалу

Подключите питание контроллера.
В течение 16 секунд запишите мастер-ключ (можно несколько).
Дождитесь четырех коротких сигналов — мастер-ключ готов.
Для записи ключей через мастер-карту: приложите мастер-ключ на 6 секунд до второго сигнала, затем прикладывайте ключи по очереди не дольше 1 секунды.
Для записи ключей через перемычку: отключите питание, установите перемычку в положение №3, включите контроллер, прикладывайте ключи не дольше 1 секунды, после записи верните перемычку обратно.
Для стирания всех ключей перемычкой: отключите питание, установите перемычку в положение №2, включите контроллер и дождитесь четырех звуковых сигналов.
Для стирания всех ключей мастер-ключом: три раза приложите мастер-ключ по 1 секунде, затем один раз на 6 секунд, перезагрузите контроллер.

Справка

Термины из видео

Мастер-ключ: Специальный ключ, создаваемый при первом включении контроллера; используется для настройки двери, добавления обычных ключей и стирания всех ключей.
Перемычка: Джампер на контроллере, положение которого задает режим работы: положение №3 — запись ключей, положение №2 — стирание всех ключей.
Режим Accept: Режим массового добавления ключей, для использования которого требуется мастер-ключ.
Штатный режим: Обычный режим работы контроллера, в который он переходит автоматически через 16 секунд после записи последнего ключа.
