Тестовый комплект «С2000Р-Демо»

Назначение комплекта «С2000Р-Демо»

Комплект «С2000Р-Демо» предназначен для использования на объектах, где ремонт уже завершён и прокладка проводов невозможна. Это позволяет избежать дополнительных работ и сохранить целостность интерьера.

С помощью комплекта можно наглядно представить, как устройства будут смотреться в интерьере. Это особенно важно для обеспечения гармоничного сочетания технических средств с дизайном помещения.

Кроме того, комплект помогает оценить реальную радиообстановку на объекте. Это необходимо для определения эффективности работы устройств и их взаимодействия в существующей радиосреде. Оценка радиообстановки позволяет выявить возможные проблемы с сигналом и заранее продумать меры по их устранению.

Состав комплекта

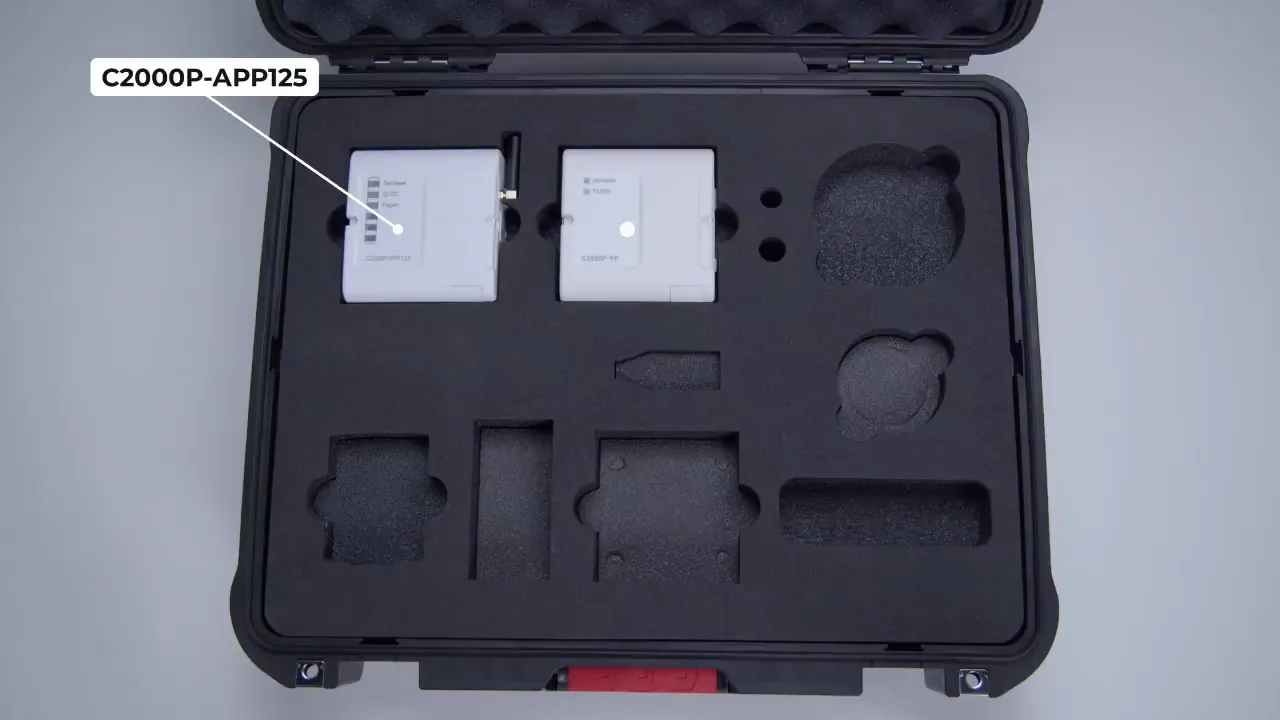

В комплект «С2000Р-Демо» входят различные устройства, обеспечивающие его функциональность. Среди них — адресный радиорасширитель S2000R IRR 125 и ретранслятор S2000R IRR, которые играют ключевую роль в расширении радиосети и усилении сигнала.

Также в комплект включены датчики и извещатели: дымовой пожарный извещатель S2000R GIP, ручной пожарный извещатель S2000R IPR, термогигрометр S2000R WTI исполнения 0.1 и адресный датчик затопления S2000R DZ исполнения 0.1. Эти устройства позволяют мониторить различные параметры и обеспечивать комплексную безопасность. Датчики помогают отслеживать изменения в окружающей среде и своевременно реагировать на потенциальные угрозы.

Помимо основных устройств, в комплект входят необходимые аксессуары: кабель USB, зарядное устройство, аккумулятор, ключ для S2000R IPR, памятка пользователя и ударопрочный кейс, который обеспечивает удобное хранение и транспортировку оборудования. Аксессуары облегчают эксплуатацию и обслуживание комплекта.

Подключение и настройка оборудования

Для начала работы потребуются ноутбук и конфигуратор, который необходимо скачать с официального сайта. Конфигуратор является ключевым инструментом для настройки и управления подключённым оборудованием. Важно убедиться, что ноутбук соответствует системным требованиям для работы с конфигуратором.

Адресный радиорасширитель подключается к ноутбуку посредством USB-кабеля. После физического подключения система должна распознать устройство, что обычно сопровождается соответствующим уведомлением в операционной системе. Если устройство не распознаётся, следует проверить целостность кабеля и правильность подключения.

Далее необходимо запустить конфигуратор. После запуска в программе появятся подключённые устройства, с которыми можно будет работать — настраивать параметры, проверять состояние и т. д. В конфигураторе можно задать необходимые настройки для каждого устройства, учитывая особенности объекта и требования к работе системы.

Проверка качества связи и уровня помех

Первый этап проверки — размещение радиорасширителя и извещателя в тех местах, где они будут установлены в рабочем режиме. Это позволит получить максимально приближённые к реальным условия для тестирования. При размещении устройств следует учитывать возможные источники помех и препятствия для сигнала.

После размещения устройств необходимо запустить тест качества связи в конфигураторе. Тест поможет оценить стабильность и надёжность соединения между радиорасширителем и извещателем. В процессе тестирования система анализирует параметры связи и выявляет возможные проблемы.

В процессе тестирования измеряется уровень радиопомех, на основе полученных данных строится график. Особое внимание следует уделить уровню сигнала: если он ниже −90 dBm, использование радиоканального оборудования не рекомендуется, так как это может привести к ненадёжной работе системы. Низкий уровень сигнала может вызывать перебои в передаче данных и снижение эффективности работы всей системы безопасности.

Оптимизация радиосистемы

Для улучшения уровня сигнала в радиосистеме может быть использован ретранслятор. Его применение актуально в случаях, когда существующий уровень сигнала не удовлетворяет требованиям системы. Ретранслятор помогает усилить сигнал и расширить зону покрытия радиосети.

Чтобы настроить работу с ретранслятором, необходимо в конфигураторе выбрать предпочтительный ретранслятор для извещателя. Этот шаг позволяет системе корректно взаимодействовать с выбранным ретранслятором и оптимизировать передачу сигнала. В конфигураторе можно указать параметры взаимодействия между извещателем и ретранслятором.

После настройки ретранслятора проводится повторный тест качества связи. Это необходимо для того, чтобы убедиться в эффективности внесённых изменений и в том, что уровень сигнала достиг требуемых показателей. Повторный тест позволяет оценить, насколько улучшилась ситуация с качеством связи после внедрения ретранслятора.

Практика

Чек-лист по материалу

• Зайти на официальный сайт и скачать конфигуратор для S2000R DEMO.
• Подключить адресный радиорасширитель к ноутбуку через USB-кабель.
• Запустить конфигуратор и обнаружить подключённое устройство.
• Добавить радиоустройства в конфигуратор.
• Провести тест качества связи и измерение уровня радиопомех.
• При необходимости оптимизировать радиосистему с помощью ретранслятора.

Справка

Термины из видео

Радиоканал

Способ передачи сигналов без использования проводных соединений, часто применяемый в системах охранно-пожарной сигнализации.

Радиорасширитель

Устройство, расширяющее возможности радиосистемы, например, количество подключаемых устройств.

Ретранслятор

Устройство, усиливающее и пересылающее радиосигналы для улучшения качества связи в радиосистеме.

Извещатель

Устройство, подающее сигнал о возникновении определённого события (например, пожара).
