Настройка проводного Wi-Fi видеодомофона Ps-Link: подключение и меню

Установка карты памяти и подключение питания

Сначала устанавливается карточка памяти для сохранения видеозаписей.

На обратной стороне видеодомофона есть разъемы; самый нижний используется для питания. Подключается коннектор блока питания из комплекта.

Подключение вызывной панели и замка

Разъем Line 1 предназначен для вызывной панели, Line 2 — для второй вызывной панели, оставшийся четвертый — для внешнего звонка. Вызывные панели подключаются двупроводным способом.

У вызывной панели есть дополнительный разъем для кнопки выхода и магнитного или электромеханического замка. Для кнопки выхода используются красный и синий проводки с контактами Ground и Dur.

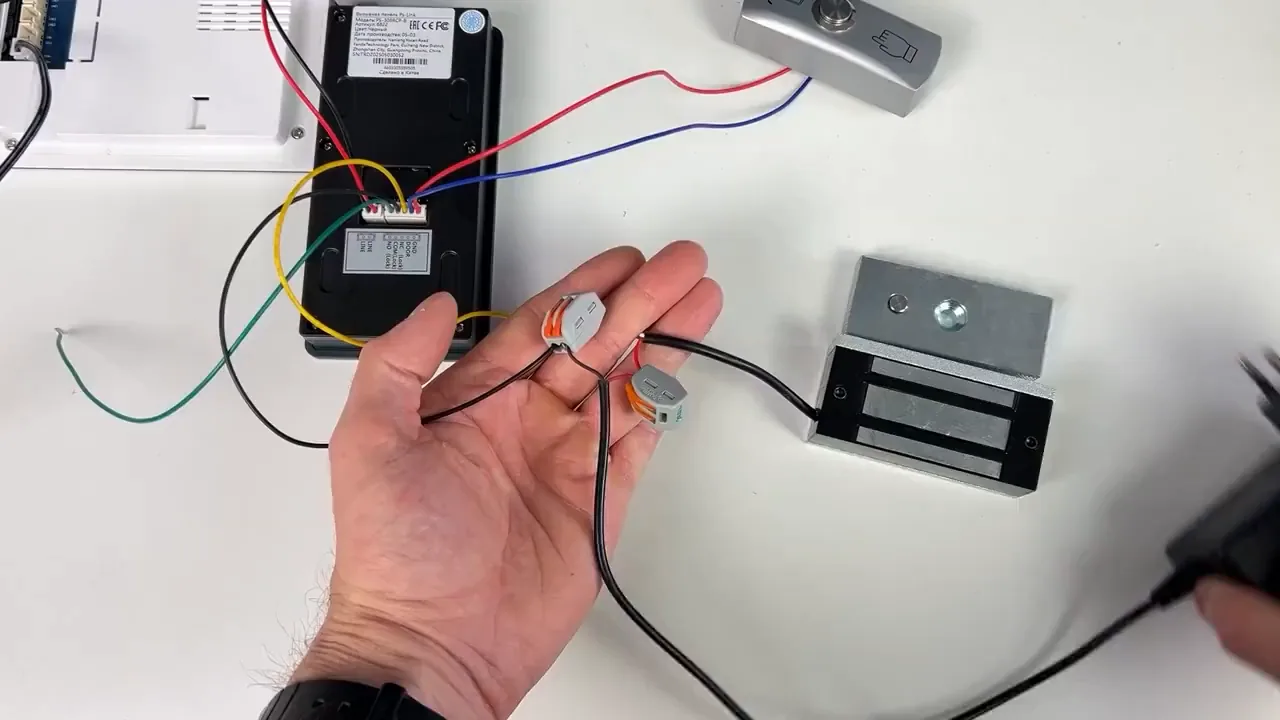

Для магнитного замка используется отдельный блок питания: плюс на контакт замка, минус на контакт COM, второй провод от замка — к желтому проводу NC. Для электромеханического замка схема та же, но желтый проводок заменяется на зеленый.

Главное меню и управление вызовом

В главном меню отображаются дата, день недели, время и доступные разделы. При нажатии на иконку камеры открывается изображение с вызывной панели в режиме реального времени.

Первая кнопка делает фотографию, вторая начинает видеозапись, при повторном нажатии запись останавливается. Есть регулировка громкости, яркости, контрастности и цветности.

Иконка ключа отпирает подключенный замок, иконка микрофона — для переговоров, последняя завершает вызов.

Настройки видеодомофона

В настройках доступен набор устройств и подробные настройки для подключенных вызывных панелей: уровень громкости, мелодия звонка, время звонка, время задержки и разблокировки. Есть режим записи звонка и настройка записи для вызова через смартфон.

Указываются формат времени, время, дата и часовой пояс; при включенной синхронизации данные берутся из сети через Wi-Fi. Настраивается время автоматического отключения экрана. Доступно удаление медиафайлов и смена языка.

В разделе Wi-Fi можно подключиться к сети, нажав кнопку QR-кода и отсканировав его через приложение для умного дома.

Мобильное приложение

В приложении можно сделать скриншот или видеозапись, начать и завершить вызов. Доступно удаленное воспроизведение сохраненных записей, активация детекции движения и просмотр сохраненных скриншотов. Есть кнопка в виде замка для удаленного отпирания.

Дополнительные настройки и карты доступа

В разделе номер комнаты указывается порядковый номер видеодомофона при наличии нескольких устройств. Доступна общая информация об устройстве в сети, форматирование карты памяти и сброс до заводских настроек.

В разделе управления картами добавляются карты доступа для поддерживающих эту функцию вызывных панелей. В разделе IPC можно добавить IP-камеру из одной локальной сети, выбрав ее, указав пароль и имя пользователя, активировав канал.

Для программирования карты доступа нужно зайти в меню управления картами, нажать плюсик и поднести ключ к считывателю вызывной панели. Прописать карту можно и через кодонаборную часть вызывной панели, используя пароль администратора.

Практика

Чек-лист по материалу

• Установить карту памяти в видеодомофон.
• Подключить блок питания к нижнему разъему.
• Подключить вызывную панель к разъему Line 1 двупроводным способом.
• При необходимости подключить кнопку выхода (красный и синий провода, Ground и Dur).
• Для замка использовать отдельный блок питания: плюс на замок, минус на COM, второй провод на NC (желтый для магнитного, зеленый для электромеханического).
• Настроить параметры вызывной панели в меню: громкость, мелодию, время звонка, задержку разблокировки.
• Подключить видеодомофон к Wi-Fi через QR-код в приложении для умного дома.
• При необходимости добавить IP-камеру в разделе IPC.
• Запрограммировать карты доступа через меню управления картами или кодонаборную часть вызывной панели.
