Настройка пульта управления «Протон-КС16»

Назначение и возможности пульта «Протон-КС16»

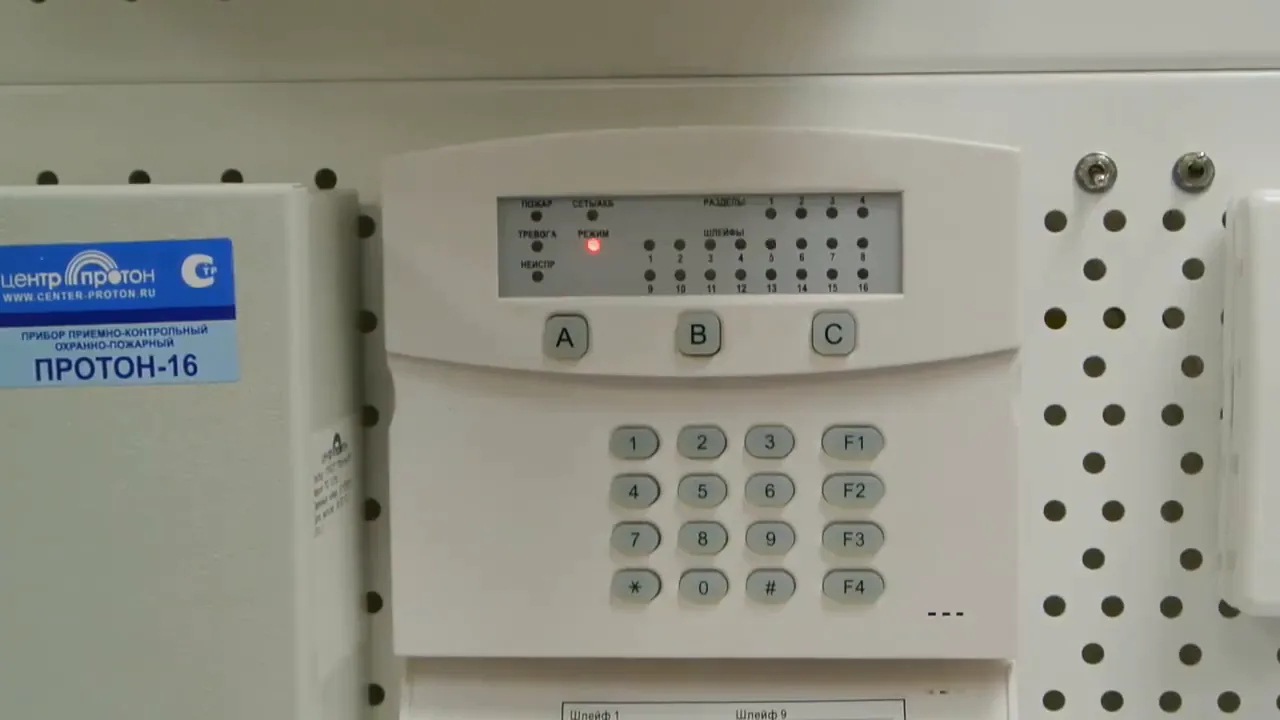

Пульт управления «Протон-КС16» предназначен для управления приборами ППКОП «Протон-4», «Протон-8» и «Протон-16». Он отображает состояние 16 шлейфов сигнализации, а также может отображать состояние четырёх разделов одного устройства либо состояние четырёх отдельных приборов и их режимы работы.

Подключение пульта

Подключение пульта производится по линии RS-485. Пульт подключается к ППКОП по линиям А, Б, 12 В и общей. Также к пульту можно подключить внешний считыватель, включая тачмемори, который подключается по линиям до 0 ТМ и общей. Если у считывателя есть светодиод, его можно подключить к выходу «плюс индикация» на плате пульта управления.

Вход в режим программирования и настройка сетевых адресов

Для входа в режим программирования нажимаются F1 и F2 и подаётся питание на пульт. После теста индикации пульт входит в режим программирования. Необходимо указать сетевой адрес каждого раздела: если «Протон-16» имеет сетевой адрес 1, первый раздел имеет адрес 1, второй — 2, третий — 3, четвёртый — 4. Для изменения сетевого адреса нужно набрать нужный адрес на клавиатуре и нажать решётку.

Настройка количества отображаемых объектов и адреса пульта

Указывается количество отображаемых объектов: один или все четыре. Сетевой адрес пульта по умолчанию равен 16; в примере было установлено значение 19, которое вернули на 16 нажатием 1, 6 и решётки.

Выбор внешнего считывателя и сохранение параметров

Выбор внешнего считывателя: если стоит единица — считыватель 1000 мм, если двойка — считыватель Proximity карт. Для сохранения параметров нужно нажать решётку, после чего пульт перезапускается с новыми параметрами.

Внесение, изменение и удаление паролей

Для внесения паролей в определённый раздел необходимо нажать и удерживать клавишу 1 на клавиатуре. Выбирается раздел, например 3, вводится мастер-пароль этого раздела (по умолчанию для всех разделов 4,0) и нажимается решётка. Выбирается пользователь, например 1, нажимается решётка, затем набирается пароль пользователя (например, 4,4) и повторяется. Пароль успешно записывается в базу. Для редактирования мастер-пароля необходимо указать номер пользователя 0. Длина пароля может составлять от 4 до 6 цифр. Выход из режима программирования паролей — удержание F1; также прибор автоматически выходит из режима программирования по истечении 30 секунд.

Практика

Чек-лист по материалу

• Подключить пульт к ППКОП по линиям А, Б, 12 В и общей (RS-485).
• При необходимости подключить внешний считыватель по линиям до 0 ТМ и общей, а светодиод — к выходу «плюс индикация».
• Войти в режим программирования: нажать F1 и F2 и подать питание на пульт.
• Установить сетевые адреса разделов (например, 1, 2, 3, 4), набирая адрес и нажимая решётку.
• Задать количество отображаемых объектов (1 или 4).
• Проверить и при необходимости изменить сетевой адрес пульта (по умолчанию 16).
• Выбрать тип внешнего считывателя (1 — 1000 мм, 2 — Proximity карт).
• Сохранить параметры нажатием решётки; пульт перезапустится.
• Для внесения паролей: удерживать клавишу 1, выбрать раздел, ввести мастер-пароль (по умолчанию 4,0), нажать решётку.
• Выбрать пользователя, ввести пароль длиной от 4 до 6 цифр и повторить его.
• Для изменения мастер-пароля указать номер пользователя 0.
• Выйти из режима программирования удержанием F1 или дождаться автоматического выхода через 30 секунд.

Справка

Термины из видео

Пульт управления «Протон-КС16»

Устройство для управления приборами ППКОП «Протон-4», «Протон-8» и «Протон-16», отображающее состояние 16 шлейфов сигнализации и до четырёх разделов или отдельных приборов.

ППКОП

Прибор приёмно-контрольный охранно-пожарный; в контексте — устройства «Протон-4», «Протон-8», «Протон-16», которыми управляет пульт.

Шлейф сигнализации

Электрическая цепь, соединяющая извещатели с ППКОП; пульт отображает состояние 16 шлейфов.

Раздел

Логическая группа шлейфов или устройств, состояние которой отображается и управляется пультом; пульт может работать с четырьмя разделами одного устройства или четырьмя отдельными приборами.

RS-485

Линия связи, по которой пульт подключается к ППКОП (линии А, Б, 12 В и общая).

Сетевой адрес

Уникальный адрес устройства или раздела в линии RS-485, задаваемый при программировании (например, 1, 2, 3, 4 для разделов, 16 для пульта).

Мастер-пароль

Пароль раздела, используемый для доступа к программированию паролей пользователей; по умолчанию для всех разделов — 4,0.

Внешний считыватель

Устройство, подключаемое к пульту для считывания идентификаторов (например, тачмемори или Proximity карт); выбор типа осуществляется при программировании (1 — считыватель 1000 мм, 2 — считыватель Proximity карт).
