Настройка пульта управления «Протон-КС4» для работы с ППКОП «Протон-4»

Коротко

Главный ответ

В статье описана последовательность настройки пульта «Протон-КС4» для работы с ППКОП «Протон-4»: подключение по линиям A, B, 12 В и общий, установка сетевых адресов прибора и пульта, выбор типа внешнего считывателя, а также внесение, изменение и удаление паролей пользователей с использованием мастер-пароля.

Главное из материала

Основные выводы

Пульт «Протон-КС4» подключается к «Протон-4» по линиям A, B, 12 В и общий (RS-485).
При настройке указывается сетевой адрес прибора (ППКОП) и сетевой адрес самого пульта (по умолчанию 16).
Можно подключить внешний считыватель ключей Touch Memory или Proximity Card, а также внешний светодиод.
Внесение паролей выполняется в режиме программирования с использованием мастер-пароля; мастер-пароль хранится у пользователя 0.
Удаление пароля пользователя производится путем установки пароля «0000» (четыре нуля).

Назначение и возможности пульта «Протон-КС4»

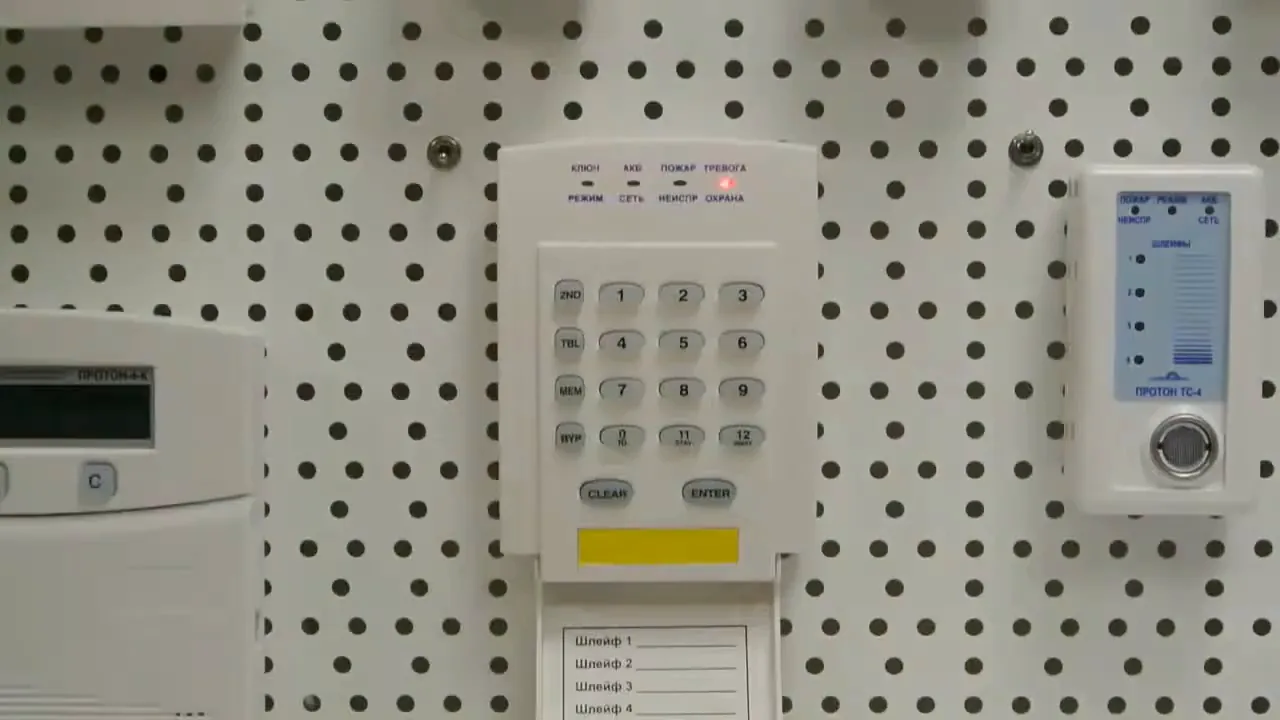

Пульт управления «Протон-КС4» предназначен для ППКОП «Протон-4». Он отображает состояние четырех шлейфов сигнализации и режимы работы ППКОП «Протон-4».

Подключение пульта к прибору

Подключение пульта производится по линии RS-485. Пульт «Протон-КС4» подключается к «Протон-4» по линиям A, B, 12 В и общий.

Кроме этого, к пульту можно подключить внешний считыватель ключей Touch Memory: для этого используется выход D0TM и общий; если на считывателе есть светодиод, он подключается к выходу «плюс индикатор».

Также можно подключить внешний считыватель Proximity Card: он подключается к пульту по линиям D0TM, D1, 12 В и общий. В этом случае можно также подключить внешний светодиод к выходам «плюс индикатор» и общий.

Настройка сетевых адресов

Для входа в настройки нажимается кнопка «клевший клев» и «антур» (по расшифровке). После теста клавиатуры необходимо указать сетевой адрес прибора, к которому будет привязан пульт управления. В примере «Протон-4» имеет сетевой адрес 5; для ведущего прибора адрес должен быть 1.

Затем указывается сетевой адрес пульта. По умолчанию он равен 16. В примере был установлен адрес 14, затем возвращен на 16.

Выбор внешнего считывателя

На следующем шаге настройки выбирается тип внешнего считывателя: 1 — считыватель Touch Memory, 2 — считыватель Proximity Card. В примере оставлен считыватель Touch Memory.

Внесение и изменение паролей

Для внесения пароля нужно нажать «клевший мм» (по расшифровке), пульт перейдет в режим программирования паролей. Набирается мастер-пароль; в пустой базе мастер-пароль может быть добавлен, например, «4444». Затем указывается номер пользователя (например, 1) и дважды вводится пароль (например, 5487). Один пик означает успешное внесение пароля, два пика — прибор не принимает пароль.

Для редактирования мастер-пароля выбирается пользователь 0 и вводится новый пароль (например, «4222»). Для редактирования пароля пользователя: войти в режим программирования, ввести мастер-пароль, выбрать пользователя и задать новый пароль.

Удаление пароля пользователя

Для удаления пароля нужно войти в режим программирования, набрать мастер-пароль, выбрать пользователя и задать в качестве пароля «0000» (четыре нуля). После этого пароль пользователя удаляется из прибора.

Практика

Чек-лист по материалу

Подключить пульт «Протон-КС4» к «Протон-4» по линиям A, B, 12 В и общий (RS-485).
При необходимости подключить внешний считыватель Touch Memory (D0TM, общий) или Proximity Card (D0TM, D1, 12 В, общий).
Войти в настройки пульта, нажав «клевший клев» и «антур».
Указать сетевой адрес прибора «Протон-4» (например, 5; для ведущего — 1).
Указать сетевой адрес пульта (по умолчанию 16).
Выбрать тип внешнего считывателя (1 — Touch Memory, 2 — Proximity Card).
Завершить настройку и дождаться перезапуска клавиатуры.
Для внесения пароля: нажать «клевший мм», ввести мастер-пароль, указать номер пользователя, дважды ввести пароль.
Для изменения мастер-пароля: выбрать пользователя 0 и ввести новый пароль.
Для удаления пароля пользователя: в режиме программирования выбрать пользователя и задать пароль «0000».

Справка

Термины из видео

ППКОП «Протон-4»: Прибор приемно-контрольный охранно-пожарный, с которым работает пульт управления «Протон-КС4».
Пульт управления «Протон-КС4»: Устройство для отображения состояния четырех шлейфов сигнализации и режимов работы ППКОП «Протон-4», а также для программирования паролей.
RS-485: Линия связи, по которой пульт «Протон-КС4» подключается к прибору «Протон-4» (линии A, B, 12 В, общий).
Сетевой адрес ППКОП: Адрес прибора «Протон-4» в сети, указываемый при настройке пульта (например, 5; для ведущего прибора — 1).
Сетевой адрес пульта: Адрес самого пульта «Протон-КС4» в сети; по умолчанию равен 16.
Мастер-пароль: Пароль, используемый для входа в режим программирования паролей; хранится у пользователя с номером 0.
Считыватель Touch Memory: Внешнее устройство для считывания ключей Touch Memory, подключаемое к пульту по линиям D0TM и общий.
Считыватель Proximity Card: Внешнее устройство для считывания бесконтактных карт, подключаемое к пульту по линиям D0TM, D1, 12 В и общий.
