Передатчики сообщений серии «А»: состав и настройка

Состав передатчика серии «А»

Передатчик серии «А» состоит из двух основных частей: верхней платы (плата передачи) и нижней платы (коммуникатор). Эти компоненты обеспечивают функциональность устройства и его взаимодействие с внешними системами.

Верхняя плата настраивается для работы с различными каналами передачи данных, включая радиоканал, GSM, Интернет и Зик Би. Это позволяет использовать передатчик в разнообразных условиях и адаптировать его под конкретные задачи.

Подключение и настройка передатчика

Для начала настройки передатчика необходимо подключить его к компьютеру с помощью адаптера Prog Micro 3. Это обеспечит возможность конфигурирования устройства через программное обеспечение.

В процессе настройки можно задать ключевые параметры, такие как протокол передачи данных, код системы, пультовой номер объекта и другие. Корректная настройка этих параметров критически важна для обеспечения надёжной работы передатчика.

Особое внимание следует уделить настройке количества посылок в сообщении (повторов одного сообщения), которое зависит от удалённости объекта. Правильная настройка этого параметра позволяет оптимизировать передачу данных и повысить надёжность связи.

Настройка входов передатчика

Передатчик оснащён шестью входами, которые позволяют принимать сигналы от устройств с различными типами контактов. Это обеспечивает гибкость в подключении и использовании разнообразных устройств.

Каждый из входов можно настроить в нескольких режимах: как отключённый, охранный шлейф, нормально замкнутый, нормально разомкнутый или как последовательный порт для подключения устройств «Гранит-2» и «Гранит-4». Выбор режима зависит от типа подключаемого устройства и требуемой функциональности.

Для работы с устройствами «Гранит-2» и «Гранит-4» необходимо либо выкупить резисторы на плате прибора (R34 и R35), либо указать при заказе, что передатчик будет использоваться с этими приборами. Это важно для обеспечения корректной работы системы.

Работа с пожарными и охранными извещателями

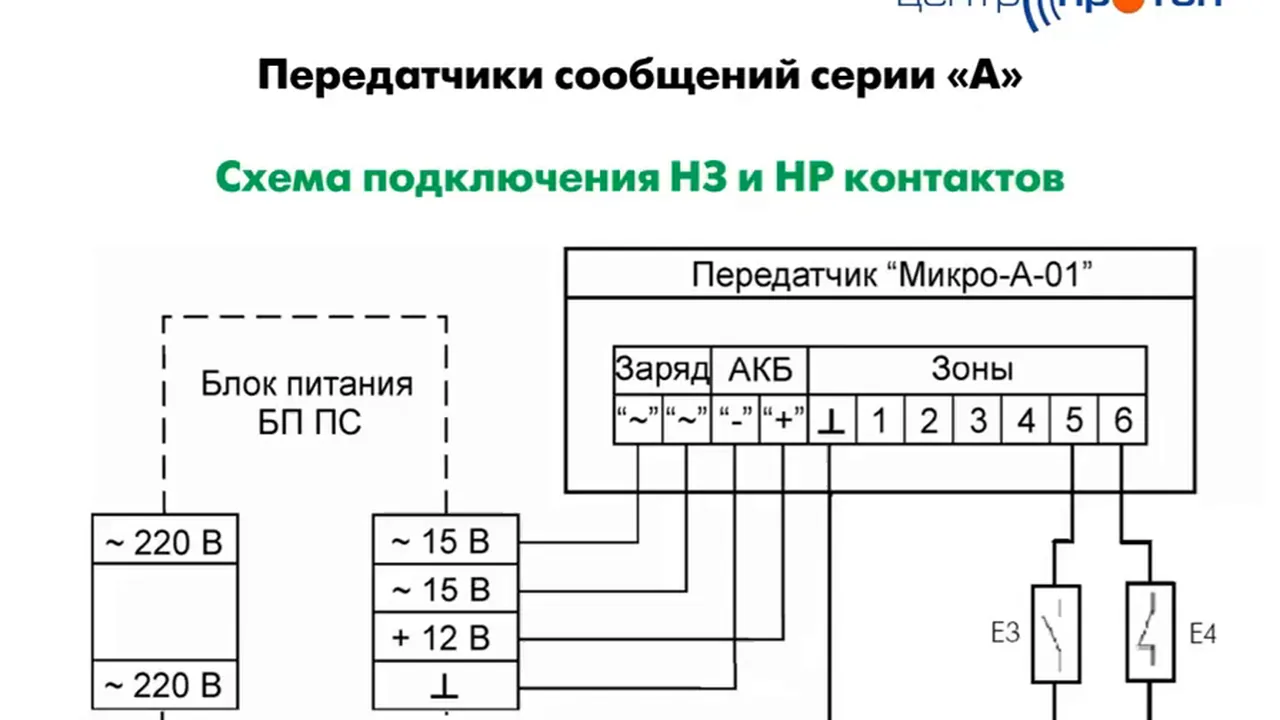

Для создания пожарного шлейфа применяются пожарные дымовые извещатели с нормально разомкнутой выходной цепью. Такой подход позволяет эффективно обнаруживать признаки возгорания и своевременно передавать сигнал тревоги.

В охранном шлейфе используются извещатели с нормально замкнутыми и нормально разомкнутыми контактами, а также сопротивление 2,2 кОм. Это обеспечивает надёжность работы системы и возможность быстрого реагирования на нарушения охранного периметра.

Важным этапом является настройка событий при срабатывании каждой зоны, таких как пожар, восстановление шлейфа и другие. Правильная настройка позволяет системе адекватно реагировать на различные ситуации и минимизировать ложные срабатывания.

Дополнительные функции передатчика

Передатчик оснащён несколькими дополнительными функциями, которые повышают удобство его эксплуатации и контроля. К таким функциям относятся контроль питания, передача тестовых сообщений и печать отчёта. Эти возможности позволяют оперативно получать информацию о состоянии устройства и проводить диагностику его работы.

Одной из важных функций является контроль питания. При снижении напряжения на клеммах аккумулятора до определённого уровня передатчик автоматически формирует сообщение о разряде аккумулятора. Это позволяет своевременно принять меры по подзарядке или замене аккумулятора, что способствует надёжной и бесперебойной работе устройства.

Ещё одна полезная функция — возможность настройки периода передачи тестовых импульсов на пульт. Это даёт возможность регулярно проверять работоспособность передатчика и канала связи, оперативно выявляя и устраняя возможные неполадки.

Практика

Чек-лист по материалу

• Подключить передатчик к компьютеру через адаптер Prog Micro 3.
• Запустить программатор и определить передатчик.
• Задать протокол передачи данных, код системы, пультовой номер объекта и другие параметры.
• Настроить входы передатчика в зависимости от подключаемых устройств.
• Настроить события при срабатывании каждой зоны.
• Проверить дополнительные функции (контроль питания, тестовые сообщения и т. д.)

Справка

Термины из видео

Нормально замкнутый контакт

Контакт, который замкнут в нормальном состоянии и размыкается при срабатывании устройства.

Нормально разомкнутый контакт

Контакт, который разомкнут в нормальном состоянии и замыкается при срабатывании устройства.

Шлейф

Линия или цепь, соединяющая извещатели или другие устройства с передатчиком.

Пультовой номер объекта

Уникальный номер, который присваивается объекту для идентификации при передаче сообщений на пульт.
