Настройка пульта управления «Протон-ТС16»: подключение, разделы и ключи

Назначение и возможности пульта «Протон-ТС16»

Пульт управления «Протон-ТС16» предназначен для подключения к приборам «Протон-4», «Протон-8» и «Протон-16».

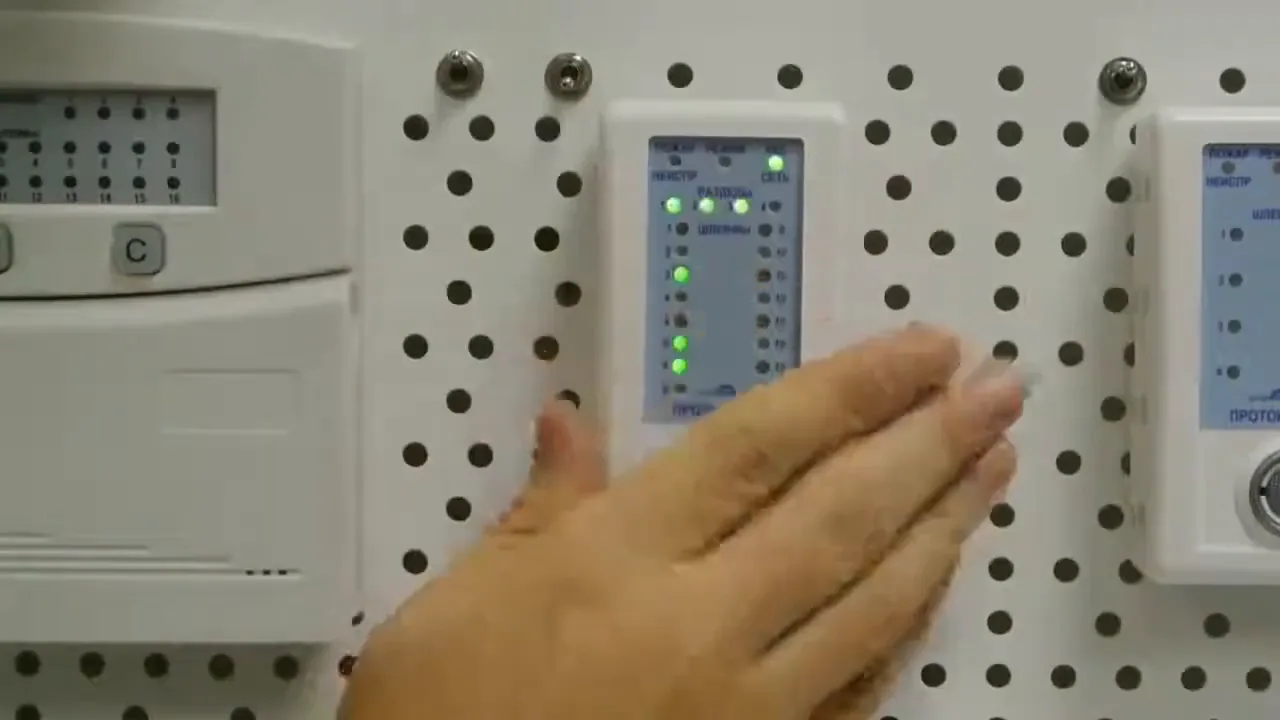

Пульт отображает состояние 16 шлейфов сигнализации, а также состояние четырёх разделов либо приборов и режимы работы ППКОП.

Подключение пульта

Подключение пульта управления производится по линии RS485. Пульт подключается к ППКОП по линиям A, B, 12 вольт и общий.

К пульту можно подключить внешний считыватель ключей TouchMemory по линиям TM и общий. Внешний считыватель ESW можно подключить к выходу плюс индикация на плате пульта управления.

Настройка пульта

Перед использованием пульта необходимо назначить его в соответствующем приборе. Для начала настройки пульта необходимо зажать клавишу программирования и подать питание.

После теста индикации необходимо указать сетевой адрес прибора, с которым будет работать пульт. Для выбора другого адреса используется клавиша программирования.

Далее нажатием клавиши TMP выбирается количество отображаемых разделов: 1 или 4. Выбор происходит клавишей программирования. Затем нажатием клавиши TMP указывается сетевой адрес самого пульта (по умолчанию 16). Для сохранения настроек нажимается клавиша программирования, после чего пульт перезапускается с новыми параметрами.

Программирование ключей в раздел

Для внесения ключей в определённый раздел необходимо выключить питание пульта, снять крышку, удерживать клавишу программирования, подать питание на пульт и указать сетевой адрес раздела.

Например, для программирования ключей во втором разделе нужно нажать клавишу программирования и выбрать сетевой адрес 2. Если прибор «Протон-16» запрограммирован с сетевым адресом 1, то третий раздел имеет адрес 3, четвёртый — 4.

Аналогичную процедуру необходимо проделать для назначения работы пульта с конкретным разделом.

Добавление ключей

Для программирования ключей используется обычная канцелярская кнопка для нажатия кнопки программирования. При удержании кнопки программирования прибор переходит в режим добавления ключей.

Первый приложенный ключ становится мастер-ключом, с помощью которого в дальнейшем вносятся ключи. При успешном программировании ключа раздаётся один пик. Если приложить ранее введённый ключ, прибор пикнет два раза, что означает, что ключ уже есть в базе.

Через 30 секунд прибор выходит из режима программирования и переходит в рабочий режим.

Редактирование и удаление ключей

Для добавления ключей необходимо нажать клавишу программирования и приложить мастер-ключ.

Для редактирования или удаления ключа необходимо нажать клавишу программирования и приложить мастер-ключ, затем нажать клавишу программирования ещё раз. Прибор переходит в режим редактирования/удаления ключей.

Для перезаписи ключа нужно нажать два раза клавишу программирования и поднести новый ключ. Для удаления ключа процедура та же, но используется произвольный ключ. По истечении 30 секунд прибор переходит в рабочий режим.

Практика

Чек-лист по материалу

• Подключить пульт к ППКОП по линиям A, B, 12 В и общий (RS485).
• При необходимости подключить внешний считыватель TouchMemory по линиям TM и общий или ESW к выходу плюс индикация.
• Зажать клавишу программирования и подать питание на пульт.
• После теста индикации указать сетевой адрес прибора (например, 1).
• Выбрать количество отображаемых разделов (1 или 4) клавишей TMP и клавишей программирования.
• Указать сетевой адрес пульта (по умолчанию 16) и сохранить настройки клавишей программирования.
• Для программирования ключей в раздел: выключить питание, снять крышку, удерживать клавишу программирования, подать питание и указать адрес раздела.
• Для добавления ключей: нажать клавишу программирования, приложить мастер-ключ, затем прикладывать новые ключи.
• Для редактирования или удаления ключей: нажать клавишу программирования, приложить мастер-ключ, нажать клавишу программирования ещё раз, затем выполнить нужное действие.
• После завершения вернуть пульт в исходное состояние: выключить питание, открыть крышку, нажать клавишу программирования, выбрать первый сетевой адрес, установить отображение четырёх разделов, сохранить параметры.

Справка

Термины из видео

ППКОП

Прибор приёмно-контрольный охранно-пожарный, к которому подключается пульт управления.

RS485

Линия связи, по которой подключается пульт управления к прибору.

Шлейф сигнализации

Электрическая цепь, состояние которой отображается на пульте (всего 16 шлейфов).

Раздел

Логическая группа шлейфов или приборов, состояние которой отображается и управляется с пульта (до 4 разделов).

Мастер-ключ

Первый ключ, запрограммированный в разделе, с помощью которого в дальнейшем добавляются, редактируются и удаляются другие ключи.

TouchMemory

Тип внешнего считывателя ключей, подключаемого к пульту по линиям TM и общий.

ESW

Тип внешнего считывателя, подключаемого к выходу плюс индикация на плате пульта управления.

Клавиша программирования

Кнопка на пульте, используемая для входа в режимы настройки и программирования ключей.

Клавиша TMP

Кнопка на пульте, используемая для выбора параметров при настройке (количество разделов, сетевой адрес).
