Настройка шлагбаума BEWARD BIN-LPx через приложение DoorHunt

Коротко

Главный ответ

В статье описано, как подключить и настроить шлагбаум BEWARD BIN-LPx с распознаванием номеров через приложение DoorHunt. Рассмотрены регистрация, три способа подключения камер (4G, Wi-Fi, проводной), привязка камер по QR-коду, настройка зоны распознавания и белого списка, а также просмотр журнала и передача прав. После настройки система работает автономно.

Главное из материала

Основные выводы

Подключение камер возможно тремя способами: по 4G, по Wi-Fi и по кабелю, выбор режима осуществляется кнопкой на роутере и подтверждается индикацией.
Для привязки камеры к аккаунту используется QR-код, сформированный приложением; при успешном подключении зеленый индикатор на камере перестает мигать.
При добавлении шлагбаума указываются направление камеры (въезд или выезд) и место установки (со стороны стрелы или с противоположной).
Для корректного распознавания необходимо настроить минимальную зону, исключив бликующие предметы и источники света.
Автоматическое открытие шлагбаума работает после добавления разрешенных номеров в белый список; можно задать интервал действия пропуска.
Связь со шлагбаумом по сети требуется только для настройки и внесения изменений, после чего система работает автономно.

Установка приложения и регистрация

Устанавливается бесплатное приложение DoorHunt. Регистрация проходит через электронную почту, на которую приходит код для входа.

Способы подключения камер

Подключение по 4G: в роутер устанавливается nano SIM-карта, подключается питание; роутер по умолчанию в режиме 4G, индикатор мигает одинарным оранжевым сигналом. В приложении выбирается подключение по 4G, приложение формирует QR-код.

Подключение по Wi-Fi: кнопкой на роутере выбирается режим Wi-Fi, индикатор мигает двойным оранжевым сигналом; в приложении выбирается Wi-Fi, имя сети заполняется автоматически, если телефон уже подключен к Wi-Fi, остается ввести пароль. Приложение формирует QR-код.

Проводное подключение: кнопкой на роутере выбирается режим проводного интернета, индикатор горит постоянно; кабель подключается в соответствующий порт, в приложении выбирается проводной интернет. Формируется QR-код.

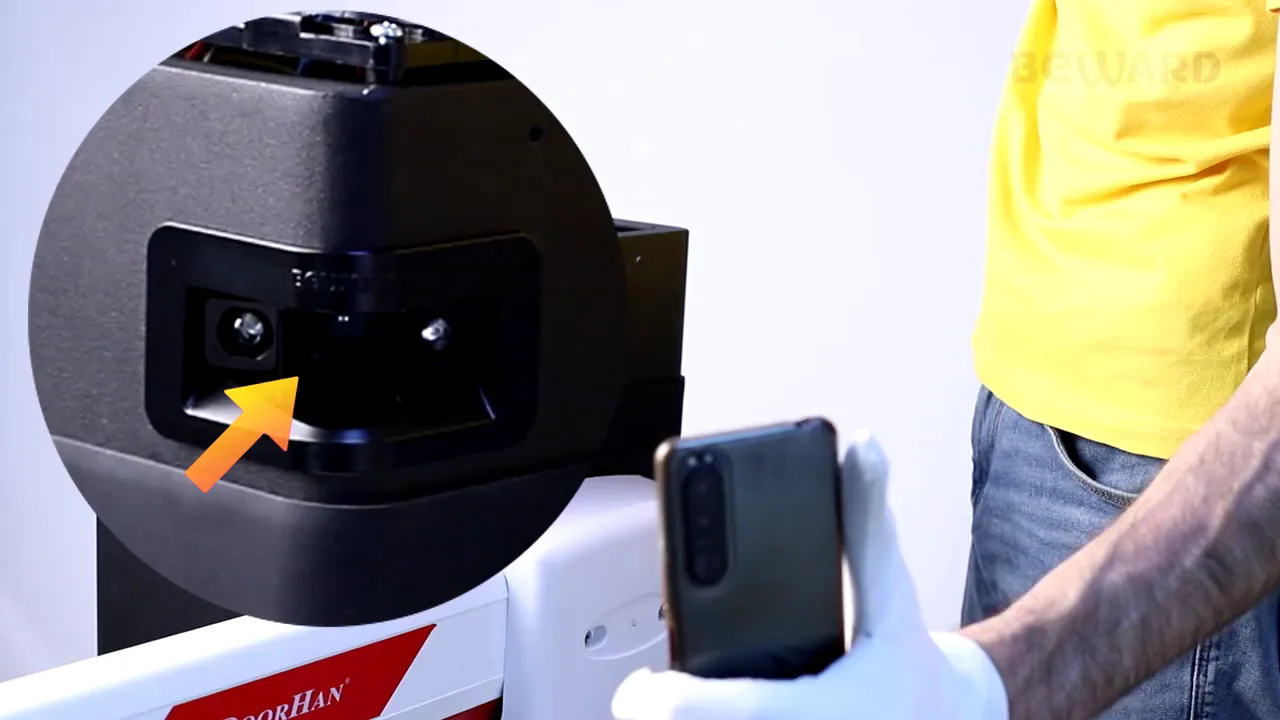

Привязка камеры и создание шлагбаума

Для привязки камеры к аккаунту показывается QR-код, сформированный приложением. При правильном подключении зеленый индикатор на камере перестает мигать.

Создается и называется новый шлагбаум, выбирается направление камеры (въезд или выезд) и место установки (со стороны стрелы или с противоположной).

Добавление второй камеры

Вторая камера добавляется через кнопку «Добавить устройство» с выбором типа подключения. После считывания QR-кода камера добавляется к существующему или новому шлагбауму. При выборе созданного шлагбаума ориентация и место установки второй камеры заполняются автоматически.

Настройка зоны распознавания и белого списка

Необходимо настроить область распознавания, выделив минимальную зону, где может появиться номер. Важно исключить из зоны распознавания бликующие предметы и источники света.

Для автоматического открытия шлагбаума все разрешенные номера добавляются в белый список. При добавлении номера вводятся имя пользователя, номер автомобиля, комментарий (можно указать марку) и при необходимости интервал действия пропуска.

Просмотр журнала, изображений и передача прав

Доступен просмотр журнала событий: для каждой камеры на въезд и выезд можно посмотреть список номеров и фотографии проездов. В разделе изображений можно посмотреть картинку с камер в реальном времени и обновить изображение по кнопке, чтобы убедиться, что автомобиль стоит перед шлагбаумом, и при необходимости открыть его.

Для передачи прав другому пользователю нужно зайти в раздел «Общие устройства», выбрать устройство и тип прав (администратор или оператор), ввести адрес почты нового пользователя.

Практика

Чек-лист по материалу

Установить приложение DoorHunt и зарегистрироваться по электронной почте.
Выбрать способ подключения камер (4G, Wi-Fi или проводной) и настроить роутер соответствующим образом.
Сформировать QR-код в приложении и показать его камере для привязки.
Убедиться, что зеленый индикатор на камере перестал мигать.
Создать шлагбаум, указав направление камеры и место установки.
При наличии добавить вторую камеру, выбрав существующий шлагбаум.
Настроить зону распознавания, исключив блики и источники света.
Добавить разрешенные номера в белый список с указанием имени, номера, комментария и при необходимости интервала действия.
Проверить работу журнала событий и изображений с камер.
При необходимости передать права другому пользователю через раздел «Общие устройства».

Справка

Термины из видео

BIN-LPx: Шлагбаум со встроенным распознаванием номеров, интегрируемый в шлагбаумы Barrier-PRO и Barrier-PRO-RPD.
DoorHunt: Бесплатное мобильное приложение для подключения и настройки камер BEWARD BIN-LPx.
QR-код: Код, формируемый приложением для привязки камеры к аккаунту; камера считывает его.
Белый список: Список разрешенных для проезда автомобильных номеров, при совпадении с которыми шлагбаум открывается автоматически.
Зона распознавания: Область в кадре камеры, выделяемая для поиска номеров; должна быть минимальной и не содержать бликующих предметов и источников света.
Журнал событий: Раздел приложения, где для каждой камеры отображается список номеров и фотографии соответствующих проездов.
Передача прав: Функция предоставления другому пользователю прав администратора или оператора на устройство через раздел «Общие устройства».
