Подключение SIP-монитора BEWARD SM710/SM710W: два варианта

Комплектация с литерой PS

В случае комплектации монитора с литерами PS в комплект поставки входит источник питания и переходник для подключения источника питания.

Подготовка кабеля

Необходимо подготовить кабель витая пара с разъёмом RJ45 с одной стороны и со свободными проводами на другом конце.

Рекомендуемая длина кабеля — не более 30 метров.

Подключение клеммной колодки

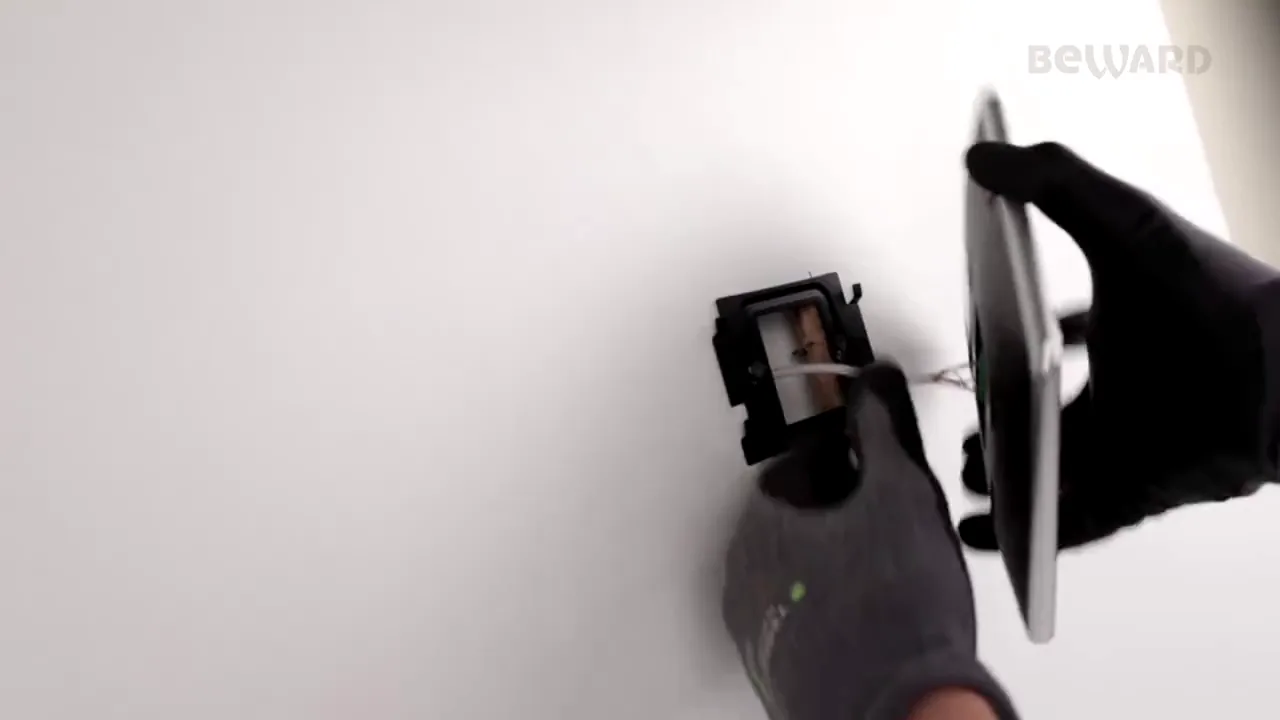

Клеммная колодка отсоединяется от SIP-монитора с предварительным ослаблением прижимных винтов.

Провода вставляются в клеммную колодку в порядке, показанном на рисунке.

После установки проводов они закрепляются прижимными винтами.

Клеммная колодка вставляется в разъём SIP-монитора.

Монтаж кронштейна и монитора

Кронштейн SIP-монитора прикрепляется к стене.

Для установки в бетон можно использовать дюбель и винты из комплекта поставки.

Монитор устанавливается на кронштейн.

Подключение через переходник питания

Обжатый конец кабеля витая пара с коннектором RJ45 вставляется в разъём RJ45 переходника питания.

Сетевой разъём переходника питания RG45 подключается в роутер или коммутатор.

Блок питания из комплекта подключается в разъём питания переходника питания и в розетку.

Вариант без блока питания и переходника

К месту установки уже проведён кабель питания 220 В.

SIP-монитор, например, уже настроен на работу по Wi-Fi.

Можно использовать компактный блок питания.

Необходимо убедиться, что на момент подключения кабель обесточен.

Блок питания подключается через клеммники к кабелю 220 В на вход.

Клеммная колодка SIP-монитора подключается к выходящим из блока питания проводам.

Блок питания убирается в углубление в стене.

После установки монитора на кронштейн включается подача питания.

Практика

Чек-лист по материалу

• Определить вариант комплектации: с литерой PS или без блока питания и переходника.
• Подготовить кабель витая пара с разъёмом RJ45 с одной стороны и свободными проводами с другой, длиной не более 30 метров.
• Ослабить прижимные винты и отсоединить клеммную колодку от SIP-монитора.
• Вставить провода в клеммную колодку в порядке, показанном на рисунке, и закрепить прижимными винтами.
• Закрепить кронштейн на стене, при необходимости используя дюбель и винты из комплекта.
• Вставить клеммную колодку в разъём SIP-монитора и установить монитор на кронштейн.
• Для варианта с PS: вставить коннектор RJ45 в разъём переходника питания, подключить переходник к роутеру или коммутатору, подключить блок питания к переходнику и в розетку.
• Для варианта без PS: убедиться, что кабель 220 В обесточен, подключить компактный блок питания через клеммники к кабелю 220 В, подключить клеммную колодку монитора к проводам блока питания, убрать блок питания в углубление в стене.
• Включить подачу питания.
• Обратиться к подробному руководству на сайте в карточке товара в разделе «Файлы».
