Настройка СКУД Ps-Link KIT-9700F-350 с магнитным замком: видеоинструкция

Подключение замка и кнопки выхода

Для подключения замков используются контакты NC, NO, COM. Эти контакты обеспечивают гибкость в выборе типа замка и схемы управления. В зависимости от того, какой замок используется, выбирается соответствующая пара контактов.

Для электромагнитного замка используется контакт NC (желтый провод), который заводится в общий минус. Это означает, что при нормальном состоянии (замок закрыт) цепь замкнута, и при подаче сигнала на размыкание контакт NC размыкается, отключая питание замка и открывая его.

Кнопка выхода подключается к специальному контакту Button (синий провод). Это позволяет организовать выход из помещения без использования ключа или карты: при нажатии кнопки панель управления подает сигнал на размыкание замка, обеспечивая удобство и безопасность.

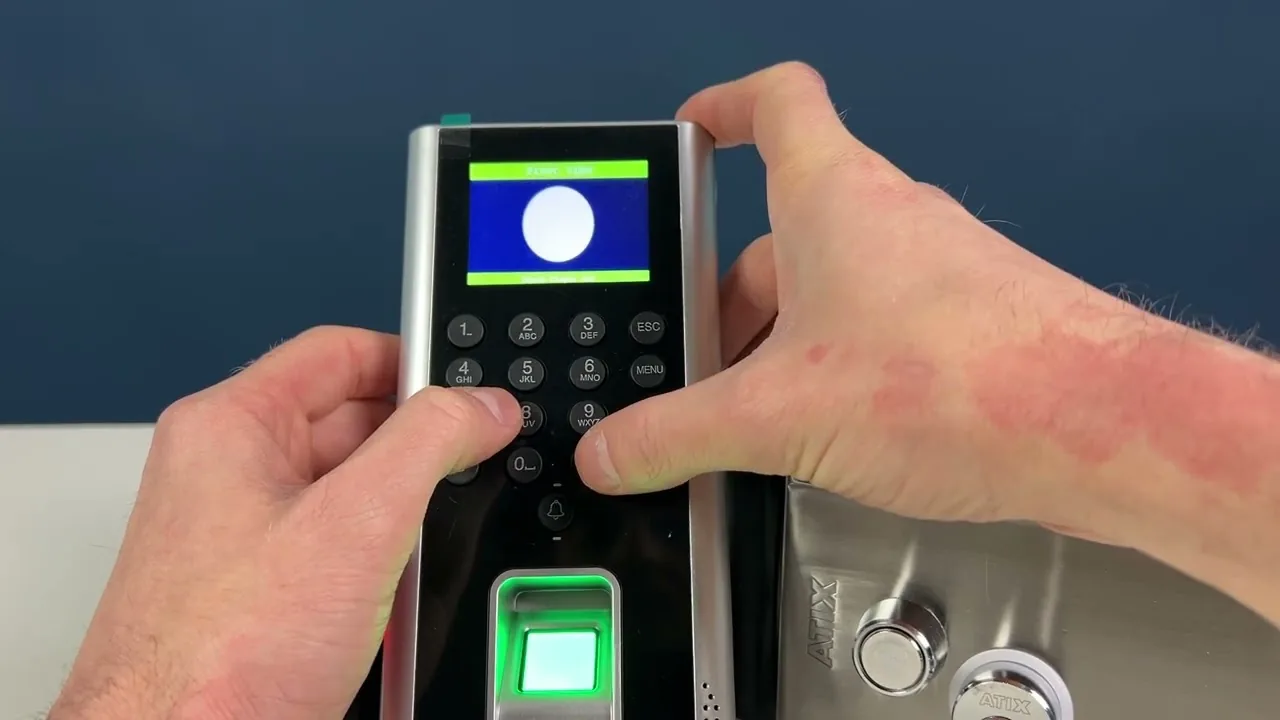

Навигация по меню панели

Кнопка Menu открывает общее меню устройства. Это главная точка входа для настройки параметров панели, таких как время задержки, режимы работы, добавление пользователей и другие функции.

Стрелки используются для передвижения по меню. С их помощью можно перемещаться между пунктами меню, выбирать нужные параметры и изменять их значения. Навигация интуитивно понятна и не требует специальных знаний.

Кнопка OK подтверждает выбор, Escape возвращает назад. Это стандартная схема управления: после выбора пункта меню или изменения параметра необходимо подтвердить действие кнопкой OK, а для возврата к предыдущему уровню меню или отмены изменений используется Escape. Такая логика упрощает работу с устройством и предотвращает случайные изменения.

Регистрация пользователей

В разделе регистрации администратор может добавлять и удалять пользователей, а также скачивать и загружать их данные. Для создания новой учетной записи необходимо указать идентификационный номер и отдел, к которому относится сотрудник. Эти данные служат основой для дальнейшей настройки доступа.

В этом же окне для конкретного номера задаются биометрические и аутентификационные параметры: отпечаток пальца, пароль и ключ-карта. Запись каждого из этих факторов происходит по соответствующему действию: касание считывателя отпечатков, ввод пароля с клавиатуры или поднесение карты к считывателю. Таким образом, система позволяет гибко настраивать несколько способов идентификации для одного пользователя.

Загрузка и выгрузка данных

Обмен данными между устройством и внешним носителем осуществляется через USB-разъем с помощью флешки. Это позволяет переносить информацию без прямого подключения к компьютеру. В разделе F доступна функция загрузки баз пользователей через USB, что упрощает массовое обновление списка сотрудников.

Кроме того, предусмотрена возможность скачать файл посещений, содержащий журнал отметок о времени прихода и ухода. Выгрузка этого файла на флешку позволяет в дальнейшем обрабатывать данные в учетных системах. Таким образом, через USB обеспечивается как импорт данных для настройки, так и экспорт результатов для анализа.

Расширенные настройки

В разделе расширенных настроек пользователь может указать номер устройства, а также настроить формат даты и времени в соответствии со своими предпочтениями. Эти параметры влияют на отображение информации на экране и в записях, обеспечивая корректную идентификацию устройства и единообразие временных меток.

Дополнительно доступны опции управления звуком: можно включить или выключить озвучку событий, а также задать громкость звука. Это позволяет адаптировать устройство под условия эксплуатации, например, снизить уровень шума в тихих помещениях или, наоборот, усилить сигнал для лучшей слышимости.

Также в этом разделе настраивается автовыключение, которое позволяет экономить энергию, и параметры заставки, отображаемой в режиме ожидания. Эти функции помогают продлить срок службы устройства и настроить его поведение в неактивные периоды.

Сброс и информация об устройстве

В меню предусмотрена возможность удалить все записи и сбросить настройки к значениям по умолчанию. Это полезно при передаче устройства другому пользователю или в случае необходимости очистить данные для устранения неполадок. Сброс возвращает устройство к исходному состоянию, удаляя все пользовательские изменения.

В разделе информации об устройстве отображаются ключевые сведения: количество зарегистрированных пользователей, серийный номер и версия программного обеспечения. Эти данные помогают идентифицировать конкретное устройство, проверить его статус и при необходимости обратиться в службу поддержки с точной информацией о конфигурации.

Практика

Чек-лист по материалу

• Подключите электромагнитный замок к контактам NC и COM, используя желтый провод NC в общий минус.
• Подключите кнопку выхода к контакту Button (синий провод).
• Войдите в меню панели с помощью кнопки Menu.
• Используйте стрелки для навигации, OK для подтверждения, Escape для возврата.
• В разделе регистрации добавьте нового пользователя, указав ID и отдел.
• Задайте отпечаток пальца, пароль и/или ключ-карту для пользователя.
• Для загрузки/выгрузки данных используйте USB-разъем и флешку.
• Настройте параметры устройства в разделе расширенных настроек: номер, дату, время, звук, автовыключение.
• При необходимости сбросьте настройки к заводским в соответствующем меню.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Электромагнитный замок

Замок, удерживающий дверь за счет электромагнита.

Контакты NC, NO, COM

Нормально замкнутый, нормально разомкнутый и общий контакты реле.

Кнопка выхода

Устройство для открытия двери изнутри.

Считыватель отпечатков

Устройство для идентификации по отпечатку пальца.

Ключ-карта

Карта доступа для идентификации.

USB-разъем

Порт для подключения флешки для передачи данных.
